TIPOS DE PROTECCIÓN DIFERENCIAL

Escoge la protección más adecuada en función del tipo de cargas de tu instalación

La correcta elección del elemento de protección diferencial contribuye a la eficiencia operativa, permitiendo una rápida respuesta ante fallos y reduciendo los tiempos de inactividad. La protección diferencial no solo es un componente vital para la seguridad, sino también para la eficiencia y la confiabilidad de las instalaciones eléctricas.

Protección diferencial Tipo A
Protección eficaz y fiable para instalaciones eléctricas, garantiza la seguridad de las personas y la continuidad del servicio.

La protección diferencial tipo A detecta corrientes residuales alternas y pulsantes, más corriente pulsantes directas superpuestas a una corriente diferencial continua de hasta 6 mA. Es la más extendida a nivel industrial para la protección de cargas como iluminación, tomas de corriente, variadores monofásicos o equipos informáticos.

Quiero saber más sobre la protección tipo A
Protección diferencial Tipo B
Protección avanzada, detecta corrientes de fuga alternas, pulsantes y continuas, para cargas con conversión AC/DC.

La protección diferencial tipo B es capaz de detectar corrientes de fuga continua, así como corrientes alternas y pulsantes. Es esencial para aplicaciones que pueden generar corrientes de fuga continua debido al uso de electrónica de potencia tales como variadores trifásicos, convertidores de frecuencia, SAIs, inversores, filtros activos o puntos de recarga para VE.

Quiero saber más sobre la protección tipo B
SISTEMAS DE RÉGIMEN DE TIERRA

Tipo de protección según el régimen de tierra

Nuestra gama de protección diferencial cubre tanto el disparo por fuga a tierra (sistemas TT o incluso en algunos sistemas TN) como la monitorización preventiva de aislamiento en cargas críticas (sistemas TN/IT). El siguiente esquema muestra un resumen de uso según el régimen de tierra.

Sistemas con régimen TT
Sistemas con régimen TN
Sistemas con régimen IT
Protección diferencial
Obligatoria
Recomendada
No necesaria
Monitorización
Recomendada
Recomendada
Obligatoria
Sistema TT

El sistema de protección TT es un esquema de puesta a tierra en el que las masas de la instalación están conectadas a una toma de tierra propia, independiente de la del suministro. La protección de las personas se garantiza mediante dispositivos diferenciales, que desconectan automáticamente el suministro ante cualquier defecto a tierra.

Protección diferencial

Garantiza la protección de las personas frente a contactos directos e indirectos y asegura la correcta protección de la instalación ante defectos a tierra, ya que la desconexión automática del suministro depende directamente de la actuación de la protección diferencial.

Monitorización de fugas

Permite evaluar la evolución de la fuga y disponer de datos para ajustar correctamente la sensibilidad y el retardo, evitando futuros disparos intempestivos y detectando defectos antes de que provoquen paradas de servicio.

Sistema TN-S

El sistema de protección TN-S es un esquema de puesta a tierra en el que las masas de la instalación están conectadas al conductor de protección del suministro. La seguridad se garantiza mediante dispositivos de protección contra sobreintensidades y, según la aplicación, mediante protección diferencial, que actúan ante defectos a tierra para desconectar el suministro.

Para asegurar la protección

En sistemas de alta impedancia, como instalaciones con cables de gran longitud, la protección diferencial es imprescindible para garantizar la correcta actuación del sistema de protección, ya que la protección magnetotérmica no siempre asegura un despeje eficaz del defecto.

Para proteger los receptores

La protección diferencial evita daños en las cargas provocados por la circulación de corrientes de defecto elevadas, que pueden deteriorar gravemente tanto los equipos como el aislamiento del cableado. Al actuar ante corrientes más bajas, permite una desconexión rápida y eficaz, protegiendo los receptores una vez detectado el defecto.

Monitorización de fugas

Facilita la detección del deterioro del aislamiento de los receptores antes de que se produzca una falla de aislamiento, evitando paradas de servicio y costes operativos.

Sistema IT

El sistema de protección IT es un esquema de puesta a tierra en el que las partes activas están aisladas de tierra o conectadas a ella a través de una alta impedancia. Este sistema permite mantener la continuidad del suministro ante el primer defecto a tierra, que es detectado mediante un sistema de vigilancia del aislamiento, garantizando un alto nivel de seguridad y disponibilidad.

Protección diferencial

No es necesaria ya que el neutro está aislado de tierra y la corriente generada ante un primer defecto es muy baja, sin afectar la continuidad del suministro. Un segundo defecto provocaría la actuación de la protección magnetotérmica.

Monitorización de fugas

Detecta fugas a tierra antes de que un segundo defecto provoque el disparo de la protección magnetotérmica. El diferencial alerta de un primer defecto, permitiendo realizar el mantenimiento adecuado y evitar paradas de servicio en sistemas críticos.

Descubre la diferencia entre la protección tipo A y tipo B

Aprende a identificar cuál es la protección diferencial más adecuada según el tipo de instalación y las cargas conectadas. Una correcta elección es esencial para garantizar la seguridad y la continuidad del servicio.

Ver el vídeo en Youtube
CONTINUIDAD DE SERVICIO

Protección diferencial Tipo A

La protección diferencial tipo A es un elemento clave para garantizar la seguridad eléctrica en las instalaciones. Está diseñada para detectar fugas de corriente a tierra tanto en corriente alterna como en corrientes pulsantes, generadas por cargas electrónicas presentes en gran parte de las instalaciones industriales, del sector terciario y de servicios.

Las soluciones de Circutor ofrecen una protección eficaz, protegiendo tanto a las personas como a la propia instalación frente a fugas de corriente y defectos de aislamiento. Gracias a su elevada fiabilidad y a su sistema ultrainmunizado, los diferenciales tipo A permiten mantener la continuidad del suministro ante fugas no peligrosas, fugas con alta presencia armónica e incluso evitan disparos intempestivos debidos a efectos transitorios, minimizando el riesgo eléctrico sin comprometer la continuidad del servicio.

Protección diferencial tipo A

La correcta instalación de equipos de protección diferencial asegura tanto la protección de las personas como la continuidad de servicio en nuestras instalaciones.

Protección diferencial con reconexión

Instalaciones eléctricas donde se necesite una plena continuidad del servicio eléctrico ante situaciones imprevistas.

Protección diferencial para vehículo eléctrico

Más puntos de recarga aumentan la exposición pública, por lo que se requieren protecciones diferenciales adecuadas.

PROTECCIÓN TIPO A

¿Por qué instalar protección diferencial
tipo A ultrainmunizada?

A pesar de que la protección Tipo A es la protección más habitual en instalaciones industriales y servicios, para evitar disparos no deseados debemos diferenciar aquellas soluciones con sistema ultrainmunizado de los que no, ya la selección de un diferencial ultrainmunizado puede ahorrarnos paradas de servicio que no deberían aparecer en condiciones habituales.

Margen de disparo ajustado al 85% del valor de fuga

Diferenciales estándar pueden disparar a partir del 50% de su calibre. El sistema ultrainmunizado asegura el disparo al 85% del umbral de sensibilidad ajustado.

Filtrado de armónicos (fugas a altas frecuencias)

El sistema ultrainmunizado visualiza corrientes de fuga de 50/60 Hz, filtado altas frecuencias, para evitar disparos causados por fugas de corriente armónicas.

Inmunidad ante transitorios de red

Evita disparos intempestivos ante fenómenos meteorológicos o transitorios causados por la red de distribución.

CONTINUIDAD DE SERVICIO

Protección diferencial Tipo A

Disponemos de un amplio catálogo de soluciones de protección diferencial Tipo A, adaptadas a las necesidades de cada cuadro eléctrico o instalación. Ofrecemos equipos de espacio reducido, con distintas sensibilidades y retardos —fijos o configurables—, modelos con comunicaciones, telemando y monitorización por pantalla y centralitas capaces de actuar sobre hasta 4 líneas independientes, todo ello ocupando el mínimo espacio en el cuadro.

Protección y monitorización Tipo A (MRCD Modular Residual Current Device)

Equipos de protección diferencial para actuar y/o monitorizar ante fugas de corriente en:

Sistema TT
Sistema TN-S
—

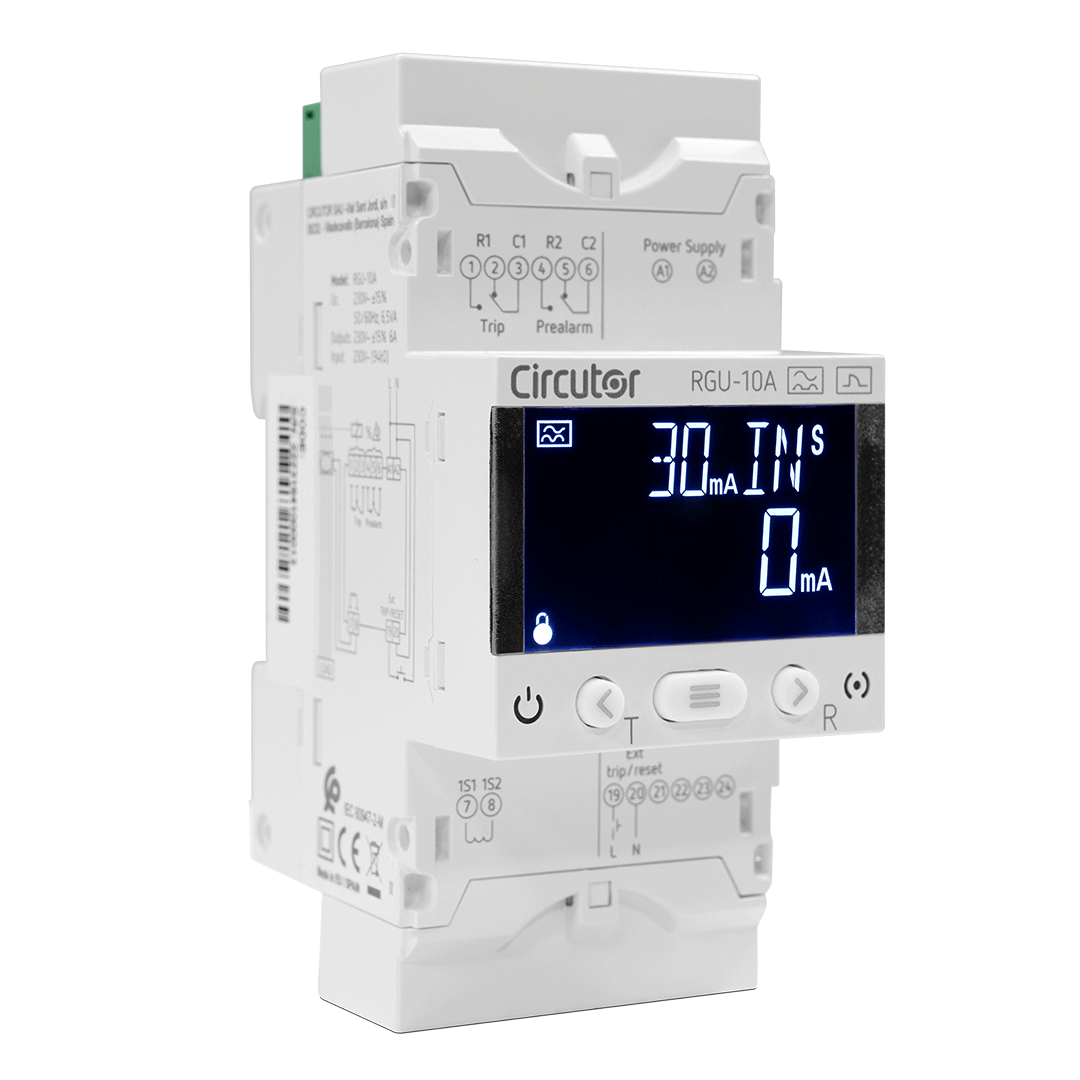

RGU-10A

Relé de protección y monitorización diferencial tipo A ultrainmunizado

Conoce a fondo RGU-10A

—

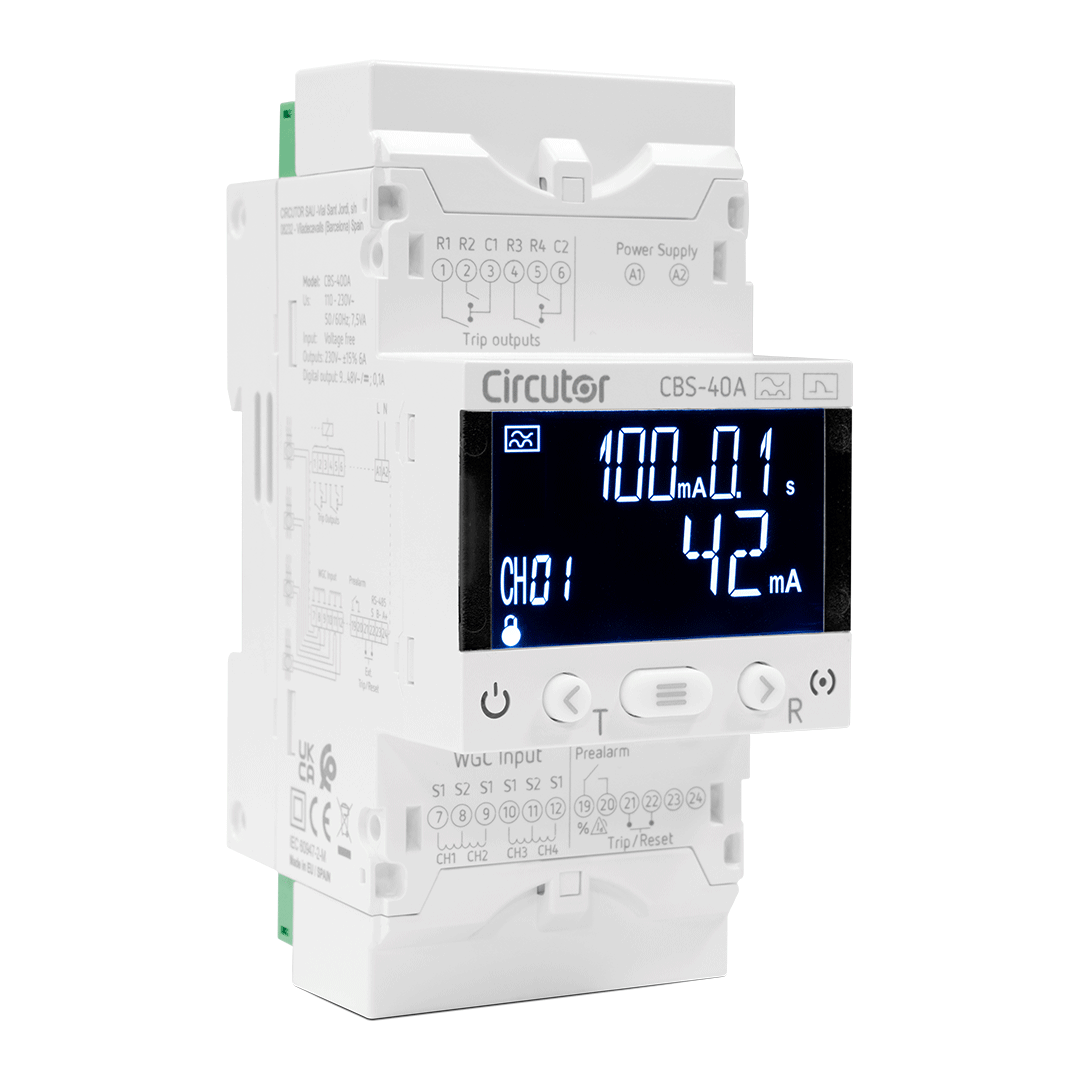

CBS-40A

Relés de protección y monitorización diferencial tipo A con 4 canales

Conoce a fondo CBS-40A

—

WGC

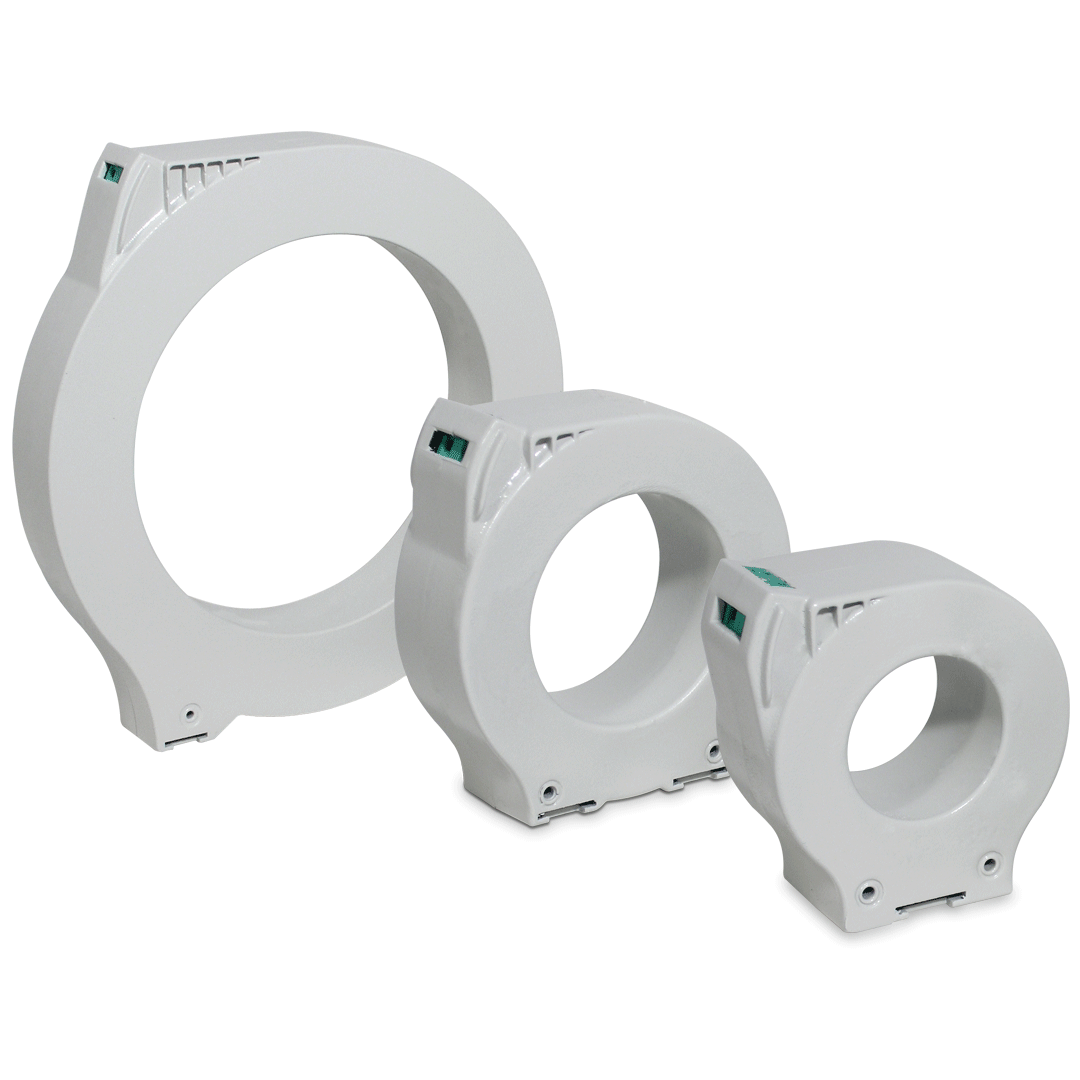

Transformadores diferenciales
para relés tipo A

Conoce a fondo WGC

Soluciones Tipo A para la monitorización de corrientes de fuga (RCM Residual Current Monitoring)

Equipos de monitorización diferencial para actuar y/o monitorizar ante fugas de corriente en:

Sistema TN-S / TN-C
Sistema IT
—

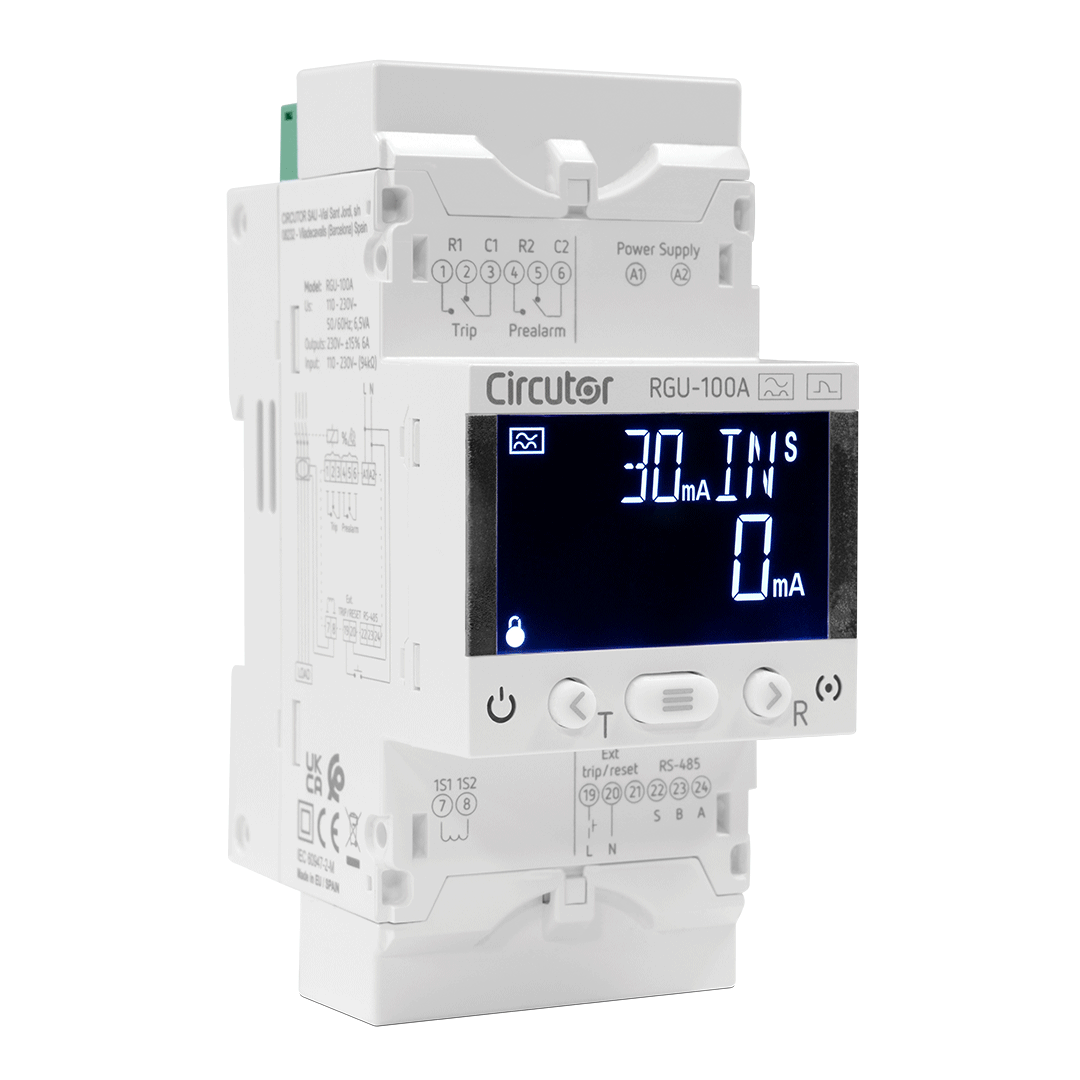

RGU-100A

Relé de monitorización diferencial tipo A ultrainmunizado

Conoce a fondo RGU-100A

—

CBS-400A

Relés de monitorización diferencial tipo A con 4 canales

Conoce a fondo CBS-400A

—

WGC

Transformadores diferenciales
para relés tipo A

Conoce a fondo WGC

PROTECCIÓN TIPO A

Instalaciones más recomendadas

INDUSTRIA

INFRAESTRUCTURAS

SERVICIOS

COMUNICACIONES

CONTINUIDAD DE SERVICIO

Protección diferencial Tipo B

La protección diferencial Tipo B es un elemento clave para garantizar la seguridad eléctrica en instalaciones con cargas que puedan fugar con componente de corriente continua (CC). Está diseñada para proteger a las personas y a los equipos en circuitos con riesgo de fugas a tierra en corriente continua, corriente alterna (CA), corriente alterna pulsante o corrientes mixtas formadas por componentes en CA y CC. Este tipo de fugas son frecuentes en cargas electrónicas presentes en gran parte de las instalaciones industriales, del sector terciario y de servicios.

La protección diferencial Tipo B se emplea como solución universal para la protección de cargas como variadores de velocidad o frecuencia, inversores, cámaras frigoríficas, sistemas de climatización, SAIs y equipos de recarga de vehículos eléctricos.

Protección diferencial tipo B

La correcta instalación de equipos de protección diferencial asegura tanto la protección de las personas como la continuidad de servicio en nuestras instalaciones.

Protección diferencial con reconexión

Instalaciones eléctricas donde se necesite una plena continuidad del servicio eléctrico ante situaciones imprevistas.

Protección diferencial para vehículo eléctrico

Más puntos de recarga aumentan la exposición pública, por lo que se requieren protecciones diferenciales adecuadas.

PROTECCIÓN TIPO B

¿Cuándo es recomendable la instalación de protección diferencial tipo B?

Las cargas con conversión CA/CC pueden provocar fugas de corriente tanto en alterna como en continua, afectando a la seguridad de la instalación y el personal. Por este motivo, los fabricantes de equipos con este tipo de tecnología detallan en sus manuales técnicos la necesidad de protección diferencial tipo B.

Variadores de velocidad trifásicos

Inversores solares

SAIs

Electrónica de potencia

Climatización (HVAC)

Vehículo Eléctrico

CONTINUIDAD DE SERVICIO

Protección diferencial Tipo B

Encuentra el equipo de protección Tipo B perfecto para proteger tus cargas o cuadros eléctricos. La gama incluye múltiples opciones de configuración de sensibilidades y retardos, además de versiones con comunicaciones integradas, control remoto y supervisión mediante display. Para ahorrar espacio en el cuadro puedes utilizar nuestras centralitas multi-canal tanto para protección como para monitorización de corrientes de fuga.

Protección y monitorización Tipo B (MRCD Modular Residual Current Device)

Equipos de protección diferencial para actuar y/o monitorizar ante fugas de corriente en:

Sistema TN-S
Sistema IT
—

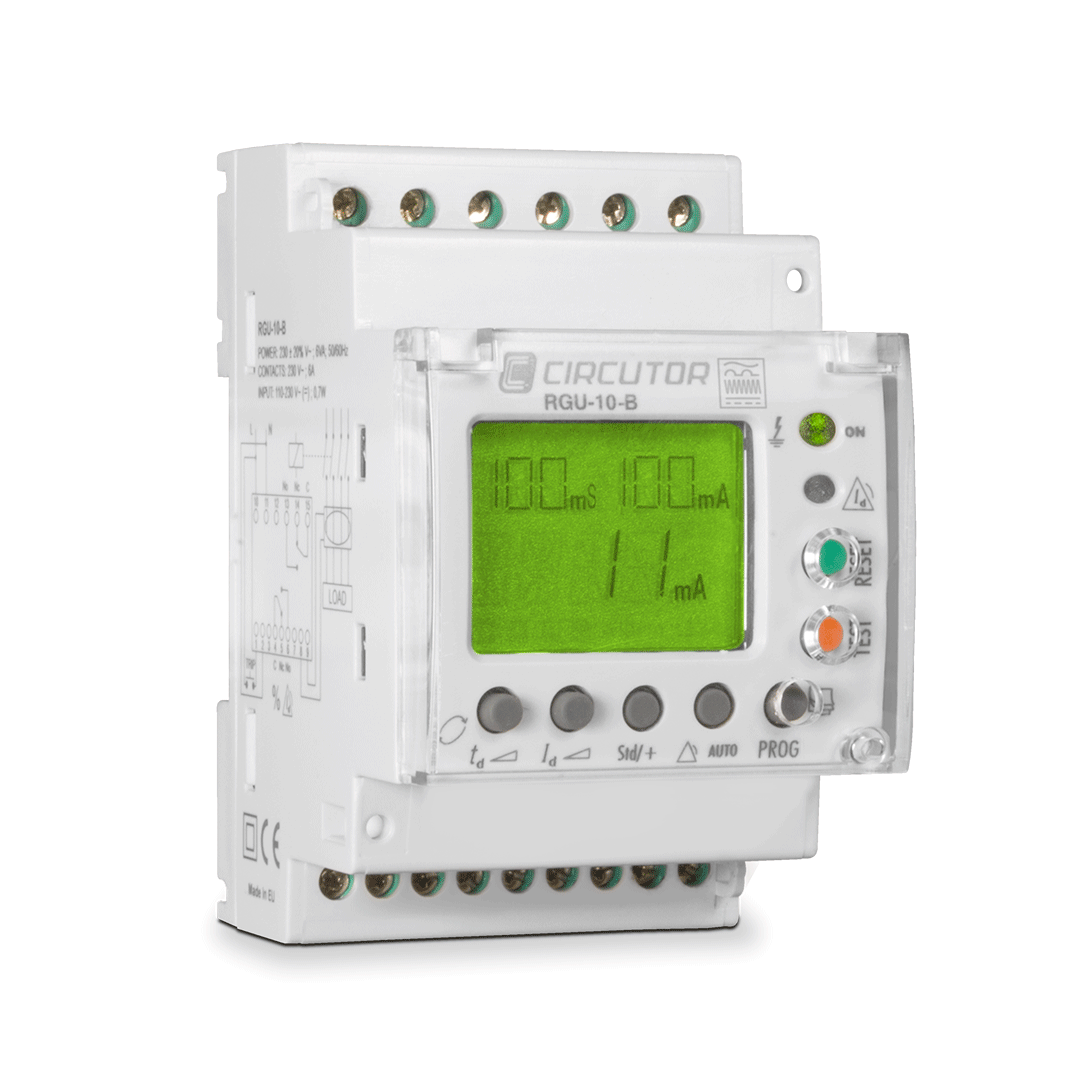

RGU-10B

Relé de protección y monitorización diferencial tipo B

Conoce a fondo RGU-10B

—

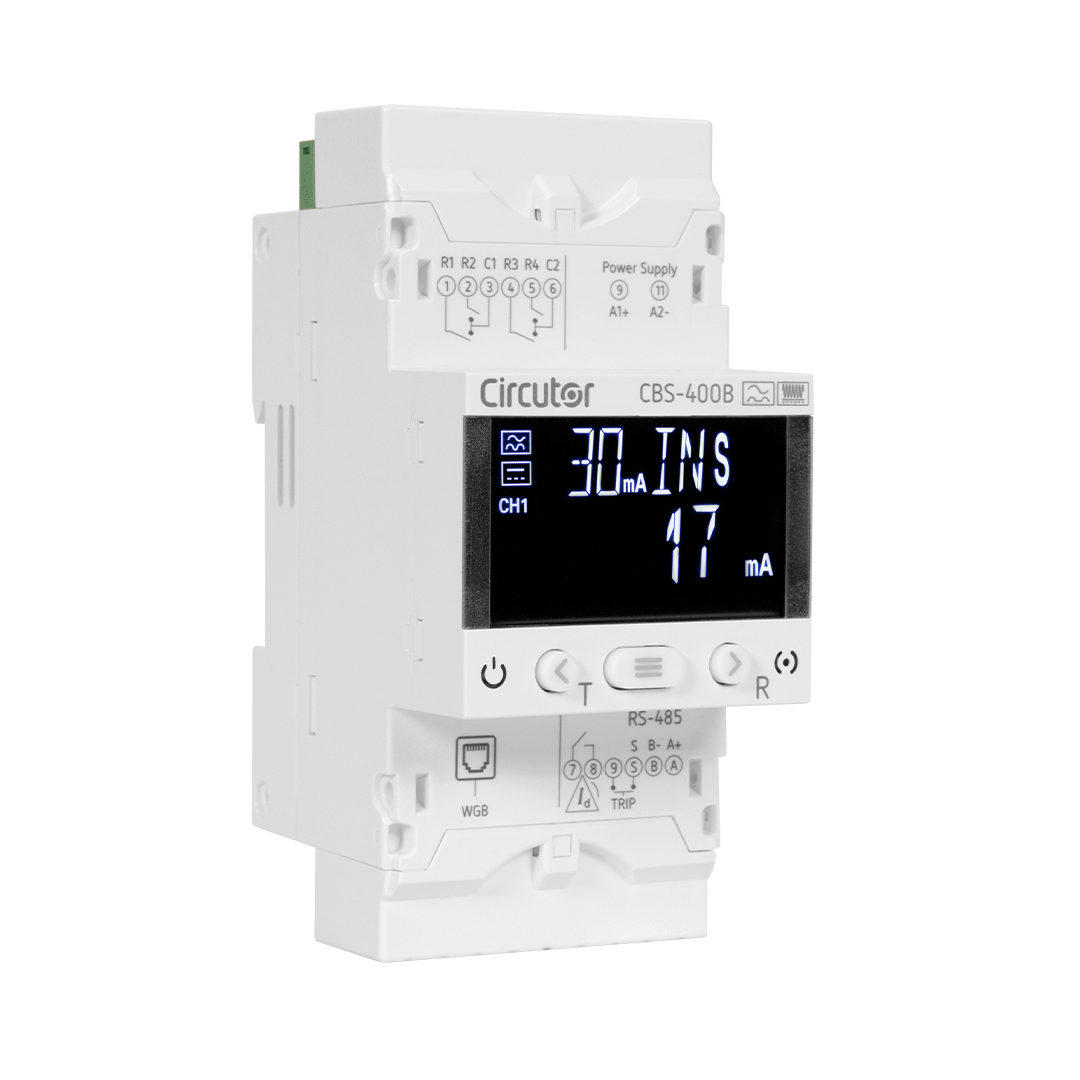

CBS-400B

Relé de protección y monitorización diferencial tipo B con 4 canales

Conoce a fondo CBS-400B

—

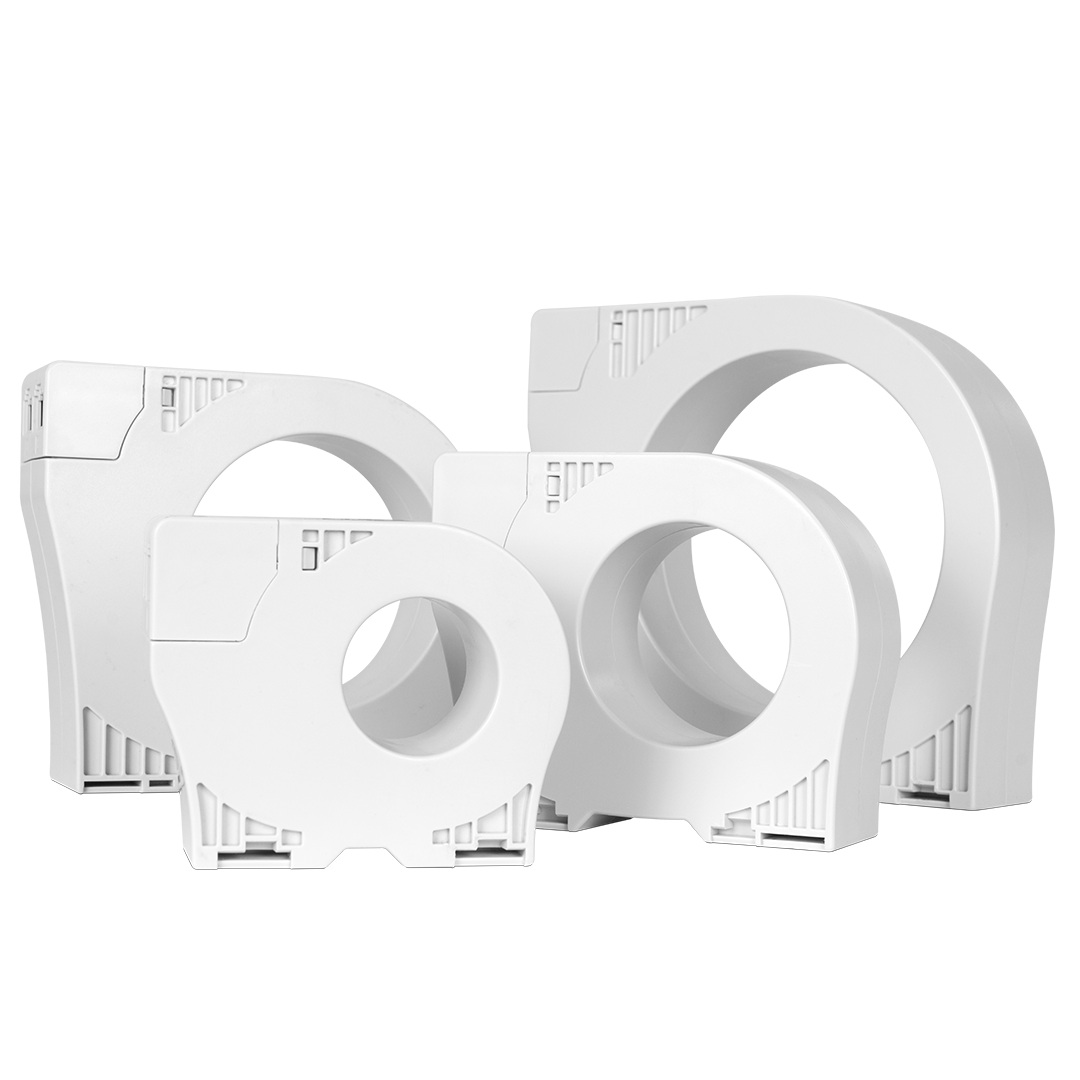

WGB

Transformadores diferenciales
para relés tipo B

Conoce a fondo WGB

Soluciones Tipo B para la monitorización de corrientes de fuga (RCM Residual Current Monitoring)

Equipos de protección para monitorizar ante fugas de corriente en:

Sistema TT
Sistema TN-S / TN-C
—

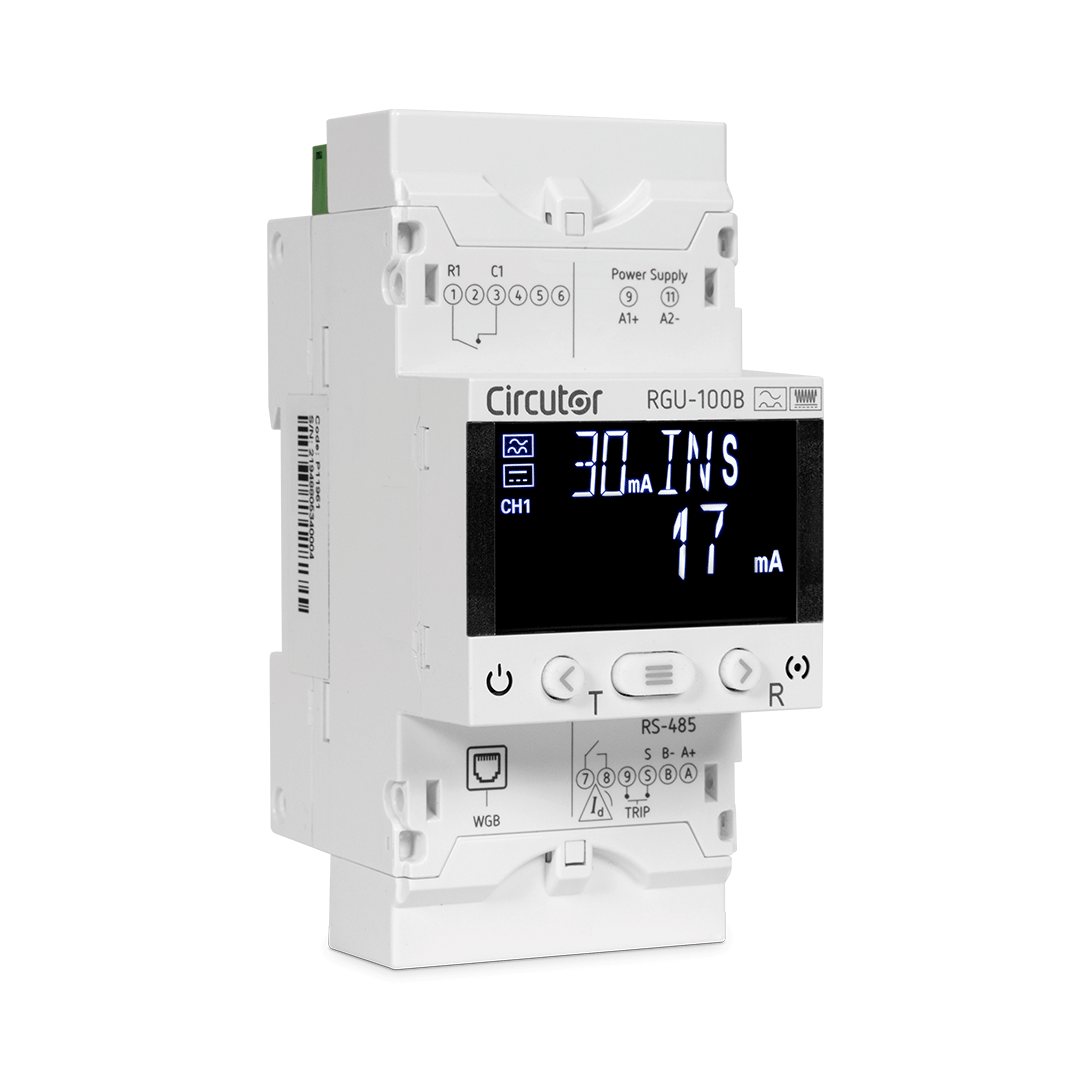

RGU-100B

Relé de monitorización diferencial tipo B

Conoce a fondo RGU-100B

—

CBS-400B

Relé de monitorización diferencial tipo B con 4 canales

Conoce a fondo CBS-400B

—

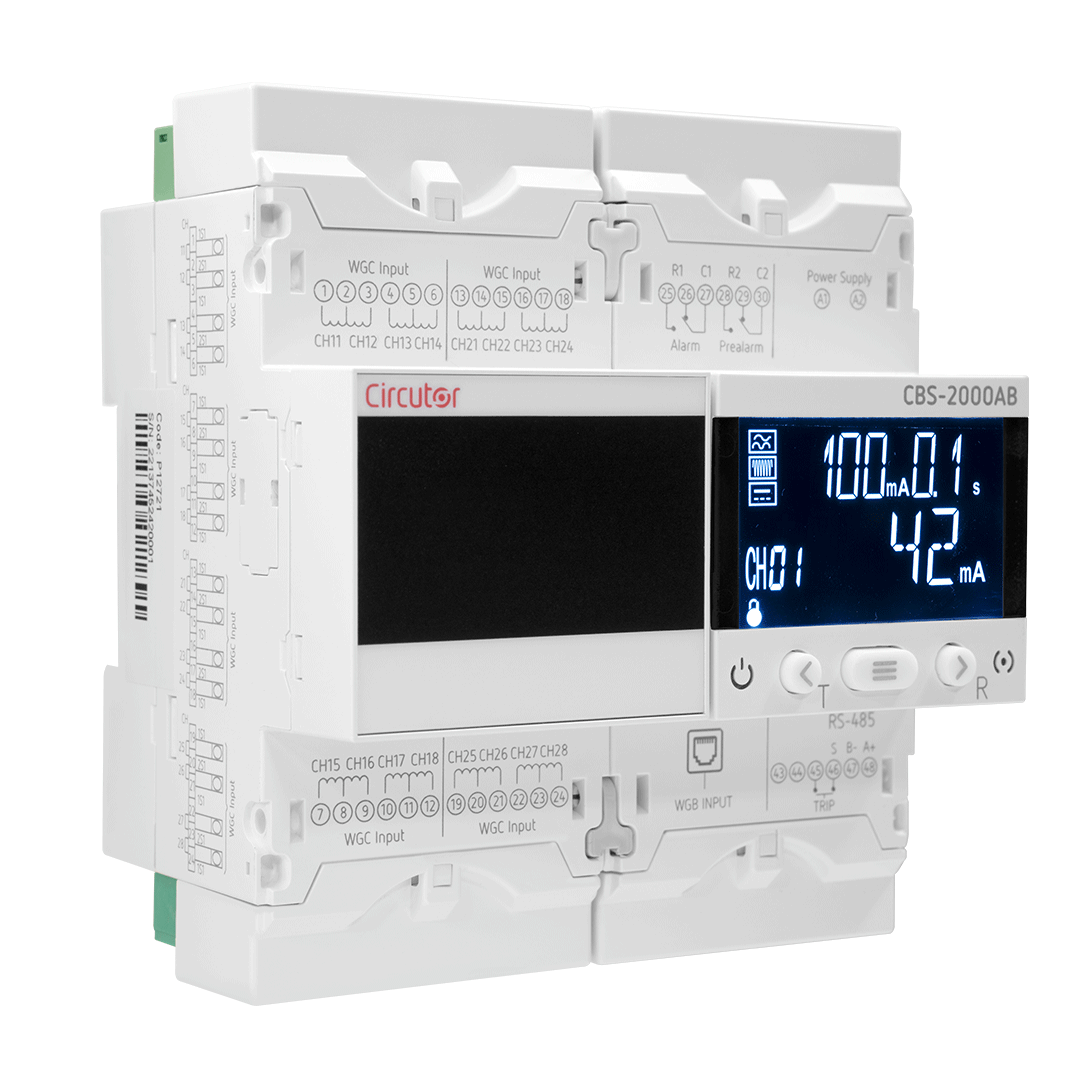

CBS-2000AB

Relé de monitorización de corrientes de fuga multicanal tipo A y tipo B

Conoce a fondo CBS-2000AB

PROTECCIÓN TIPO B

Instalaciones más recomendadas

INDUSTRIA PESADA

FOTOVOLTAICA

CENTROS DE DATOS
