TIPOS DE PROTECCIÓN DIFERENCIAL

Escoge la protección más adecuada en función del tipo de cargas de tu instalación

La correcta elección del elemento de protección diferencial contribuye a la eficiencia operativa, permitiendo una rápida respuesta ante fallos y reduciendo los tiempos de inactividad. La protección diferencial no solo es un componente vital para la seguridad, sino también para la eficiencia y la confiabilidad de las instalaciones eléctricas.

Protección diferencial Tipo A
Protección eficaz y fiable para instalaciones eléctricas, garantiza la seguridad de las personas y la continuidad del servicio.

La protección diferencial tipo A detecta corrientes residuales alternas y pulsantes, más corriente pulsantes directas superpuestas a una corriente diferencial continua de hasta 6 mA. Es la más extendida a nivel industrial para la protección de cargas como iluminación, tomas de corriente, variadores monofásicos o equipos informáticos.

Quiero saber más sobre la protección tipo A
Protección diferencial Tipo B
Protección avanzada, detecta corrientes de fuga alternas, pulsantes y continuas, para cargas con conversión AC/DC.

La protección diferencial tipo B es capaz de detectar corrientes de fuga continua, así como corrientes alternas y pulsantes. Es esencial para aplicaciones que pueden generar corrientes de fuga continua debido al uso de electrónica de potencia tales como variadores trifásicos, convertidores de frecuencia, SAIs, inversores, filtros activos o puntos de recarga para VE.

Quiero saber más sobre la protección tipo B
CONTINUIDAD DE SERVICIO

Protección diferencial Tipo A

La protección diferencial tipo A es un elemento clave para garantizar la seguridad eléctrica en las instalaciones. Está diseñada para detectar fugas de corriente a tierra tanto en corriente alterna como en corrientes pulsantes, generadas por cargas electrónicas presentes en gran parte de las instalaciones industriales, del sector terciario y de servicios.

Las soluciones de Circutor ofrecen una protección eficaz, protegiendo tanto a las personas como a la propia instalación frente a fugas de corriente y defectos de aislamiento. Gracias a su elevada fiabilidad y a su sistema ultrainmunizado, los diferenciales tipo A permiten mantener la continuidad del suministro ante fugas no peligrosas, fugas con alta presencia armónica e incluso evitan disparos intempestivos debidos a efectos transitorios, minimizando el riesgo eléctrico sin comprometer la continuidad del servicio.

Protección diferencial tipo A con reconexión

Instalaciones eléctricas donde se necesite una plena continuidad del servicio eléctrico ante situaciones imprevistas.

Protección y monitorización diferencial

La correcta instalación de equipos de protección diferencial asegura tanto la protección de las personas como la continuidad de servicio en nuestras instalaciones.

Protección diferencial para vehículo eléctrico

Más puntos de recarga aumentan la exposición pública, por lo que se requieren protecciones diferenciales adecuadas.

CONTINUIDAD DE SERVICIO

Protección diferencial Tipo A
con reconexión automática

El disparo de una protección diferencial interrumpe el suministro eléctrico, generando pérdidas económicas y de conectividad en entornos domésticos, terciarios e industriales o en instalaciones de ámbito público.

Los diferenciales autorrearmables restablecen automáticamente la instalación tras un disparo intempestivo, sin necesidad de intervención manual, evitando desplazamientos al cuadro eléctrico y reduciendo tiempos de inactividad.

Reconexión automática

Motor integrado con
3 reconexiones automáticas

Aislamiento

Evita la reconexión si detecta un aislamiento incorrecto.

Tiempo

Reconexiones automáticas:
3, 20 y 180 s.

Reconexión doméstica
Reconexión por aislamiento
—

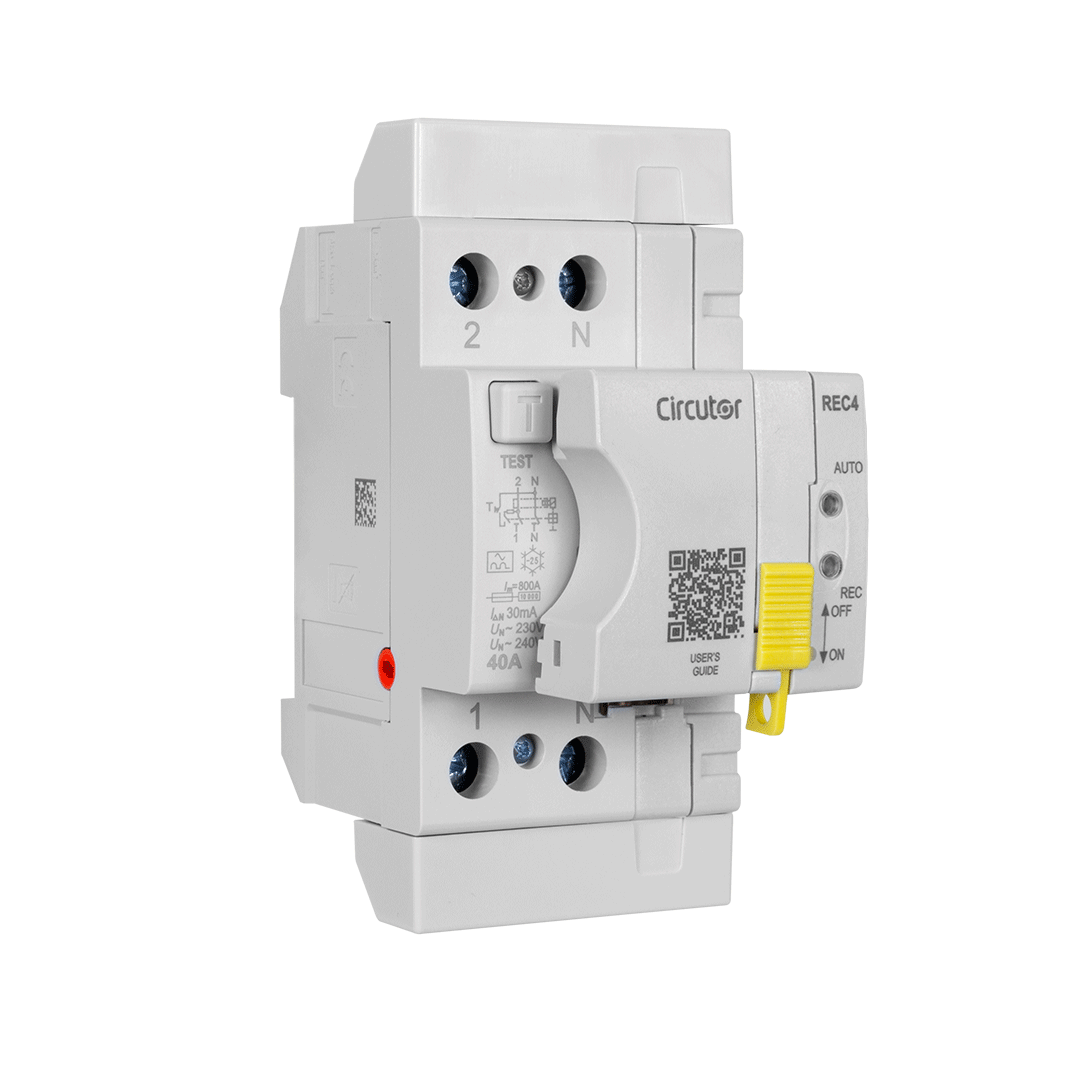

REC4

Interruptor diferencial autorrearmable

Conoce a fondo REC4

Reconexión Industria y Servicios
Reconexión por tiempo
—

REC4 / REC4-C

Interruptor diferencial autorrearmable

Conoce a fondo REC4 / REC4-C

Reconexión Industria y Servicios
Reconexión por tiempo
—

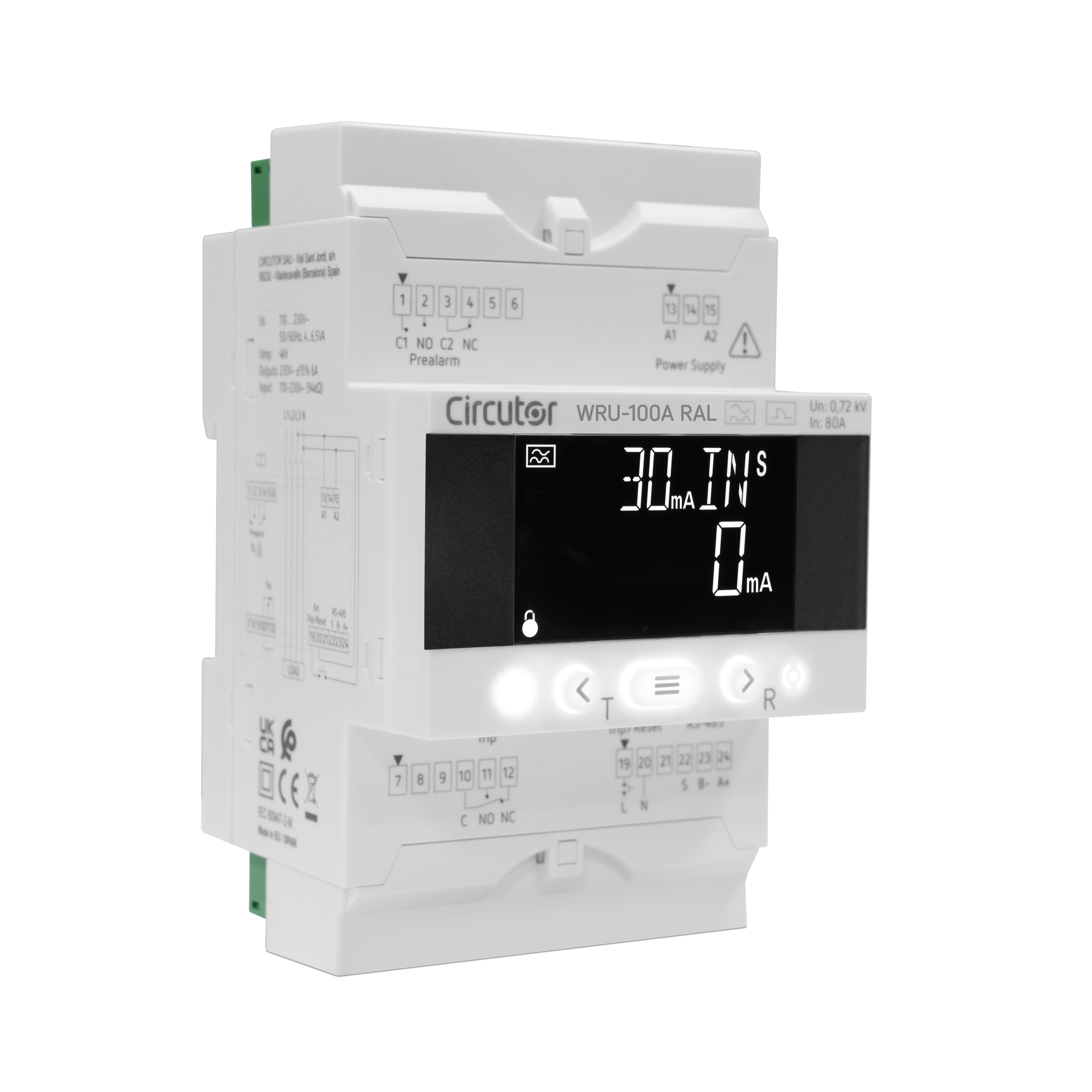

WRU-100 RAL

Relé protección y reconexión diferencial tipo A ultrainmunizado con trafo incorporado

Conoce a fondo WRU-100A RAL

PROTECCIÓN TIPO A CON RECONEXIÓN

Instalaciones más recomendadas

INDUSTRIA

INFRAESTRUCTURAS

SERVICIOS

COMUNICACIONES

CONTINUIDAD DE SERVICIO

Protección diferencial Tipo B

La protección diferencial Tipo B es un elemento clave para garantizar la seguridad eléctrica en instalaciones con cargas que puedan fugar con componente de corriente continua (CC). Está diseñada para proteger a las personas y a los equipos en circuitos con riesgo de fugas a tierra en corriente continua, corriente alterna (CA), corriente alterna pulsante o corrientes mixtas formadas por componentes en CA y CC. Este tipo de fugas son frecuentes en cargas electrónicas presentes en gran parte de las instalaciones industriales, del sector terciario y de servicios.

La protección diferencial Tipo B se emplea como solución universal para la protección de cargas como variadores de velocidad o frecuencia, inversores, cámaras frigoríficas, sistemas de climatización, SAIs y equipos de recarga de vehículos eléctricos.

Protección diferencial tipo B con reconexión

Instalaciones eléctricas donde se necesite una plena continuidad del servicio eléctrico ante situaciones imprevistas.

Protección y monitorización diferencial

La correcta instalación de equipos de protección diferencial asegura tanto la protección de las personas como la continuidad de servicio en nuestras instalaciones.

Protección diferencial para vehículo eléctrico

Más puntos de recarga aumentan la exposición pública, por lo que se requieren protecciones diferenciales adecuadas.

PROTECCIÓN TIPO B

¿Cuándo es recomendable la instalación de protección diferencial tipo B?

Las cargas con conversión CA/CC pueden provocar fugas de corriente tanto en alterna como en continua, afectando a la seguridad de la instalación y el personal. Por este motivo, los fabricantes de equipos con este tipo de tecnología detallan en sus manuales técnicos la necesidad de protección diferencial tipo B.

Variadores de velocidad trifásicos

Inversores solares

SAIs

Electrónica de potencia

Climatización (HVAC)

Vehículo Eléctrico

CONTINUIDAD DE SERVICIO

Protección diferencial Tipo B
con reconexión automática

El disparo de una protección diferencial interrumpe el suministro eléctrico, generando pérdidas económicas y de conectividad en entornos domésticos, terciarios e industriales o en instalaciones de ámbito público.

Los diferenciales autorrearmables restablecen automáticamente la instalación tras un disparo intempestivo, sin necesidad de intervención manual, evitando desplazamientos al cuadro eléctrico y reduciendo tiempos de inactividad.

Descubre nuestra gama de diferenciales autorrearmables tipo B que garantizan la continuidad del servicio frente a fugas a tierra.

Reconexión automática

Motor integrado con
3 reconexiones automáticas

Aislamiento

Evita la reconexión si detecta un aislamiento incorrecto.

Tiempo

Reconexiones automáticas:
3, 20 y 180 s.

Reconexión Industria y Servicios
Reconexión por tiempo
—

RECB

Interruptor diferencial tipo B autorrearmable

Conoce a fondo RECB

Reconexión Industria y Servicios
Reconexión por tiempo
—

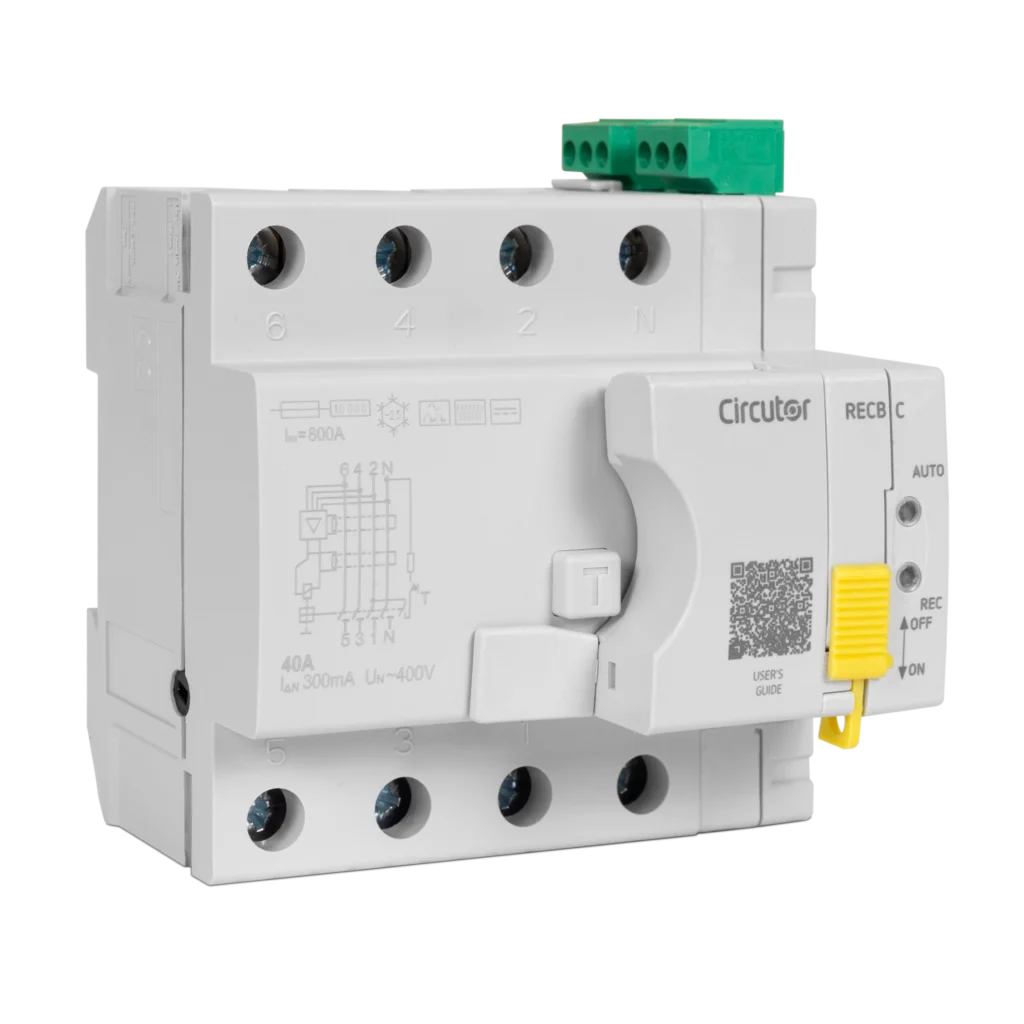

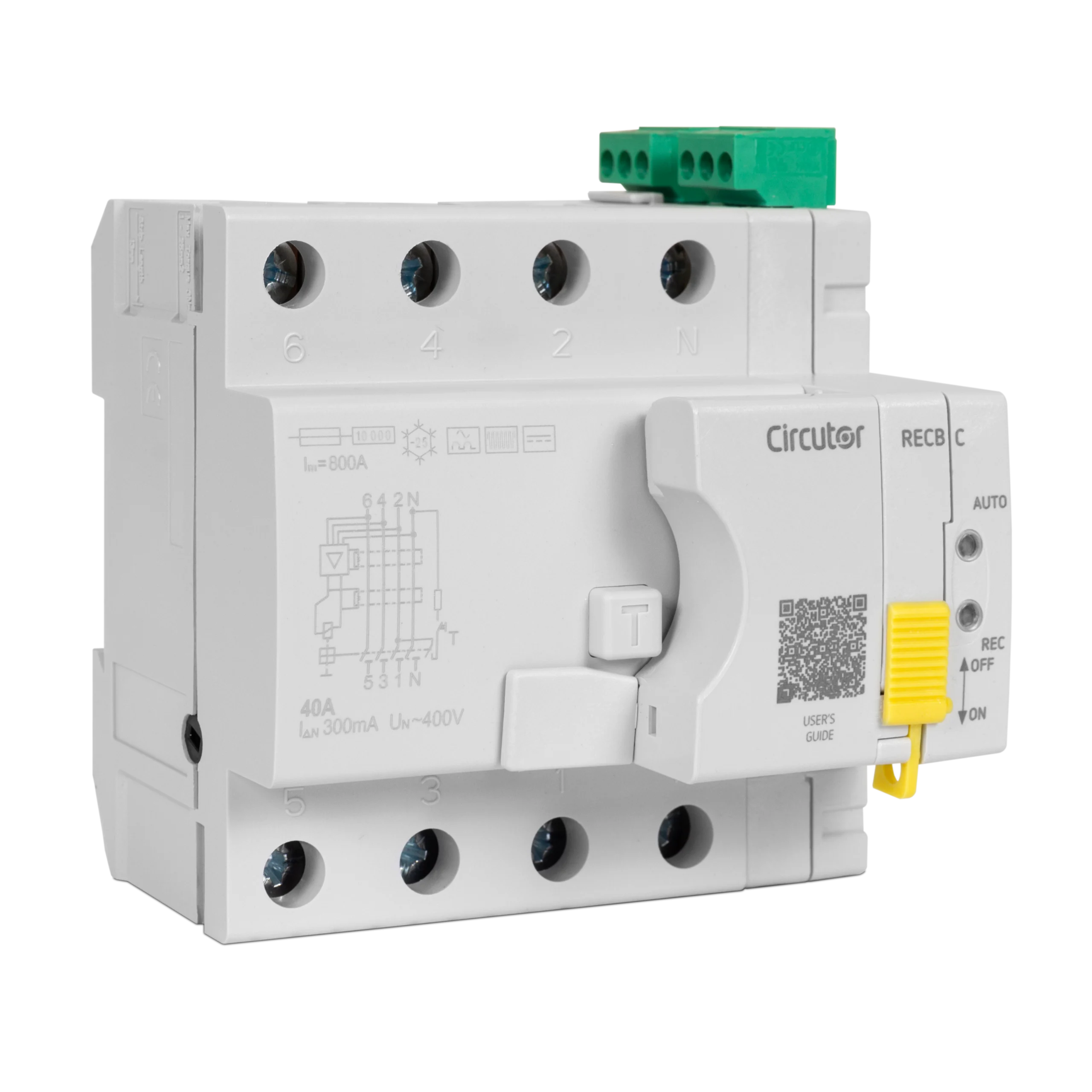

RECB-C

Interruptor diferencial tipo B autorrearmable

Conoce a fondo RECB-C

PROTECCIÓN TIPO B CON RECONEXIÓN

Instalaciones más recomendadas

CINTAS TRANS.

CENTROS DE DATOS

TELECOMUNICACIONES
