RGU-110B

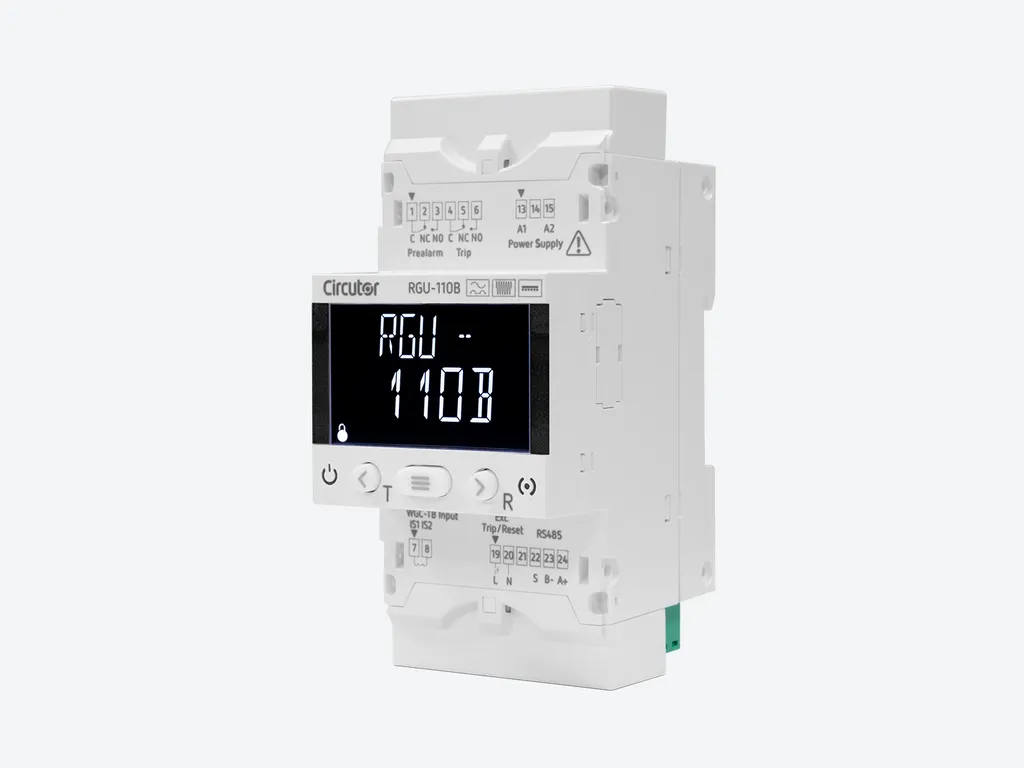

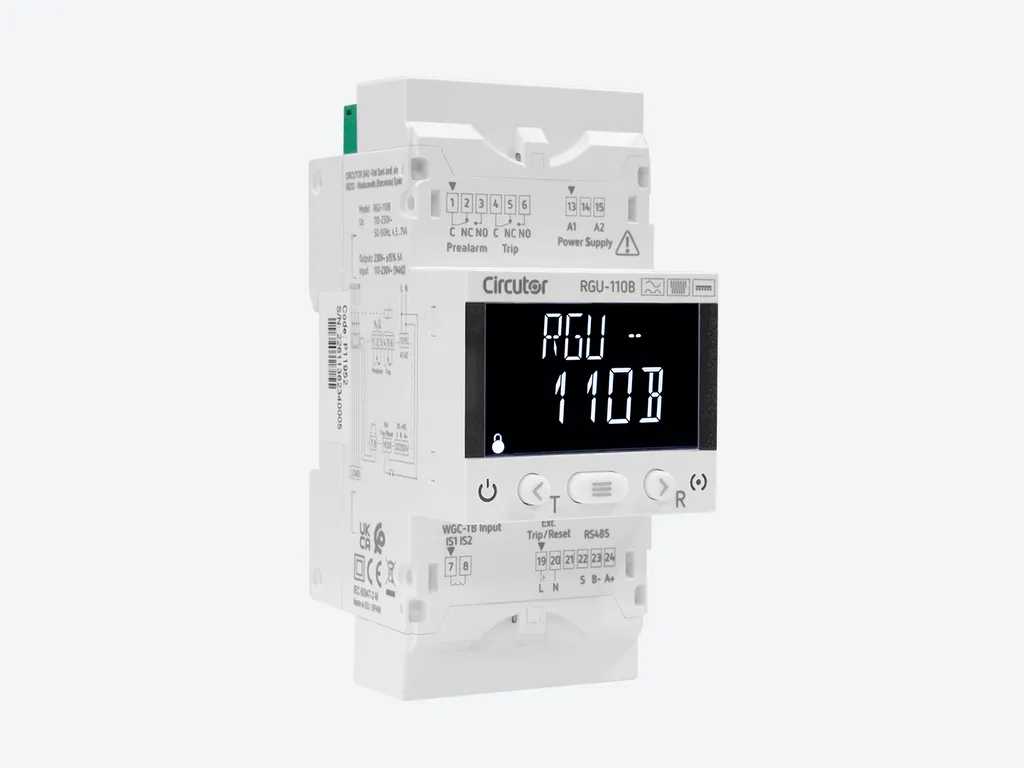

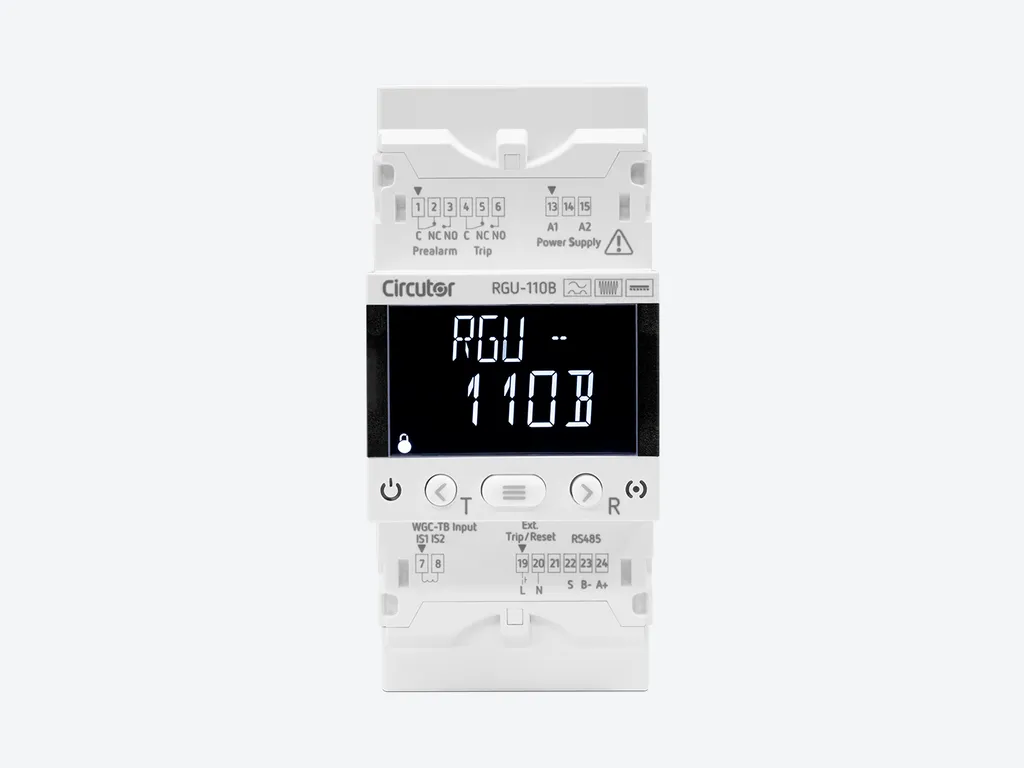

RGU-110B, Relé de protecció i monitorització d'intensitat de corrent diferencial tipus B

Code: P11952.PROPERAMENT

  • Protocol: Modbus/RTU
  • Mòduls: 3
  • Relé Prealarma: Si
  • Comunicacions: RS-485
  • Nº relés: 1
  • IΔn (A): 0, 03 … 3 A
  • Alimentació Vca: 110...230 Vca
  • Retard: 0,1 … 5 s, INS, SEL
  • Fixació: Carril DIN

Necessiteu més informació sobre aquest producte?

Si teniu qualsevol dubte, parlem-ne.

Parleu amb un especialista

ESPECIFICACIONS

Alimentació en alterna
Tensió nominal
230 V~ (± 15 %)
Freqüència
50 … 60 Hz
Consum
7.5 VA
Categoria de la instal·lació
CAT III 300 V
Sortides digitals de transistor
Tipus
Optoïllada
Tensió màxima
230 V ~
Corrent màxim
0.1 A
Sortides digitals de relé
Quantitat
1
Tensió màxima de contactes oberts
230 V ~
Corrent màxima
6 A
Vida elèctrica
60 × 103 (250 V ~ / 5A)
Vida mecànica
10 x 106
Potència màxima de commmutació
1500 VA
Entrades digitals
Tipus
Contacte lliure de potencial
Aïllament
5.3 kV
Impedància d'entrada
2 kΩ
Comunicació sèrie
Tecnologia / Tipus
RS-485
Protocol
Modbus/RTU
Interfície d'usuari
Tipus de pantalla
LCD (negatiu)
LED
2
Teclat
3 polsadors
Característiques ambientals
Temperatura de treball
-10 … +50 ºC
Temperatura d'emmagatzematge
-20 … +70 ºC
Humitat relativa (sense condensació)
5 … 95 %
Grau de protecció
IP 30, IP 40 (Frontal)
Característiques mecàniques
Envoltant
Plàstic V0 autoextingible
Fixació
DIN rail (IEC 60715)
Mida (mm) amplada x alçada x profunditat
52.5 x 118 x 74 (mm)
Protecció diferencial
Transformador
Extern, serie WGC-TB (no inclos)
Tipus
Tipus B
Sensibilitat (I∆n) A
1, 1.5, 2, 3, 5, 10 A
Temps de retard (t∆)
1, 3, 5 s
Normes
Normes
IEC 60947-2-M; UNE-EN 60068-2-1; UNE-EN 60068-2-2; UNE-EN 60068-2-78
Seguretat elèctrica, Altitud màx. (m)
2000
Pes net (kg)
0,188
