TD, TQ y TQR. Gama de transformadores para la medida de corriente
Circutor | 16 de marzo de 2020
Transformadores de corriente para cualquier tipo de instalación
Soluciones para la medida de corriente en Baja Tensión
La instalación de transformadores de corriente permite que los diferentes equipos de medida proporcionen datos fiables y trazables sobre la evolución de los consumos y procesos productivos en las instalaciones eléctricas.
Diseñado en colaboración con instaladores
En el continuo proceso de mejora de nuestros productos, y gracias a la experiencia acumulada de nuestros instaladores, hemos diseñado esta nueva gama de transformadores de corriente para ser instalados de forma rápida, sencilla y robusta, cumpliendo con las expectativas más exigentes del mercado actual.
Soluciones para cada tipo de instalación
Transformadores TD
Más fáciles de instalar
Los transformadores de corriente TD disponen de un nuevo diseño mejorado, gracias a la colaboración con instaladores, para cubrir cualquier necesidad que pueda surgir durante su instalación. Los diferentes modelos tienen en cuenta tanto los aspectos relativos a su fácil instalación como la optimización de su potencia para ser conectados a los actuales equipos electrónicos de medida.
Transformadores TQ y TQR
Instalación sin interrupción
Los transformadores de núcleo partido TQ y TQR han sido diseñados para conectarse a instalaciones ya en funcionamiento. Su instalación en dos simples pasos reduce las dificultades de montaje y permite ahorrar en costes indirectos, evitando realizar una desconexión eléctrica para su puesta en marcha.

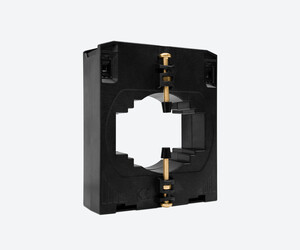

TD. Transformadores de perfil estrecho
Más fáciles de instalar
Sujeción por bridas
Nuevo sistema de sujeción por bridas integrado en el propio trasformador para una instalación fácil, rápida y robusta.
Resinables
Posibilidad de resinar su interior para ser instalados en ambientes con alto grado de humedad y salinidad.
Bajas pérdidas
Ideales para su instalación con cualquier tipo de dispositivo, especialmente para equipos electrónicos de bajo consumo.
Precisos
Aseguran la mejor precisión en la medida conectados a cualquier tipo de receptor.
Versátiles
Múltiples formatos para la conexión del trasformador.
Carril DIN: Sujeción bidireccional mediante accesorio para conexión en carril DIN, tanto para instalación en posición vertical como horizontal.
Panel: Los transformadores disponen de piezas individuales para su instalación a fondo de panel.
Pletina / Cable: Envolvente con diferentes opciones de ventana para su instalación directa sobre pletina o cable, mediante tornillos con punta aislada o por bridas, para una sujeción robusta.
Accesorios para transformadores de corriente TD
Accesorio para instalar los transformadores TD a carril DIN. Permite la fijación en carril DIN de forma bidireccional, integrando en un mismo accesorio, la instalación tanto en vertical como horizontal.
Precintables
Dispone de accesorios opcionales para el precintado de los bornes y etiqueta del transformador.
Test report online
Descarga gratuitamente los informes de ensayo de los transformadores TD de Circutor desde:
Accesorios para transformadores de corriente TD
Accesorios para el precintado de transformadores de corriente de la serie TD. El kit TD-Cover consta de una tapa transparente para su colocación en la parte superior del transformador, inhabilitando el acceso a los bornes de conexión del secundario, pudiendo colocar un precinto para evitar posibles manipulaciones. También dispone de dos tapones, comunes para cualquier modelo de la serie TD, para impedir el acceso a los bornes del secundario que quedan libres una vez realizado el conexionado a los equipos de medida.
TQ. Transformadores de corriente de núcleo partido
Instalación sin interrupción
Apertura por botón
Instalación sencilla con apertura instantánea a través de botón, evitando utilizar piezas extraíbles.
Versátiles
Instalación en carril DIN o panel directamente en conductores. Incorporan piezas no metálicas para asegurar la sujeción en embarrados con pletinas.
Ligeros y compactos
Nuevo diseño, con pesos y tamaños optimizados para facilitar su instalación en cualquier cuadro eléctrico.
Precisos
Aseguran la mejor precisión en la medida conectados con cualquier tipo de receptor.
Bajas pérdidas
Ideales para su instalación con cualquier tipo de dispositivo, especialmente para equipos electrónicos de bajo consumo.
Precintables
Evita la manipulación de las conexiones eléctricas precintando la bornera del transformador de corriente.
TQR. Transformadores de corriente de núcleo partido
Instalación sin interrupción
Apertura por botón
Instalación sencilla con apertura instantánea a través de botón evitando utilizar piezas extraíbles.
Sujeción por brida
Nuevo sistema de sujeción por brida para una instalación fácil, rápida y robusta.
Ajustable
Diseño con sección circular para adaptarse totalmente a la sección del cableado, mejorando la precisión de la medida.
Bajas pérdidas
Ideales para su instalación con cualquier tipo de dispositivo, especialmente para equipos electrónicos de bajo consumo.
Precisos
Aseguran la mejor precisión en la medida conectados a cualquier tipo de receptor.
Alto grado IP
Transformadores con alta protección IP65, mediante junta de estanqueidad, evitando la intrusión de partículas en sus bornes de conexión.
