Circutor | 17 de junio de 2026
Este cambio puede provocar que las baterías de condensadores que antes evitaban correctamente las penalizaciones de reactiva dejen de regular con la misma precisión. En consecuencia, tras la conexión de un sistema de autoconsumo fotovoltaico, pueden aparecer nuevas penalizaciones por energía reactiva que anteriormente no existían.
El motivo principal es que el autoconsumo reduce la energía activa tomada de la red, pero no siempre reduce en la misma proporción la energía reactiva que necesita la instalación. Esto altera la lectura del factor de potencia y puede generar desajustes entre la batería de condensadores, el regulador de energía reactiva y el contador de la compañía eléctrica.
Por este motivo, las instalaciones con autoconsumo necesitan sistemas de compensación capaces de adaptarse a un escenario energético más dinámico, donde conviven distintas fuentes de energía y los flujos eléctricos cambian a lo largo del día.
En una instalación sin autoconsumo, la batería de condensadores compensa la energía reactiva tomando como referencia el consumo eléctrico procedente de la red. Sin embargo, cuando se incorpora una instalación fotovoltaica, parte de la energía activa consumida por la instalación deja de venir de la red y pasa a ser generada localmente.
Esto puede parecer positivo, y lo es desde el punto de vista del ahorro energético. Pero desde la perspectiva de la compensación de energía reactiva en autoconsumo fotovoltaico, la situación se vuelve más compleja.

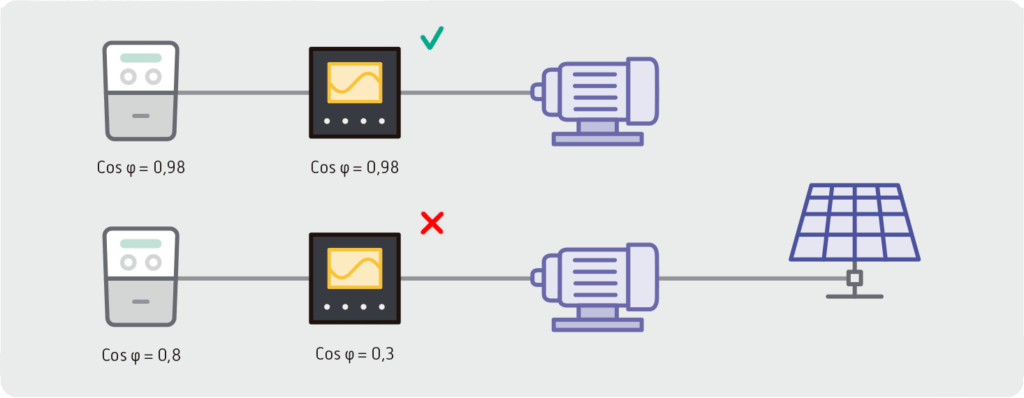

La instalación puede seguir demandando energía reactiva inductiva, aunque el consumo de energía activa desde la red se haya reducido. Como consecuencia, el cos φ medido por el sistema puede dejar de reflejar correctamente el comportamiento real de la instalación.
Cuando esto ocurre, la batería de condensadores puede regular de forma inadecuada, generando errores de compensación, sobrecompensaciones o valores penalizables en la factura eléctrica.

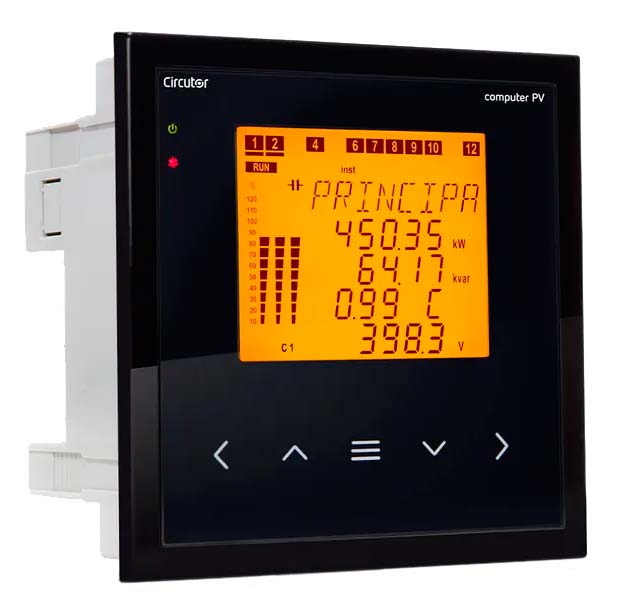

Para optimizar la compensación de energía reactiva en instalaciones con autoconsumo fotovoltaico, Circutor lanza al mercado el nuevo regulador Computer PV 12.
Este equipo está diseñado para instalaciones donde conviven diferentes fuentes de energía, como el consumo procedente de la red eléctrica, la generación solar e incluso una tercera fuente adicional.

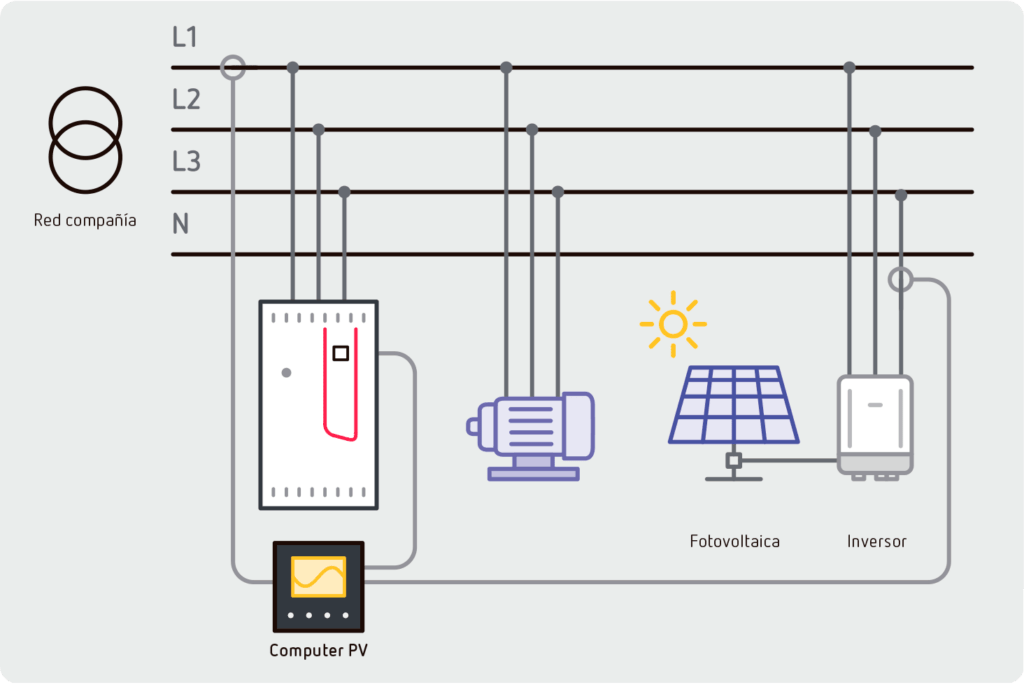

Gracias a sus tres entradas de corriente independientes y a su lógica interna de suma mediante software, el regulador Computer PV 12 permite obtener una medida más precisa del comportamiento real de la instalación.
De este modo, se elimina la necesidad de instalar transformadores de corriente y sumadores externos, simplificando la instalación y mejorando la precisión en el cálculo del cos φ.
La incorporación de sistemas de autoconsumo fotovoltaico reduce la energía activa demandada de la red, pero no elimina necesariamente la necesidad de compensar energía reactiva.
Esta situación puede provocar que las baterías de condensadores dejen de regular correctamente si el regulador no interpreta de forma adecuada el conjunto de flujos energéticos de la instalación.
Hasta ahora, para corregir este problema podía ser necesario instalar transformadores de corriente sumadores adicionales. Su función era transmitir al regulador existente el consumo total de la instalación, es decir, la suma del consumo de red y la generación fotovoltaica.
Computer PV 12 resuelve esta situación de forma más sencilla. El equipo integra la medida de múltiples fuentes de energía mediante entradas independientes de corriente y realiza internamente la suma de las señales.
Así, el regulador obtiene una medida más precisa del comportamiento eléctrico real de la instalación y permite una regulación más eficiente de la batería de condensadores.
Como resultado, la batería puede actuar correctamente en instalaciones con autoconsumo fotovoltaico, reduciendo errores de regulación, evitando sobrecompensaciones y minimizando el riesgo de penalizaciones por energía reactiva.
Una de las ventajas clave de Computer PV 12 es su capacidad de trabajo en los cuatro cuadrantes. Esto permite regular correctamente tanto en situaciones de consumo como en escenarios de generación o exportación de energía.
Esta funcionalidad es especialmente importante en instalaciones con autoconsumo fotovoltaico, donde los flujos energéticos son cada vez más variables.
Durante determinadas horas del día, la instalación puede consumir energía de la red. En otros momentos, la generación fotovoltaica puede reducir de forma significativa ese consumo o incluso generar excedentes.
En este contexto, contar con un regulador de energía reactiva capaz de interpretar distintos escenarios de consumo y generación es fundamental para mantener una compensación precisa, estable y adaptada a la realidad de la instalación.
Para asegurar un funcionamiento correcto, todas las mediciones de corriente deben realizarse siempre sobre la misma fase.
Si las medidas se toman en fases diferentes, pueden producirse errores de lectura y una regulación inadecuada de la compensación. Esto puede provocar discrepancias entre los valores registrados por el regulador y los valores medidos por el contador de la compañía eléctrica.
Por este motivo, la correcta instalación y configuración del sistema de medida es clave para garantizar que la batería de condensadores actúe de forma eficiente y alineada con el comportamiento real de la instalación.
En algunas instalaciones, incluso después de instalar un regulador de energía reactiva Computer PV 12 y ajustar correctamente la medida de corriente, pueden seguir existiendo discrepancias entre el factor de potencia registrado por el regulador y el medido por el contador de la compañía eléctrica.
Como consecuencia, es posible seguir recibiendo penalizaciones por energía reactiva aunque la batería de condensadores esté funcionando correctamente.
Esto puede ocurrir cuando existe una gran diferencia entre el consumo procedente de la red y la generación fotovoltaica, o cuando la precisión de compensación se ve limitada por el tamaño de los escalones de la batería de condensadores.
En estos casos, el cos φ puede continuar en valores penalizables, ya que una batería convencional regula por pasos y no siempre puede ajustar la compensación con la precisión necesaria.

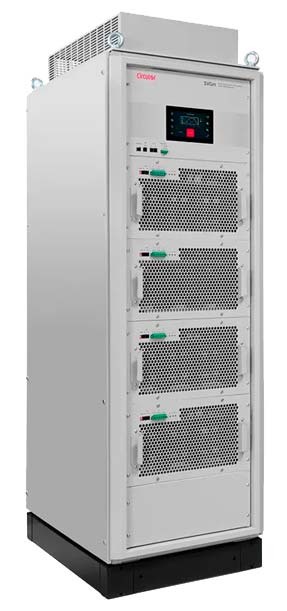

Para resolver esta problemática, resulta necesaria la utilización de un generador estático de reactiva SVGm. Este equipo, basado en electrónica de potencia, permite una compensación continua y precisa, ajustando la potencia reactiva kvar a kvar.
De este modo, SVGm permite corregir la compensación remanente y evitar penalizaciones que no pueden resolverse únicamente con una batería de condensadores convencional.
Computer PV 12 es la solución recomendada para instalaciones con autoconsumo fotovoltaico donde se requiere una medida precisa del conjunto de la instalación y una regulación eficiente de la batería de condensadores.
Es especialmente útil en instalaciones con cos φ igual o cercano a 1, o en aquellas donde conviven varias fuentes de energía y es necesario evitar errores de medida provocados por la generación fotovoltaica.
Sin embargo, cuando la batería de condensadores no puede ajustar la compensación con la precisión necesaria, o cuando siguen apareciendo penalizaciones pese a una correcta regulación, SVGm se convierte en la solución adecuada.
La diferencia principal es que Computer PV 12 mejora la medida y la regulación de la batería de condensadores, mientras que SVGm permite una compensación dinámica, continua y de alta precisión.
El autoconsumo fotovoltaico cambia la forma en que una instalación consume, genera y compensa energía. Por eso, los sistemas tradicionales de regulación pueden no ser suficientes para evitar penalizaciones de energía reactiva en todos los escenarios.
Computer PV 12 permite adaptar la compensación de energía reactiva a instalaciones con autoconsumo, midiendo diferentes fuentes de energía y calculando de forma más precisa el cos φ real de la instalación.
En aquellas instalaciones donde se requiere una compensación todavía más precisa, SVGm permite ajustar la potencia reactiva de forma continua para evitar penalizaciones y mejorar la eficiencia energética del sistema.
Con estas soluciones, Circutor ayuda a instalaciones industriales y terciarias a mantener una compensación de energía reactiva más precisa, estable y adaptada a los nuevos retos del autoconsumo fotovoltaico.
¿Por qué aparecen penalizaciones de reactiva en instalaciones con autoconsumo fotovoltaico?
Porque el autoconsumo fotovoltaico reduce la energía activa consumida desde la red, pero la demanda de energía reactiva puede mantenerse. Esto puede alterar el factor de potencia registrado por el contador de compañía y generar penalizaciones de reactiva que antes no existían.
¿Cómo afecta el autoconsumo fotovoltaico a una batería de condensadores?
El autoconsumo puede modificar la forma en que la batería de condensadores interpreta el consumo real de la instalación. Si el regulador no mide correctamente la energía de red y la generación fotovoltaica, la compensación de reactiva puede ser imprecisa.
¿Qué función tiene Computer PV 12 en la compensación de energía reactiva?
Computer PV 12 permite medir diferentes fuentes de energía mediante tres entradas de corriente independientes. Así, el regulador calcula de forma más precisa el cos φ real de la instalación y mejora la regulación de la batería de condensadores.
¿Computer PV 12 evita siempre las penalizaciones de energía reactiva?
Computer PV 12 ayuda a optimizar la compensación de energía reactiva en instalaciones con autoconsumo fotovoltaico. Sin embargo, si la batería de condensadores no puede ajustar la compensación con suficiente precisión, puede ser necesario instalar un SVGm.
¿Cuándo es necesario instalar un SVGm en autoconsumo fotovoltaico?
Un SVGm puede ser necesario cuando existen diferencias importantes entre el consumo de red y la generación fotovoltaica, o cuando la batería de condensadores no puede compensar con la precisión necesaria. El SVGm ajusta la potencia reactiva kvar a kvar para evitar penalizaciones.
