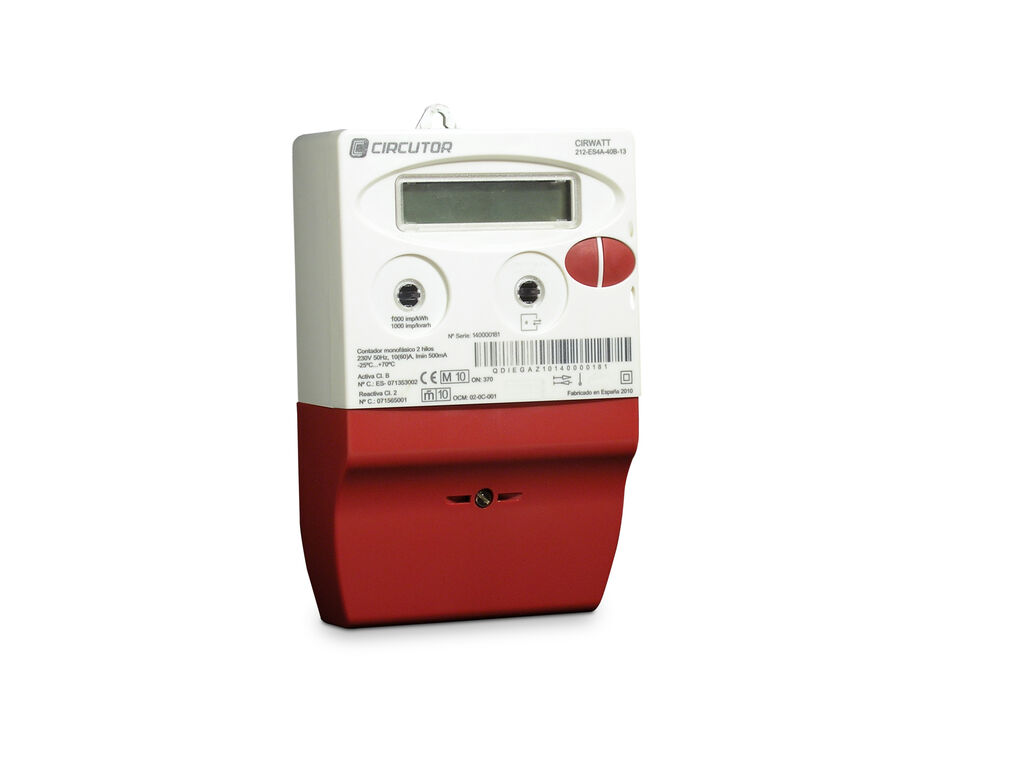

Contador monofásico con sistema PLC, medida, registro y tarificación

212-ES4A-B0B17

212-ES4A-B0B17, Contador monofásico con sistema PLC, medida, registro y tarificación

Código: QB3C0M11

  • Tipo Consumidor: 5
  • Elemento de corte: Si
  • Comunicaciones: PRIME
  • Clase (Activa/Reactiva): B (1) / 2
  • Sistema: Monofásico
  • Medida: Directa
  • Rango medida (V): 230
  • Rango medida (A): 10 (60)
  • Cuadrantes: 4
  • Frecuencia (Hz): 50
  • Discriminación horaria: 2.0A / 2.1A

INFORMACIÓN

Descripción

CIRWATT B 200 RCP es un contador monofásico digital multifunción de clase B en medida de energía activa, y clase 2 para la energía reactiva. Este contador cumple la normativa europea actual vigente en contadores de energía (MID) EN 50470-1 y EN 50470-3, hecho que aprueba la instalación de estos contadores en cualquier país de la comunidad europea.
Dispone de comunicaciones PLC / PRIME(Power Line Carrier) a través de la red eléctrica así como de puerto óptico. Ambas comunicaciones utilizan el protocolo DLMS También dispone de un registrador de hasta 3 meses de registros horarios, de los 6 tipos de energía. Asímismo también permite la lectura de datos en ausencia de tensión. Incorpora el elemento de corte, que permite al usuario controlar la demanda del suministro que pueden ser gestionada de forma remota utilizando comunicaciones PLC.

Aplicaciones

La aplicación principal del contador CIRWATT B es la de la medida de energía activa y reactiva para facturación, en los casos en los que se requiera un contador de altas prestaciones a un coste optimizado. La comunicación PLC proporciona la descarga a distancia de todos los datos registrados por el contador, a través del concentrador PLC1000 u otro concentrador PRIME.
El elemento de corte integrado en el contador permite la gestión a distancia del suministro, maniobrando el elemento de corte abrir/cerrar, y programando la potencia contratada por encima de la cual actuará el elemento de corte que se abrirá y reconectará de una forma que se garantiza la seguridad del usuario final.

ESPECIFICACIONES

Alimentación en alterna
Tolerancia
80 % ... 115 % Un
Consumo
< 2 W; < 10 VA
Frecuencia
50 … 60 Hz
Tensión nominal
110 … 230 V (80 … 115 %)
Especificaciones batería
Garantía de rendimiento
> 20 years @ 30 ºC
Tipo
Lithium
Características mecánicas
Tamaño (mm) ancho x alto x fondo
172 x 206 x 67 (mm)
Envolvente
DIN 43859
Peso Neto (kg)
0,74
Características ambientales
Humedad relativa (sin condensación)
95 % max.
Temperatura de almacenamiento
-40 ... +85 ºC
Temperatura de trabajo
-40 ... +70 ºC
Circuito de medida de tensión
Conexionado
Asimétrico
Consumo
< 2 W; 10 VA
Frecuencia nominal
50 / 60 Hz
Tensión nominal
230 V
Circuito de medida de corriente
Consumo
0,024 VA @ 10 A
Corriente de referencia (Iref)
10 A
Corriente máxima
60 A
Corriente mínima de medida
25 mA
Comunicaciones
Tipo
PRIME
Interfaz de comunicación óptico
Hardware
IEC 62056-21
Protocolo
DLMS
Tipo
Serial;bi-directional
Interface usuario
Resolución display
hasta 6 dígitos (9 mm)
Tipo display
LCD
Memoria
Capacidad de memoria
Datos: memoria no-volátil, Setup y eventos: serial-flash
Tiempo registro
90 days
Tipo
Serial flash
PLC
Hardware
CENELEC A
Protocolo
DLMS / PRIME
Sistema de modulación
OFDM con sistema de repetidores
Precisión de medidas
Medida de energía reactiva (kvarh)
UNE-EN 62053-21 (Clase 2)
Medida de energía activa (kWh)
EN 50470 (Clase B) IEC 62053-21 (Clase 1)
Prestaciones
Cierres de facturación
12 cierres por contrato. Fecha y hora programable
Curva de carga
1 curvas de carga, tiempo de integración programable (1 ... 60 min)
Programación tarifas
12 jornadas 24 tipos de datos 6 tipos de tarifas 30 dias festivos
Reloj
Fuente
Oscilador compensado en temperatura
Precisión (EN 61038)
< 0,5 s/day
Tipo
Calendario Gregoriano
