BENEFICIS DELS FILTRES ACTIUS

Millora tots els aspectes de la qualitat de xarxa de la teva instal·lació

Filtratge d’harmònics

Elimina els harmònics fins a l’ordre 50 i millora la qualitat de xarxa

Selecciona manualment aquells que vulguis filtrar per optimitzar-ne la potència o utilitza el mode temporal per adaptar el corrent de filtratge en temps real a les variacions de la instal·lació.

Equilibrament de fases

Disminueix el corrent de neutre i assegura l’eficiència de la teva instal·lació

En disminuir el corrent de neutre, evitaràs escalfaments, pèrdues d’aïllament i disparaments intempestius, cosa que milloraràs el rendiment de les càrregues i assegurarà la continuïtat del servei.

Compensació de reactiva

Evita qualsevol penalització per energia reactiva

Adapta la instal·lació per evitar qualsevol penalització per reactiva, tant inductiva com capacitiva. Programa el cos phi que vulguis obtenir, des de 0,7L fins a 0,7C, i oblida’t de penalitzacions a les factures.

Reducció del flicker

Mitiga el flicker de la teva instal·lació

Compensa en temps real les variacions de corrent provocades per càrregues fluctuants, estabilitza i redueix les caigudes de tensió i mitiga el flicker; d’aquesta manera milloraràs la qualitat de la instal·lació.

Descobreix instal·lacions que han millorat la qualitat de xarxa

Descomposició del corrent harmònic

Harmonic Graph

Compensació de corrent del filtre actiu AFQm / AFQs

TECNOLOGIA D’AVANTGUARDA

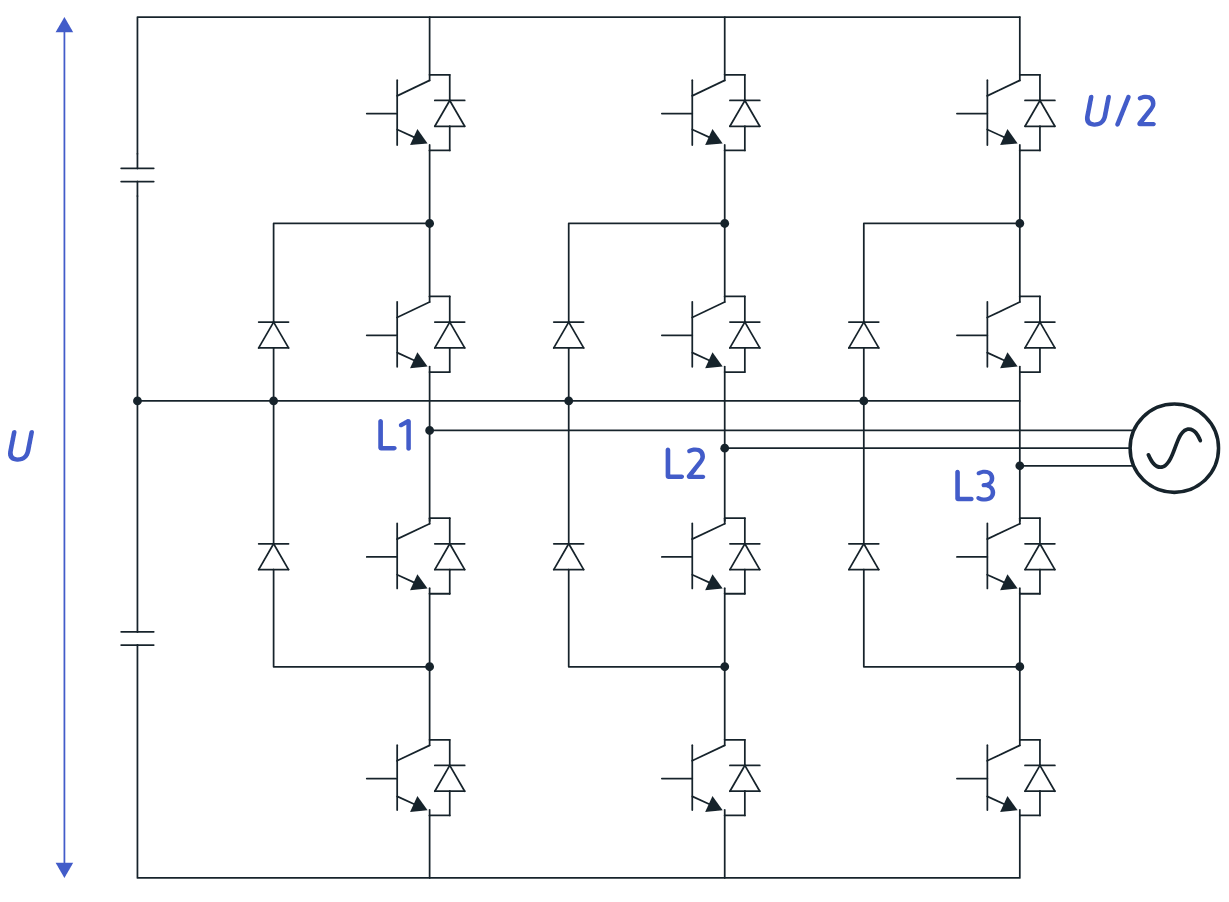

Disseny propi amb topologia de 3 nivells

Els filtres actius AFQm de Circutor incorporen una topologia multinivell (3-level topology NPC) que ofereix un rendiment superior al de les arquitectures tradicionals de dos nivells. Aquesta tecnologia permet una compensació més precisa, més eficiència energètica i menys estrès tèrmic per a tots els components electrònics del sistema.

Conception propre avec une topologie à 3 niveaux

Ona més sinusoidal

La sortida PWM, amb tecnologia de tres nivells, millora el filtratge d’harmònics en obtenir una forma d’ona més sinusoidal, que millora el rendiment de la instal·lació, redueix els harmònics d’alta freqüència i millora la qualitat de l’energia.

Més eficiència energètica

Menys pèrdues i menys generació de calor, cosa que optimitza el consum i augmenta la vida útil del sistema.

Millor adaptació a càrregues variables

Resposta ràpida i eficaç davant canvis en les condicions de càrrega, mantenint un rendiment estable.

MÀXIMA ROBUSTESA

Filtres actius amb fiabilitat contrastada

Funcionament sense interrupció

Els filtres actius de Circutor estan dissenyats per mantenir la funció de filtratge el 100 % del temps. L’equip es manté sempre actiu i ajusta la potència de filtratge segons les condicions de la instal·lació.

N’asseguren la vida útil

El disseny dels components interns dels nostres filtres actius està calculat per assegurar una vida útil de 15 anys.

Sistema antiressonància

Els filtres actius integren algoritmes intel·ligents que detecten ressonàncies en diferents freqüències de filtratge, aturen automàticament la injecció en les freqüències afectades i la reprenen quan desapareix el fenomen de ressonància.

Gestió tèrmica intel·ligent

Ajusta la velocitat dels ventiladors segons la demanda de filtratge i regula la potència de l’equip en condicions de temperatura extremes; d’aquesta manera, en protegeix la vida útil.

TRIA EL TEU FILTRE ACTIU

Potència de filtratge ampliable segons la teva instal·lació

Comença amb el filtre actiu que s’ajusti millor al teu consum actual i amplia’n la capacitat fàcilment. La gamma de filtres actius de Circutor permet afegir mòduls addicionals o connectar fins a 100 equips en paral·lel, cosa que assegura una protecció contínua i escalable davant els harmònics generats per càrregues no lineals.

—

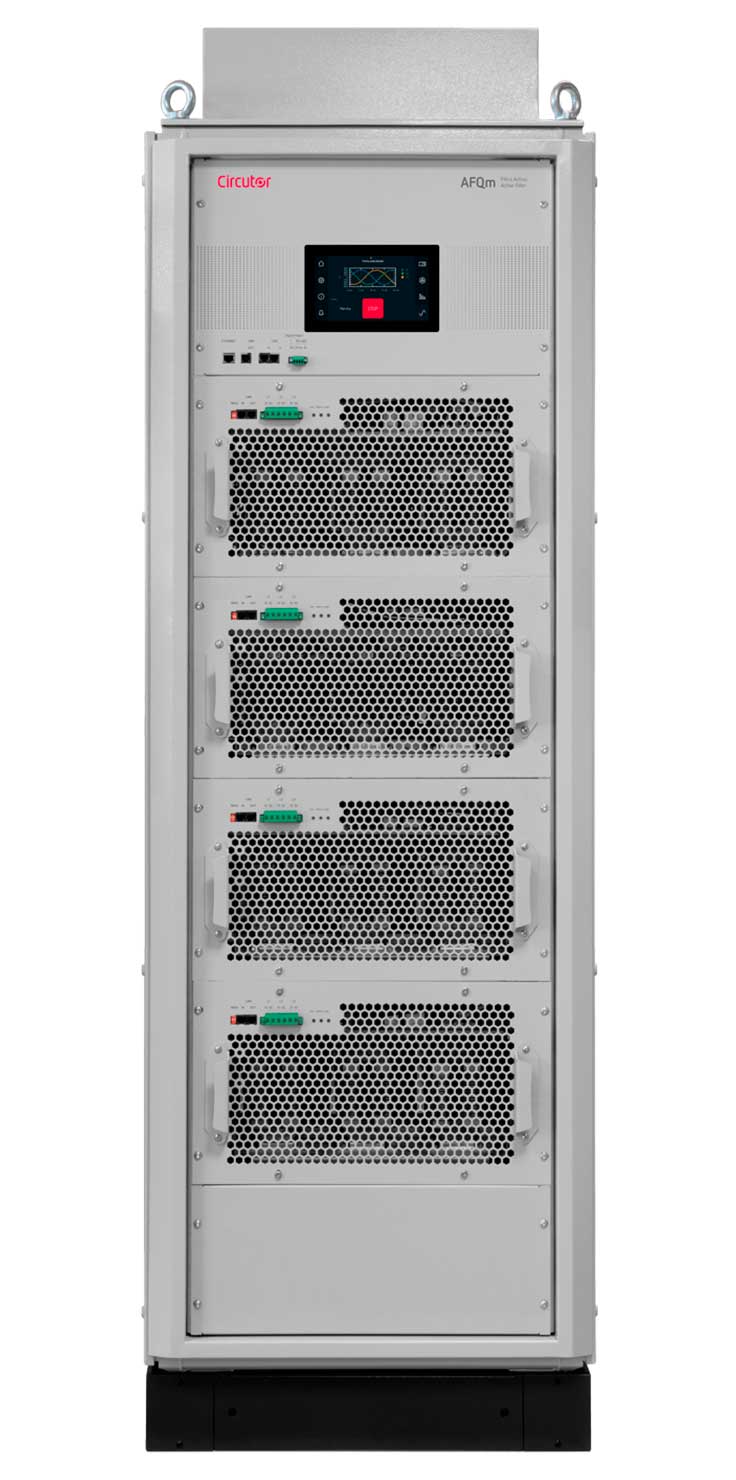

AFQm

Filtre actiu multifunció amb tecnologia IGBT

AFQm

Més informació sobre l’AFQm
Descarrega el catàleg AFQm

—

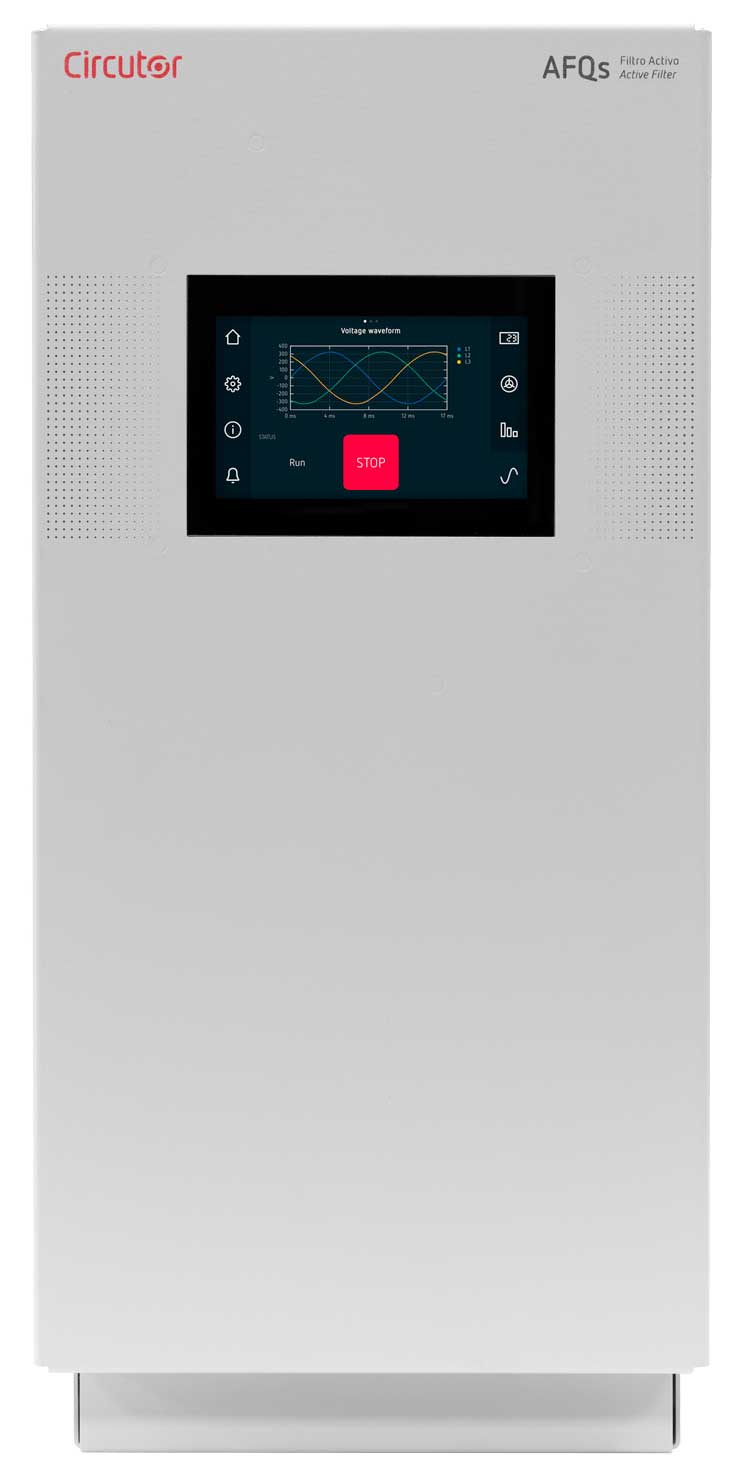

AFQs

Filtre actiu multifunció amb tecnologia de carbur de silici

AFQs

Més informació sobre l’AFQs
Descarrega el catàleg AFQs
ADAPTATS A LA INSTAL·LACIÓ

Disseny modular, compacte i fàcil d’instal·lar

La gamma de filtres actius AFQm ha estat dissenyada específicament per a instal·lacions amb espai limitat i ofereix una solució modular i escalable per adaptar-se a futures necessitats de filtratge harmònic.

Disponibles en versions per a muntatge a terra (armari) o paret (mural), els nous models AFQs permeten una integració directa en quadres de variadors o de control de motors, sense necessitat de sales climàtiques ni d’espai addicional.

Versió estàndard,
grau de protecció IP41

+

Versió reforçada,
grau de protecció IP54

Entrada de fil
superior o inferior

Interruptor automàtic
incorporat

Model especial fins a
5.000 m d’altitud
TECNOLOGIA D’AVANTGUARDA

Primer fabricant europeu a utilitzar tecnologia SiC

Carburo_Silicio

Circutor és el primer fabricant europeu en aplicar tecnologia SiC (carbur de silici) en la nova gamma AFQs.

El carbur de silici és un compost de silici i carboni que destaca per les seves propietats excepcionals com a semiconductor. És capaç de suportar gradients elevats de voltatge i camps elèctrics.

Alta conductivitat tèrmica

Permet una dissipació de calor més eficient, crucial per al rendiment dels filtres actius.

Resistència a la corrosió

Els filtres actius són més robustos i duradors gràcies a la resistència a la corrosió del SiC.

Baixa expansió tèrmica

El SiC manté la forma i la mida, fins i tot en condicions extremes, cosa que garanteix una major durabilitat i fiabilitat.

Alta eficàcia de filtratge

Amb una eficàcia de filtratge del 99 %, els filtres actius AFQs garanteixen una qualitat superior.

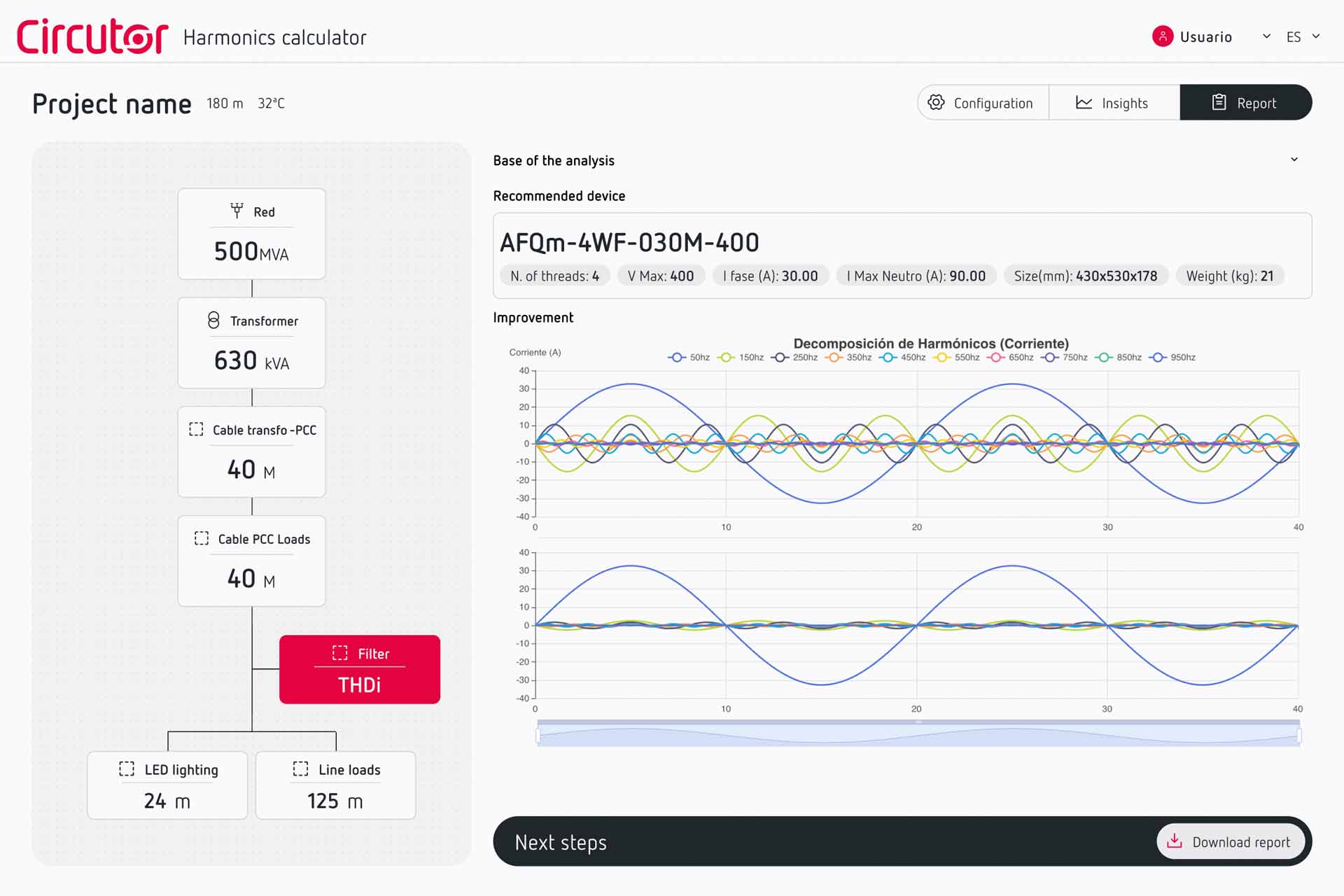

CALCULADORA D’HARMÒNICS

Calcula quin filtre actiu necessita la teva instal·lació

Descobreix la nostra calculadora d’harmònics, una eina en línia que permet dimensionar fàcilment el filtre actiu més adient per a la teva instal·lació elèctrica.

No disposes de mesuraments? No hi ha problema: podràs modelitzar la teva instal·lació en funció de les càrregues connectades i obtenir un càlcul teòric ajustat per als projectes.

Vull calcular la meva solució de filtratge
Harmonics Calculator
NORMATIVA VIGENT

Dissenyat per complir la norma IEEE 519

Els filtres actius de Circutor estan dissenyats per garantir el compliment dels límits de distorsió harmònica establerts per la norma IEEE 519 i altres codis elèctrics internacionals. Gràcies a la pantalla tàctil, permeten activar el mode de filtratge IEEE 519 amb un sol clic i aplicar automàticament els nivells de filtratge requerits, sense necessitat de programació manual.

La capacitat d’adaptació dinàmica i la resposta en temps real asseguren que la qualitat de l’energia es mantingui dins dels marges exigits i ofereixen una solució robusta i escalable per a entorns on la fiabilitat energètica és fonamental.

Vegeu la norma IEEE 519
VALOR AFEGIT

Producte europeu amb valor afegit

Els filtres actius AFQ de Circutor estan dissenyats i fabricats a Espanya i ofereixen prestacions avançades que aporten un gran valor afegit durant tot el cicle d’ús: des d’una instal·lació senzilla fins al seu funcionament intel·ligent i la interacció, tant local com remota, amb l’equip.

Funcionament en llaç obert o tancat amb només 3 transformadors de corrent

L’equip està dissenyat per operar en configuracions de llaç obert o tancat (costat xarxa o costat càrrega) utilitzant únicament 3 transformadors de corrent. Aquesta solució redueix costos, simplifica la instal·lació i manté una alta precisió de filtratge sense comprometre’n el rendiment.

Accés local i remot amb servidor web integrat

Accedeix a l’equip de manera local o remota des de qualsevol navegador a través del port Ethernet i del servidor web integrat. Configura paràmetres, monitora el sistema en temps real i descarrega alarmes juntament amb formes d’ona per fer una anàlisi detallada i precisa de la instal·lació.

Memòria interna per a anàlisi a llarg termini

Gràcies al datalogger integrat, l’equip registra tots els paràmetres elèctrics de la instal·lació cada minut durant un període de fins a 7 anys. La informació s’emmagatzema a la memòria interna i es pot descarregar fàcilment per analitzar-la, generar informes o fer auditories energètiques.

Filtratge en temps real

Activa el mode de filtratge temporal per obtenir una resposta immediata (20 μs) basada en el comportament de les càrregues de la instal·lació. Els nostres equips permeten filtrar tant els harmònics seleccionats com fer un seguiment de tot l’espectre en temps real i reduir-los de manera precisa.

Mesurament directe en mitja tensió

El filtre actiu AFQm permet fer mesuraments en mitja tensió quan s’instal·la amb un transformador elevador adient. Això permet compensar harmònics i desequilibris sense necessitat d’intervenir al costat de baixa tensió, ideal per a instal·lacions industrials i subestacions.

PROJECTES D’ÈXIT

Instal·lacions més destacades

a

Jocs Olímpics de 2024 – Centre Internacional de Radiodifusió

París – França

9x AFQm-3WF

Filtratge d’un total de 3 transformadors de potència amb una alta generació d’harmònics.

Solució de 2700 A en armaris.

Riyadh Air Metropolitano

Madrid – Espanya

5x AFQm-4WF

Filtratge d’harmònics en il·luminació LED i reducció del corrent neutre per equilibrament de fases.

Solució de 500 A amb muntatge a paret.

Fàbrica de vidre

Regió de Waikato – Nova Zelanda

6x AFQm-3WF

Garantir una elevada qualitat d’energia, minimitzant els harmònics i evitant temps d’inactivitat a la fàbrica.

Solució de 1800 A en armaris.

Aeroport Internacional Rei Abdulaziz

Jiddah – Aràbia Saudita

170x AFQm-3WF

Millora del sistema amb reducció d’harmònics i compensació d’energia reactiva.

Solució de 24 kA i 27 Mvar en armaris.

Planta de fosfats – Fosfoquim

Talcahuano – Xile

5x AFQm-3WF

Correcció del flicker a causa del consum d’energia reactiva i reducció de l’elevada distorsió harmònica.

Solució de 1800 A en armaris.

Cimentera – Cementos El Molino

Terol – Espanya

1x AFQm-3WF

Reducció de la distorsió harmònica i prevenció de penalitzacions per energia reactiva.

Solució de 300 A en armaris.

TEORIA DELS HARMÒNICS

Vols saber-ne més?

El nostre expert en harmònics t’ho explica.

Què són els harmònics?

Quins efectes provoquen?

Quines solucions els mitiguen?
