Comptador trifàsic connexió directa amb relé de tall

410-QD1A-B0B12

410-QD1A-B0B12, Comptador trifàsic connexió directa

Code: QB4M0D20

  • Tipus Consumidor: 5
  • Element de tall: Si
  • Comunicacions: - | PRIME
  • Nombre relés: 0
  • Classe (Activa/Reactiva): B (1) / 2
  • Sistema: Trifàsic
  • Mesura: Directa
  • Rang mesura (V): 3x230/400
  • Rang mesura (A): 10 (100)
  • Quadrants: 4
  • Freqüència (Hz): 50

INFORMACIÓ

Descripció

CIRWATT B 410RCP és un comptador trifàsic digital multifunció de classe B/Classe 1 en mesura d'energia activa i classe 2 per a l'energia reactiva. Aquest comptador compleix la normativa internacional IEC 62053-21 i IEC 62053-23i la normativa europea actual vigent a comptadors d'energia EN 50470-1 i EN 50470-3 (MID), fet que permet la instal·lació d'aquests comptadors a qualsevol país de la comunitat europea.

Disposa de comunicacions PLC PRIME (Prime Line Carrier) a través de la xarxa elèctrica així com de port òptic. Les dues comunicacions utilitzen el protocol DLMS. També hi ha un registrador de fins a 3 mesos de registres horaris, dels 6 tipus d'energia. Així mateix, també permet la lectura de dades en absència de tensió. Incorpora l'element de tall, que permet a l'usuari controlar la demanda del subministrament que es pot gestionar remotament utilitzant comunicacions PLC.

Aplicacions

L'aplicació principal del comptador CIRWATT B410RCP és la de la mesura d'energia activa i reactiva per a facturació, en els casos en què es requereixi d'un comptador d'altes prestacions a un cost optimitzat. La comunicació PLC proporciona la descàrrega a distància de totes les dades registrades pel comptador, a través del concentrador Compact DC amb comunicacions PLC PRIME.
L'element de tall integrat al comptador permet la gestió a distància del subministrament, podent tallar o rearmar la instal·lació de qualsevol usuari. També es fa servir per programar la potència contractada. Si la potència programada supera el llindar, l'element de tall actuarà, tallarà el subministrament o rearmarà de manera segura una vegada el consum estigui per sota del llindar programat, sempre garantint la seguretat de l'usuari final.

ESPECIFICACIONS

Alimentació en alterna
Tensió nominal
3 x 230 (400) V
Freqüència
50 / 60 Hz
Consum
< 2 W; < 10 VA
Tolerància
80 % ... 115 % Un
Especificacions de la bateria
Tipus
Lithium
Garantia de rendiment
> 20 years @ 30 ºC
Memòria
Tipus
Serial flash
Temps de registre
90 days
Capacitat de memòria
Data: non-volatile memory, Setup and events: serial-flash
Circuit de mesura de tensió
Tensió nominal
3x230/400 V
Consum
< 2 W; 10 VA
Freqüència nominal
50 / 60 Hz
Connexió
Asymmetrical
Circuit de mesura de corrent
Corrent màxim (Imàx.)
100 A
Corrent mínima (Imin)
< 0,5 x Itr
Corrent de referència (Iref)
10 A
Current measurement circuit
Consumption
< 0,1 VA
Precisió de mesures
Mesura d'energia activa (kWh)
EN 50470 (Class B) IEC 62053-21 (Class 1)
Mesura d'energia reactiva (kvarh)
IEC 62053-23 (Class 2)
Comunicacions
Tipus
· / PRIME
Interfície d'usuari
Tipus de pantalla
LCD
Resolució de pantalla
hasta 8 dígits (8 mm)
Característiques ambientals
Temperatura de treball
-40 ... +70 ºC
Temperatura d'emmagatzematge
-40 ... +85 ºC
Humitat relativa (sense condensació)
95 % max.
Característiques mecàniques
Envoltant
DIN 43859
Mida (mm) amplada x alçada x profunditat
172 x 230 x 67 (mm)
Prestacions
Tancament de facturació
12 tancaments per contracte. Data i hora programable
Corba de càrrega
1 corba de càrrega, temps d'integració programable (1 ... 60 min)
Programació de tarifes
12 jornades 24 tipus de dades 6 tipus de tarifes 30 dies festius
Rellotge
Tipus
Calendari Gregorià
Font
Oscil·lador compensat en temperatura
Precisió (EN 61038)
< 0,5 s/day (23 ºC)
PLC
Sistema de modulació
OFDM
Hardware
CENELEC
Protocol
DLMS / PRIME
Interfície de comunicació òptic
Tipus
Serial;bi-directional
Protocol
DLMS
Interfícice de comunicació òptic
Hardware
IEC 62056-21
Pes net (kg)
2

DIMENSIÓ

CONEXIÓ

VÍDEOS

DESCÀRREGUES

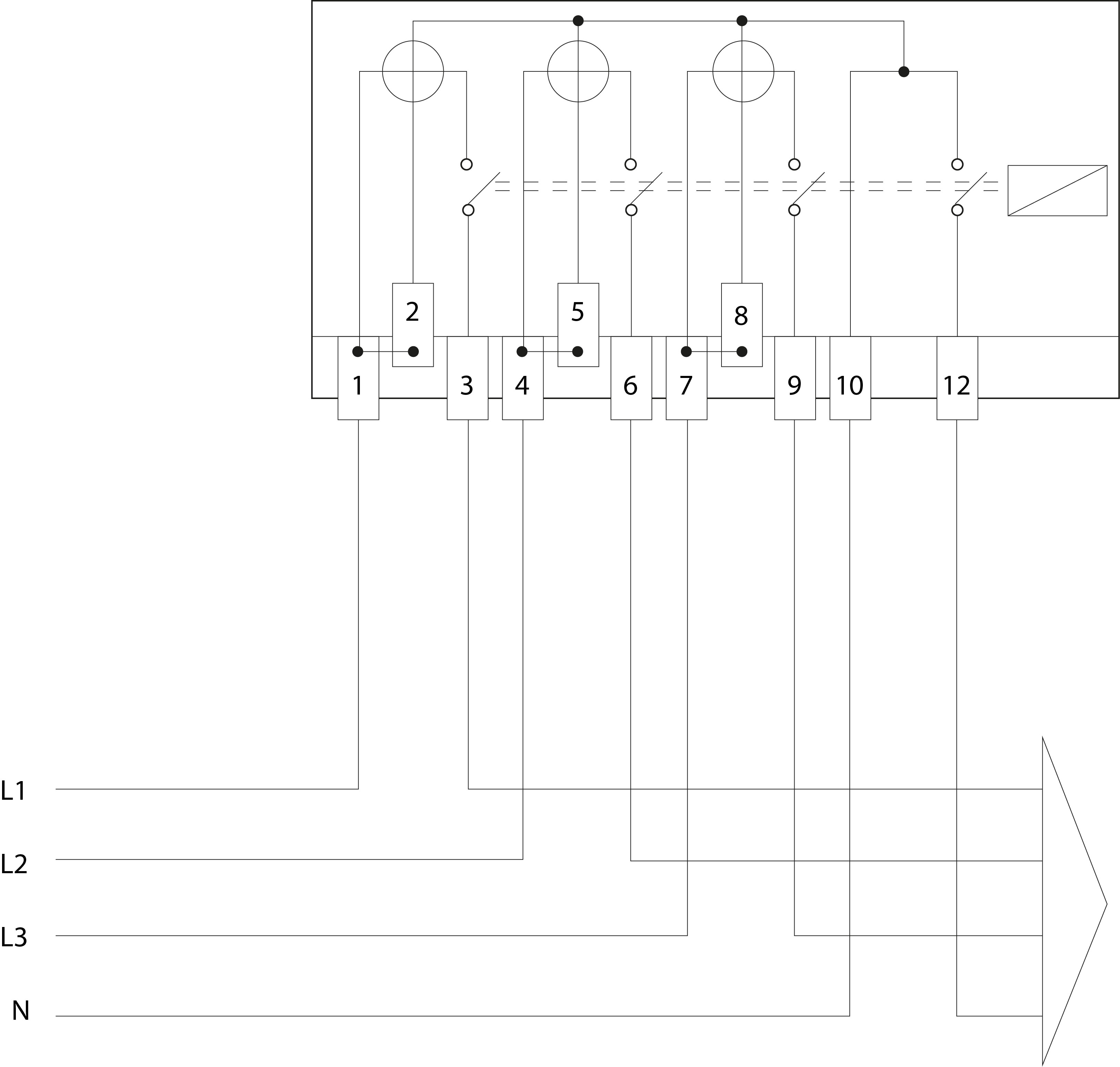

Esquema elèctric JPG
