Transformador amb relé diferencial incorporat de tipus A ultraimmunitzat

WGBU-70

WGBU-70, transformador amb rele diferencial incorporat tipus A

Code: P16012.

  • Secció útil (mm): 70
  • IΔn (A): 0,03 … 3 A
  • Retard: 0,02...1 s
  • Fixació: Fons panell

INFORMACIÓ

Descripció

La sèrie WGBU és un sistema compacte de protecció diferencial. Es compon de transformador toroïdal amb el relé diferencial incorporat.

  • Relè electrònic multigama
    • Sensibilitat seleccionable de 0,03 ... 3 A
    • Retard de tret de 0,02 ... 1 s seleccionable
  • Relè tipus A, amb filtratge de corrents d'alta freqüència i alta immunitat. Mesura en veritable valor eficaç (TRMS).
  • Indicadors LED
    • LED de connexió a xarxa
    • LED de prealarma i tret: 1 centelleig cada 2 s, fugida entre el 25 i el 50 % de sensibilitat triada; 1 llampada cada 1 s, fugida entre el 50 i el 75 % de la sensibilitat triada; 1 llampada cada 0,5 s, fugida superior al 75 % de la sensibilitat triada; llum permanent, tret de la protecció diferencial.

Aplicacions

La sèrie WGBU permet una protecció diferencial fiable, amb un cablejat més simple i estalvi de temps de muntatge. A més, és de fàcil instal·lació per les seves dimensions més compactes en tot el conjunt.

ESPECIFICACIONS

Alimentació en alterna
Tensió nominal
110/230 V ~ ±20 %
Freqüència
50/60 Hz
Alimentació en alterna (aïllament)
Tensió de prova (kV)
2,5 kV ~
Sortides digitals de relé
Tensió nominal
250 V ~
Corrent nominal
6 A ~
Càrrega resistiva (màx.)
250 Vca / 8 Aca
Altres sortides digitals de relé
Vida elèctrica
2 x 105
Tensió d'aïllament
250 V ~
Característiques ambientals
Temperatura de treball
-10 … +50 ºC
Grau de protecció
IP 20 (bornes), IP 41 (trasquadre)
Característiques mecàniques
Fixació
DIN rail
Mida (mm) amplada x alçada x profunditat
196 x 110 x 46 (mm)
Protecció
Tipus d'element de tall
Contactor o Magnetotèrmic + bobina de dispar
Indicació per LED
tensió alimentació Xut per fuga Prealarma
Mesura
Veritable valor eficaç (TRMS)
Protecció diferencial
Transformador
Incorporat, sèrie WG
Tipus
Tipus A ultraimmunitzat
Sensibilitat (I∆n) A
0,03 … 3 (seleccionable)
Temps de retard (t∆)
0,02 … 1 s (seleccionable)
Normes
Normes
IEC 1008, IEC 255-5, UNE 801-2, UNE 801-3, UNE 801-4, UNE 60730-1
Pes net (kg)
0,375

DIMENSIÓ

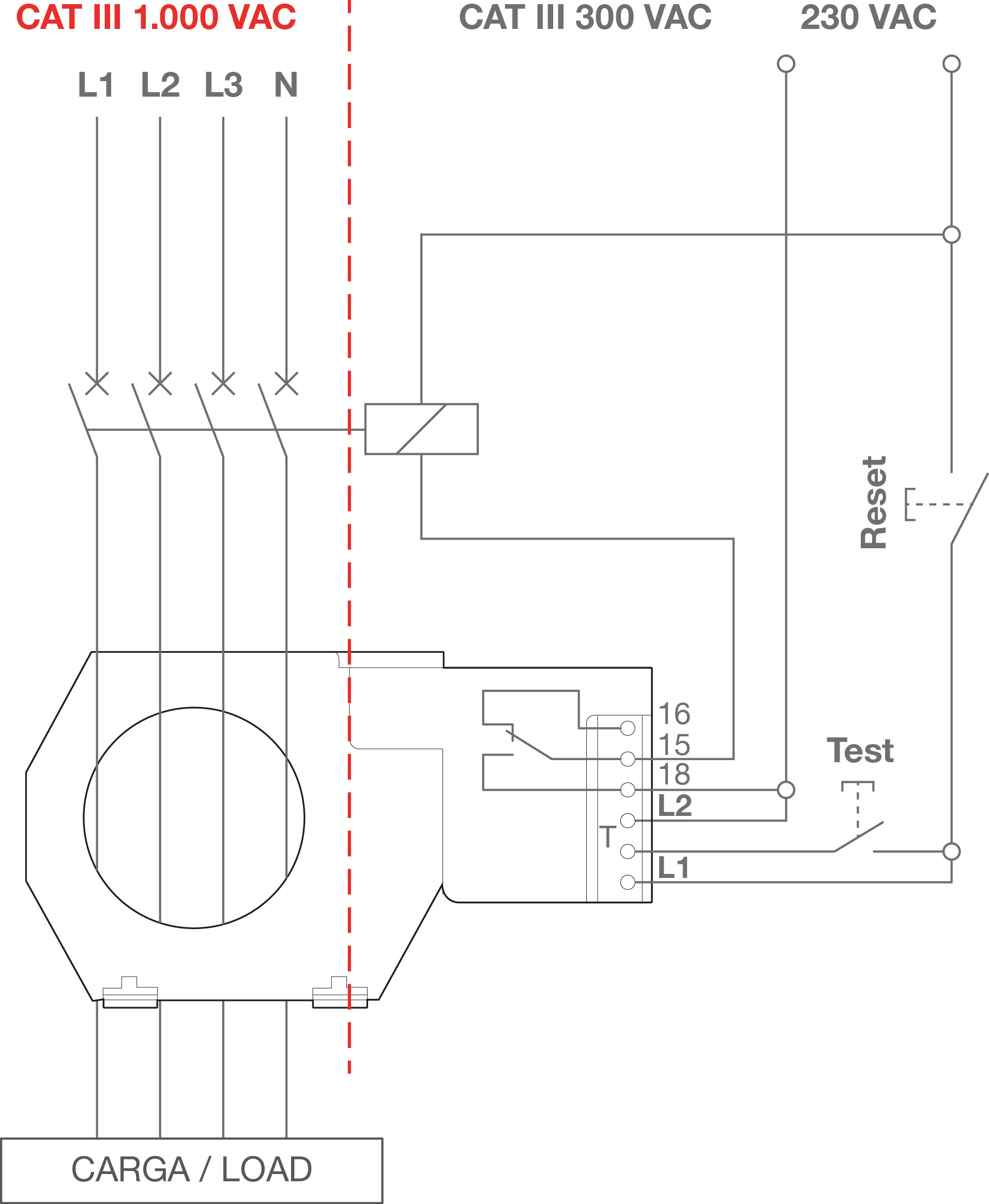

CONEXIÓ
