Mòduls expandibles E/S relé, sistema Line

Line-M-8I6O

Line-M-8I6O, Mòdul d'expansió de 8 entrades digitals i 6 sortides digitals de relé

Code: M58E08.

  • Protocol: Modbus/RTU
  • Comunicacions: Bus-Line
  • Nº relés: 6
  • Entrades digitals: 8
  • Fixació: Carril DIN

INFORMACIÓ

Descripció

Mòdul de 8 entrades i 6 sortides de relés, lliures de potencial.

Els mòduls d'expansió de la gamma line permeten ampliar prestacions dels line-EDS-Cloud, line-EDS-PS en qualsevol de les seves versions d'una manera senzilla.

Permeten afegir als equips sortides i entrades digitals, entrades i sortides analògiques o una combinació de les mateixes.

Els mòduls es connecten lateralment i són detectats automàticament en el moment de la connexió lateral, cosa que simplifica enormement la instal·lació i la configuració dels mateixos.

Aplicacions

  • Ampliació d'entrades / sortides dels line-EDS.
  • Alarmes totalment programables de forma independent segons un valor baix, alt, histèresi, retards a connexió desconnexió, estat de repòs normalment obert o tancat i enclavament.
  • Control d'estat d'elements de la instal·lació utilitzant l'estat de les entrades del mòdul.

ESPECIFICACIONS

Alimentació en contínua
Consum
max. 4 W
Característiques mecàniques
Mida (mm) amplada x alçada x profunditat
52.5 x 118 x 70 (mm)
Tipus de cargol
Flat, M2.5
Envoltant
Self-extinguishing V0 plastic
Parell de collament
≤ 0.4 Nm
Secció de cable en borns d'alimentació
2.5 mm2
Secció de cable en borns d'entrades / sortides
2,5 mm 2
Fixació
DIN rail
Característiques ambientals
Grau de protecció
IP30, Front: IP40|IK08
Humitat relativa (sense condensació)
5 … 95%
Temperatura d'emmagatzematge
-20 … +70 ºC
Temperatura de treball
-10 … +50 ºC
Característiques elèctriques
Tensió màxima
275 V ~
Circuit de mesura de tensió
Impedància d'entrada
3kΩ
Normes
Seguretat elèctrica, Altitud màx. (m)
2000
Seguretat elèctrica, Categoria de la instal·lació
CAT III 300 V
Normes
UNE-EN 61010-1, UNE-EN 61000-6-2, UNE-EN 61000-6-4
Interfície d'usuari
LED
15 LED
Entrades digitals
Aïllament
3,75 kV~
Quantitat
8
Tipus
Optoacoblada
Amplada mínima del senyal
10 ms
Sortides digitals de relé
Quantitat
6
Tipus
Clase A, filtrat de corrent d'alta frequencia
Corrent màxima
5 A ~
Tensió màxima de contactes oberts
250 V ~ / 30 Vdc
Vida mecànica
5 x 106 cicles
Potència màxima de commmutació
1250 VA / 150 W
Sortides digitals de relé- Vida elèctrica (a màxima càrrega)
5 x 104 ciclos
Pes net (kg)
0,15
Protecció
Element
Varistor

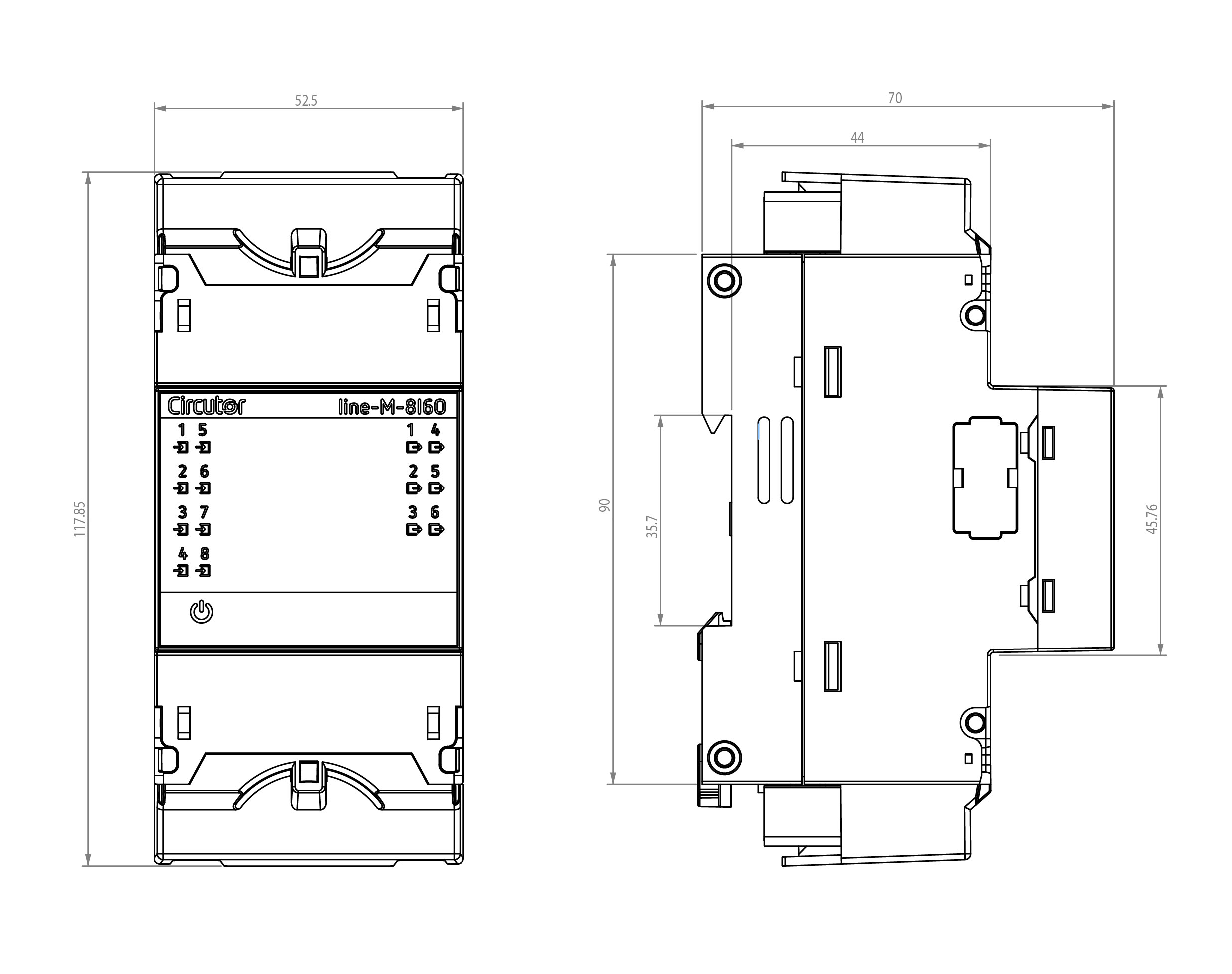

DIMENSIÓ
