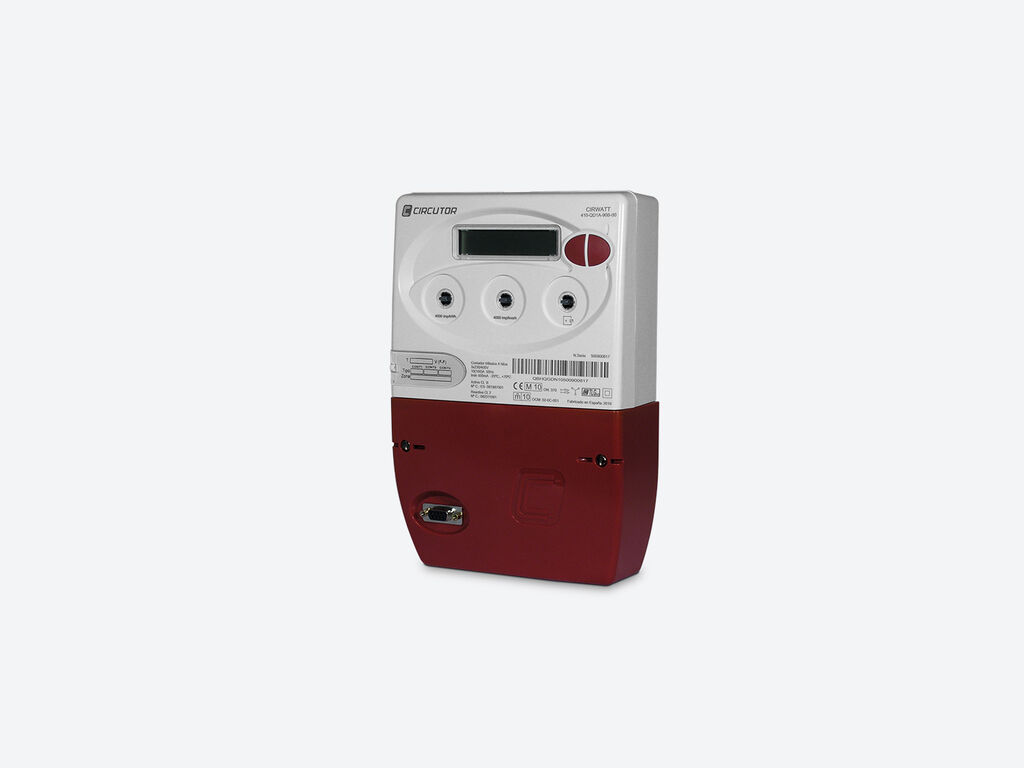

Comptador trifàsic connexió indirecta

402-MT5B-A0B10

402-MT5B-A0B10, Comptador trifàsic connexió indirecta

Code: QBP1D

  • Tipus Consumidor: 1
  • Comunicacions: RS-232 | Ethernet
  • Classe (Activa/Reactiva): 0.2S/0.5
  • Sistema: Trifàsic
  • Mesura: Indirecta
  • Rang mesura (V): 3x63,5/110
  • Rang mesura (A): …/5
  • Quadrants: 4
  • Freqüència ( Hz): 60

INFORMACIÓ

Descripció

CIRWATT-B410T és un comptador trifàsic indirecte, registrador i multitarifa, classe B en energia activa segons Directiva Europea MID (EN 50470) o classe 1 segons IEC-62053-21 i energia reactiva classe 1 segons IEC-62053-23, amb disponibilitat de múltiples opcions de comunicacions i mòduls d'expansió que permeten adaptar-se a qualsevol tipus d'instal·lació industrial i de sector terciari.

Aplicacions

CIRWATT B-410T és idoni per a subministraments a Baixa i Mitja Tensió usant transformadors de corrent externs. Oferint solucions per a una gran varietat d'instal·lacions com: centres comercials, indústries i zones residencials d'alt consum. Disponible en 2 quadrants per a consums denergia o 4 quadrants per a les plantes fotovoltaiques (generació i consum denergia).

ESPECIFICACIONS

Alimentació en alterna
Tensió nominal
3 x 57 (100) V… 3 x 230 (400) V
Freqüència
50 / 60 Hz
Consum
< 2 W; < 10 VA
Tolerància
80 % ... 115 % Un
Especificacions de la bateria
Tipus
Lithium
Garantia de rendiment
> 20 years @ 30 ºC
Memòria
Tipus
Serial flash
Temps de registre
4000
Capacitat de memòria
Dades: memòria no-volàtil, Setup i esdeveniments: serial-flaix
Circuit de mesura de tensió
Tensió nominal
3x57/100 ... 3x230/400 V
Consum
< 2 W; 10 VA
Freqüència nominal
50 / 60 Hz
Connexió
Asymmetrical
Circuit de mesura de corrent
Corrent màxim (Imàx.)
10 A
Corrent mínima (Imin)
< 0,5 x Itr
Corrent de referència (Iref)
…/ 5 A
Current measurement circuit
Consumption
< 0,1 V·A
Precisió de mesures
Mesura d'energia activa (kWh)
IEC 62053-22 (Class 0,2S)
Mesura d'energia reactiva (kvarh)
IEC 62053-23 (Class 0,5 / 1 / 2)
Comunicació sèrie
Tecnologia / Tipus
RS-232
Protocol
REE, basado en IEC 870-5-102
Comunicacions xarxa
Tecnologia / Tipus
Ethernet
Comunicació xarxa
Protocol
REE, basado en IEC 870-5-102
Interfície d'usuari
Tipus de pantalla
LCD
Resolució de pantalla
hasta 8 dígits (8 mm)
Característiques ambientals
Temperatura de treball
-25 ... +70 ºC
Temperatura d'emmagatzematge
-40 ... +85 ºC
Humitat relativa (sense condensació)
95 % max.
Característiques mecàniques
Envoltant
DIN 43859
Mida (mm) amplada x alçada x profunditat
172 x 255 x 67 (mm)
Prestacions
Tancament de facturació
12 tancaments per contracte. Data i hora programable
Corba de càrrega
2 corbes de càrrega, temps d'integració programable (1 ... 253 min)
Programació de tarifes
12 jornades 10 tipus de dades 9 tipus de tarifes 30 dies festius
Opcional
Comunicacions: RS-232 / PLC ,RS-485 / PLC, RS-232 / RS-232 , RS-485 / RS-485, RS-232 / RS-485, RS-232 / Ethernet, R-485 / Ethernet Targetes d'expansió: Sense entrades / sortides, 4 sortides relé (Indicador de Tarifa), 2 entrades relé / 4 sortides impulsos, 4 entrades d'impulsos, Mesura de corrent diferencial, 2 sortides relé / 2 sortides d'impulsos, / 2 entrades d'impulsos
Rellotge
Tipus
Calendari Gregorià
Font
Oscil·lador compensat en temperatura
Precisió (EN 61038)
< 0,5 s/day (23 ºC)
PLC
Sistema de modulació
DSCK amb sistema de repetidors
Hardware
CENELEC A or CENELEC B
Protocol
CirPLC & PEP (PLC Encapsulated Protocol)
Interfície de comunicació òptic
Tipus
Serial;bi-directional
Protocol
REE, based on IEC 870-5-162
Interfícice de comunicació òptic
Hardware
IEC 62056-21
Normes
Normes
UNE-EN 50470-1 Electricity metering equipment (a.c.) -- Part 1: General requirements, tests and test conditions - Metering equipment -class indexes B-) UNE-EN 50470-3 Electricity metering equipment (a.c.) -- Part 3: Particular requirements - Static meters for active energy -class indexes B-) IEC 62052-11, IEC 62053-21, IEC 62053-22 (Standards for static active energy meters for alternating current of class 0.2s, 0.5s) UNE-EN 55022 (Conducted Emissions: Class B, Radiated Emissions: Class B) UNE-EN 61000-4-2, UNE-EN 61000-4-3, UNE-EN 61000-4-4, UNE-EN 61000-4-5, UNE-EN 61000-4-6, UNE-EN 61000-4-8, UNE-EN 61000-4-11
