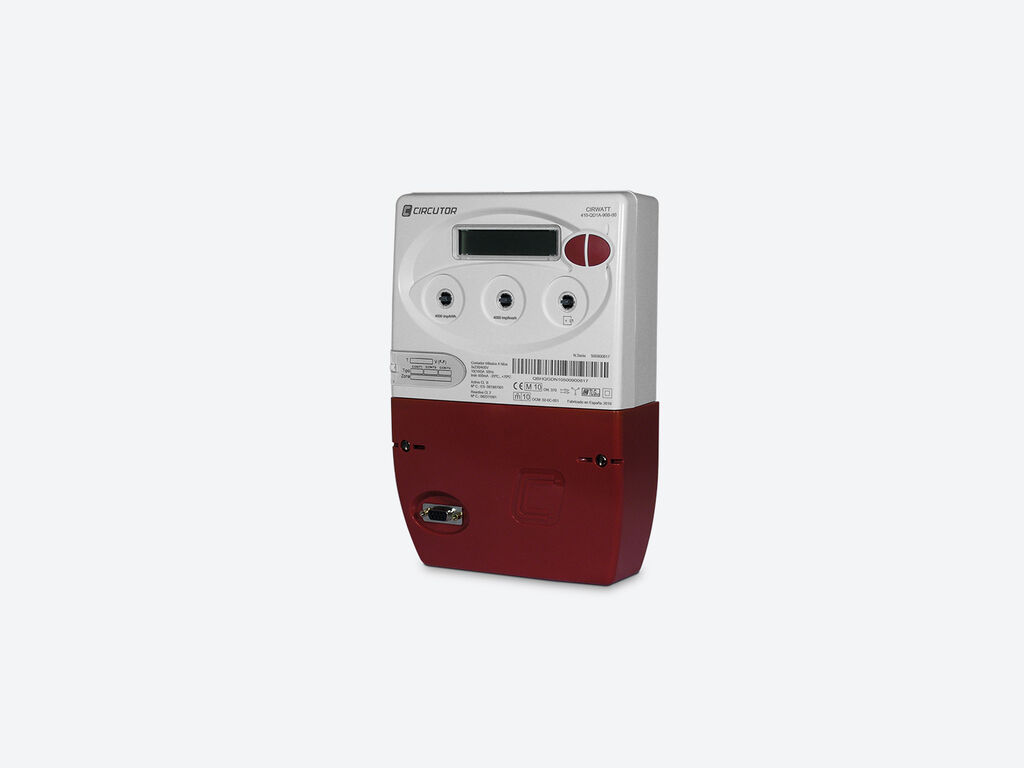

Comptador trifàsic connexió indirecta

Three-phase energy meters

410-QT5A-90B10-TRMC210-500-3.0.2

410-QT5A-90B10-TRMC210-500-3.0.2, Comptador trifàsic connexió indirecta

Code: QB870T03CONSULTAR DISPONIBILIDAD

  • Tipus Consumidor: 3
  • Comunicacions: RS-232 | RS-485
  • Classe (Activa/Reactiva): B (1) / 2
  • Sistema: Trifàsic
  • Mesura: Indirecta
  • Rang mesura (V): 3x230/400
  • Rang mesura (A): …/5
  • Quadrants: 4
  • Freqüència (Hz): 50

Necessiteu més informació sobre aquest producte?

Si teniu qualsevol dubte, parlem-ne.

Parleu amb un especialista

ESPECIFICACIONS

Alimentació en alterna
Tensió nominal
3 x 230 (400) V
Freqüència
50 / 60 Hz
Consum
< 2 W; < 10 VA
Tolerància
80 % ... 115 % Un
Especificacions de la bateria
Tipus
Lithium
Garantia de rendiment
> 20 years @ 30 ºC
Memòria
Tipus
Serial flash
Temps de registre
4000
Capacitat de memòria
Dades: memòria no-volàtil, Setup i esdeveniments: serial-flaix
Circuit de mesura de tensió
Tensió nominal
3x230/400 V
Consum
< 2 W; 10 VA
Freqüència nominal
50 / 60 Hz
Connexió
Asymmetrical
Circuit de mesura de corrent
Corrent màxim (Imàx.)
10 A
Corrent mínima (Imin)
< 0,5 x Itr
Corrent de referència (Iref)
…/ 5 A
Current measurement circuit
Consumption
< 0,1 V·A
Precisió de mesures
Mesura d'energia activa (kWh)
EN 50470 (Class B) IEC 62053-21 (Class 1)
Mesura d'energia reactiva (kvarh)
IEC 62053-23 (Class 2)
Interfície d'usuari
Tipus de pantalla
LCD
Resolució de pantalla
hasta 8 dígits (8 mm)
Característiques ambientals
Temperatura de treball
-40 ... +70 ºC
Temperatura d'emmagatzematge
-40 ... +85 ºC
Humitat relativa (sense condensació)
95 % max.
Característiques mecàniques
Envoltant
DIN 43859
Mida (mm) amplada x alçada x profunditat
172 x 255 x 67 (mm)
Prestacions
Tancament de facturació
12 tancaments per contracte. Data i hora programable
Corba de càrrega
2 corbes de càrrega, temps d'integració programable (1 ... 253 min)
Programació de tarifes
12 jornades 10 tipus de dades 9 tipus de tarifes 30 dies festius
Opcional
Comunicacions: RS-232 / PLC ,RS-485 / PLC, RS-232 / RS-232 , RS-485 / RS-485, RS-232 / RS-485, RS-232 / Ethernet, R-485 / Ethernet Targetes d'expansió: Sense entrades / sortides, 4 sortides relé (Indicador de Tarifa), 2 entrades relé / 4 sortides impulsos, 4 entrades d'impulsos, Mesura de corrent diferencial, 2 sortides relé / 2 sortides d'impulsos, / 2 entrades d'impulsos
Rellotge
Tipus
Calendari Gregorià
Font
Oscil·lador compensat en temperatura
Precisió (EN 61038)
< 0,5 s/day (23 ºC)
PLC
Sistema de modulació
DSCK amb sistema de repetidors
Hardware
CENELEC A or CENELEC B
Protocol
CirPLC & PEP (PLC Encapsulated Protocol)
Interfície de comunicació òptic
Tipus
Serial;bi-directional
Protocol
REE, based on IEC 870-5-138
Interfícice de comunicació òptic
Hardware
IEC 62056-21
Pes net (kg)
6,5
