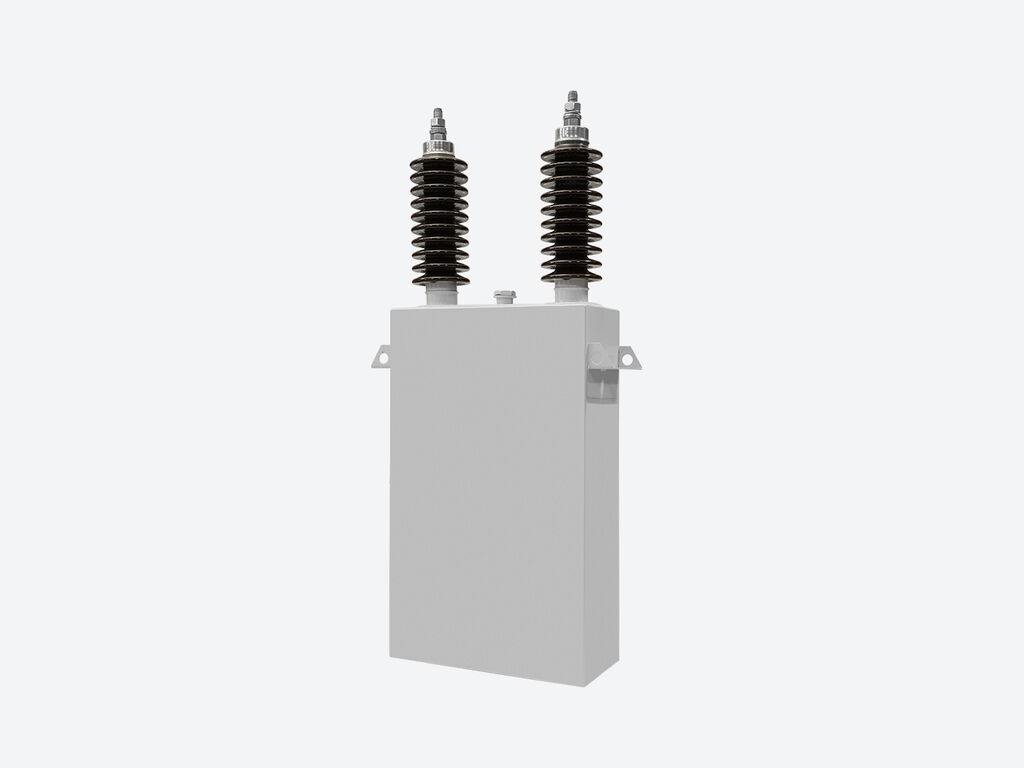

Condensador monofàsic de mitjana tensió

CHV-M 600/6,35

CHV-M 600/6,35, Condensador monofàsic de Mitja Tensió

Code: R8B600000635E

  • BIL (kV): 28/75
  • Mesura: Monofàsic
  • Freqüència (Hz): 50
  • Q (kvar): 600
  • Un (V): 6350

INFORMACIÓ

Descripció

Condensador de Mitja Tensió CHV, format per diferents elements capacitius bàsics. Aquestes unitats bàsiques es connecten en grups sèrie i paral·lel amb la finalitat d'obtenir la potència a tensió necessària.

Tots els elements estan protegits per un fusible intern que en cas de defecte es desconnectarà, aïllant únicament la unitat bàsica danyada. La protecció per fusibles interns ens aporta més seguretat del sistema i continuïtat de servei.

Aplicacions

Els condensadors CHV-M són utilitzats per a la formació de bateries de MT,
tant fixes com automàtiques.

Depenent de la potència i tensió requerides, variarem el nombre de condensadors en paral·lel i/o sèrie. La caixa d'acer inoxidable fa que el condensador CHV sigui versàtil tant per a ús interior com exterior.

ESPECIFICACIONS

Característiques elèctriques
Tensió
6350 V
Sobretensió
1,1 Un 12 h en 24 hores
Resistència de descàrrega
Location: Indoor Discharge time: ≤ 10 minutes Residual voltage: ≤ 75 V
Potència
600 kvar
Pèrdues (W)
≤ 0,15 W / kvar
Característiques ambientals
Instal·lació, lloc, posició.
Indoor / Outdoor
Característiques mecàniques
Envoltant
Stainless steel painted RAL 7035. With 2 wings for fixing to the frame to avoid mechanical stress on the porcelain terminals.
Fixació
Horizontal or vertical
Material
Dielectric: Rough polypropylene film Electrode: Laser-cut aluminium foil Impregnating oil: SAS-40E or M/DBT (PCB-free)
Mida (mm) amplada x alçada x profunditat
350 x 1247 x 175 (mm)
Aïllament
Material
Porcellana
Nivell de pol·lució
16 mm/kV
Nivell d'aïllament
28/75 kV
Normes
Normes
IEC 60871-1, IEC 60871-5
Pes net (kg)
79,2
