Circutor | 21 de maig de 2024
La instal·lació correcta d’equips de protecció diferencial assegura tant la protecció de les persones com la de les càrregues de la teva instal·lació. La vigilància i el monitoratge de fuites també ens ajuda a detectar errors d’aïllament en conductors i receptors. Aquest tipus d’errors també poden posar en perill la continuïtat del subministrament de la instal·lació, generar parades de servei i augmentar considerablement els costos operatius.
Per tant, les instal·lacions de relés de protecció diferencial asseguren la continuïtat de servei de la teva instal·lació i evita decrements en els índexs de productivitat i pèrdues econòmiques a causa de parades de servei.
És obvi que un relé de protecció ha de disparar quan hi hagi una fuita de corrent a terra que pugui posar en risc persones, càrregues o la mateixa instal·lació.
Gran part dels disparaments de diferencials en instal·lacions industrials són deguts a les noves tecnologies aplicades a les càrregues connectades. Actualment, moltes d’aquestes tecnologies disposen d’electrònica de potència per al control, que en milloren el rendiment, però generen una sèrie d’inconvenients en la instal·lació.
Càrregues com ara variadors de velocitat, inversors solars o carregadors de vehicles elèctrics són alguns exemples d’aquest tipus de tecnologia. Aquest tipus de càrregues necessiten la connexió de filtres EMI per no acoblar soroll elèctric a la instal·lació i assegurar-ne el funcionament.
Per contra, simplement pel fet d’estar alimentats, generen fuites a terra (tenen condensadors integrats connectats a terra), que augmenten en funció del nivell de tensió de la instal·lació i fins i tot davant la presència d’harmònics de tensió, i poden fer disparar intempestivament la protecció diferencial.
Per aquest motiu, els diferencials han d’estar preparats per evitar disparaments indesitjats, causats pel funcionament normal de les càrregues, fins i tot per descartar altres fenòmens transitoris que es produeixen en la connexió o desconnexió de les càrregues.
–

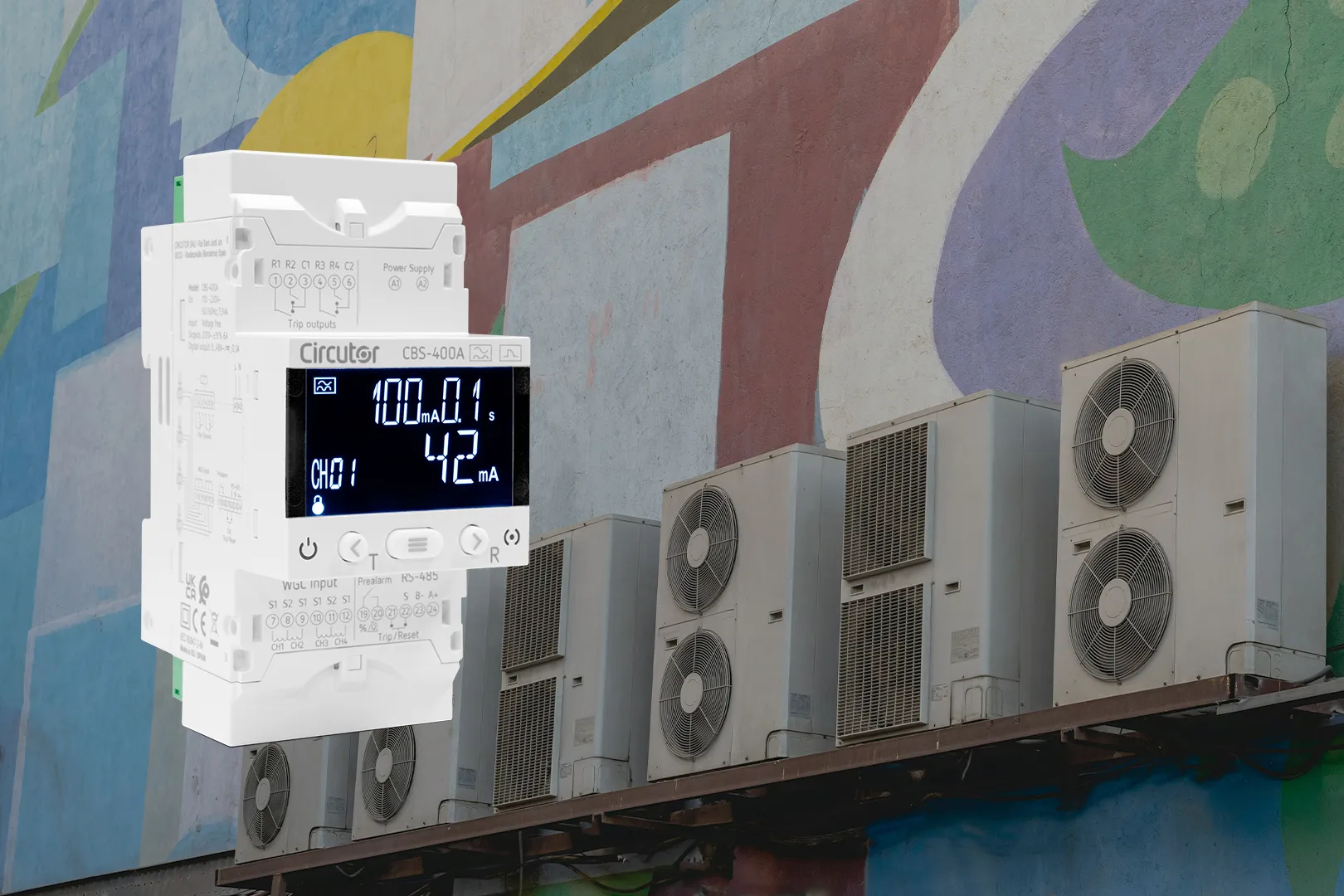

CBS-40A / CBS-400A
Centraletes de protecció i monitoratge diferencial tipus A
Les centraletes CBS-40A i CBS-400A són les solucions perfectes per a la protecció de fins a quatre càrregues o circuits, de manera totalment independent, i garanteixen la millor continuïtat de servei gràcies a totes les prestacions que ofereix el sistema ultraimmunitzat.
Aquesta solució és ideal per a quadres de protecció en els quals hi hagi més d’una càrrega o línia per protegir, perquè ofereixen una reducció tant de mida com de cost.
Ideal per a manteniment preventiu, amb visualització per pantalla o mitjançant comunicacions, i ofereix una alta immunitat contra transitoris i harmònics.
› 4 canals individuals en un sol equip
› Protecció diferencial Tipus A
› Sistema ultraimmunitzat
› Estalvia cost i espai
Aquells dispositius sense sistema ultraimmunitzat poden disparar a causa d’una fuita superior al 50 % del seu calibre, tal com exigeix la normativa de diferencials, i poden produir un disparament amb un corrent de fuita molt inferior al límit de disparament.
Les centraletes de protecció diferencial CBS-40A i CBS-400A, disposen del sistema ultraimmunitzat per aportar més garantia a la continuïtat de subministrament de la instal·lació.
Marge de disparament entre 85%-100% de la sensibilitat.
Un diferencial pot disparar per sobre del 50% del seu calibre (IEC 60947-2-M). Els equips ultraimmunitzats asseguren el disparament a partir del 85%, només actuen quan és necessari.
Aquells dispositius sense sistema ultraimmunitzat poden disparar a causa d’una fuita superior al 50 % del seu calibre, tal com exigeix la normativa de diferencials, i poden produir un disparament amb un corrent de fuita molt inferior al límit de disparament.
Imaginem que estem protegint un canal o una línia de derivació i instal·lem un relé diferencial amb sensibilitat de 300 mA. Si no utilitzem un relé amb sistema ultraimmunitzat, es podria donar el cas que l’acumulació de fuita a terra sigui inferior a 300 mA i que el dispositiu dispari a partir de 150 mA, un llindar molt inferior als 300 mA a partir dels quals el corrent comença a ser perillós per a l’ésser humà.
Per tant, hi ha una fuita real que no és perillosa per a les persones ni per a la instal·lació, que està fent disparar el diferencial i provoca parades de servei i costos indirectes a la instal·lació.
Per evitar aquest efecte, proposem la instal·lació d’interruptors diferencials ultraimmunitzats, que garanteixen el disparament a partir del 85 % del calibre de l’interruptor. És a dir, seguint amb l’exemple anterior, aquests dispositius asseguren el disparament a partir de corrents superiors a 250 mA i mai excedeixen els 300 mA exigits pel sistema de protecció, de manera que acosten al màxim el nivell de disparament al calibre real del dispositiu de protecció diferencial.
Pot disparar!
No dispara fins a 250 mA
Filtratge de fuites a freqüències altes. Filtra el corrent de fuita amb freqüències superiors a 50/60 Hz per evitar disparaments causats per harmònics.
Els diferencials ultraimmunitzats ofereixen una millor resposta en freqüència perquè discriminen totes les fuites amb freqüència superior a 50/60 Hz. Els corrents a freqüència alta poden afectar la mesura del transformador toroidal i poden arribar a provocar mesuraments erronis i disparaments intempestius.
Per aquest motiu, en «fer-los invisibles» enfront de corrents harmònics, garantim la continuïtat de subministrament i disparem únicament amb valors reals de fuita a 50 o 60 Hz.
Més immunitat als transitoris de la xarxa fins a 3 kA per a impulsos 8/20 μs.
Evita disparaments intempestius davant fenòmens meteorològics o transitoris causats per la xarxa de distribució.
Els diferencials ultraimmunitzats no es veuen afectats per pertorbacions transitòries que puguin aparèixer en instal·lacions elèctriques com ara les associades a factors ambientals com caigudes de raigs o les creades per commutacions de càrregues presents en la instal·lació, ja siguin de caràcter inductiu o capacitiu.
És habitual que la xarxa de distribució es vegi afectada per fenòmens externs com ara caigudes de raigs, que indueixin sobrecorrents fugaços, o transitòries, que es desembarassen en un temps molt ràpid. Aquestes pertorbacions poden arribar a afectar els diferencials, que no estan preparats per tractar aquest tipus de senyals i poden arribar a generar un disparament intempestiu.
Per aquesta raó, el sistema ultraimmunitzat assegura la continuïtat de subministrament i no afecta els diferencials instal·lats quan apareix un efecte transitori de fins a 3 Ka i 8/20 μs de durada.
Les centraletes de relés de protecció diferencial CBS-40A/400A fan encara més fàcil la interpretació de les dades que el seu predecessor CBS-4.
La seva pantalla retroil·luminada canvia de color en funció de l’estat del dispositiu per identificar l’estat de cadascuna de les quatre línies que s’han de mesurar, d’un sol cop d’ull. Mostra els valors en vermell quan algun relé, dels quatre disponibles, ha disparat per acumulació de fuita; en groc quan el nivell de fuita supera el límit de prealarma; en blau quan està en mode programació, i en blanc quan es troba en monitoratge sense alarma.
El nivell de prealarma és totalment ajustable a un valor de consigna personalitzat des del 20 % fins al 100 % de la sensibilitat de disparament ajustada, la qual cosa permet, abans d’arribar al punt de disparament, realitzar un manteniment preventiu i anticipar una aturada de la instal·lació.
Configuració
Repòs
Pre-alarma
Alarma
Manteniment preventiu
Ambdues centraletes disposen de prealarma per pantalla i relé, de manera que, abans d’arribar al nivell de disparament, permet advertir el fet de realitzar un manteniment preventiu, perquè s’anticipa i ofereix un registre d’esdeveniments que facilita la solució d’avaries mitjançant el seu estudi.
Estalvia espai en el quadre elèctric
Gestiona fuites acumulades a la capçalera de la instal·lació, en subquadres o revisa les produïdes directament a les càrregues.
Per fer-ho, disposem d’un ampli rang de transformadors de protecció WGC amb seccions des de 20 mm fins a 500 x 200 mm.
Monitora les teves fuites amb CBS-400A
La CBS-400A disposa d’un canal RS-485 per comunicar-te mitjançant protocol Modbus RTU amb el teu sistema Scada. Visualitza remotament la fuita de corrent del teu diferencial per avançar-te a qualsevol problema, i crea alarmes abans que el dispositiu dispari, per evitar costos indirectes per desconnexió de línies o càrregues.
Els relés CBS-40A/CBS-400A són la protecció tipus A més completa per garantir la seguretat de les persones i assegurar la continuïtat de subministrament en instal·lacions elèctriques. El seu sistema ultraimmunitzat garanteix que només es produirà un disparament quan sigui totalment necessari, i evita pèrdues econòmiques per disparaments no desitjats.
Sector Industrial
Sector Telecomunicacions
Infraestructures
Sector Serveis
Ampli rang de corrents de fuita
Les centraletes CBS-40A/400A poden gestionar fuites acumulades a la capçalera de la instal·lació, en subquadres o revisar les produïdes directament en les càrregues.
Per fer-ho, disposem d’un ampli rang de transformadors de protecció WGC amb seccions des de 20 mm fins a 500 x 200 mm.
Instal·lació sense interrupció del subministrament
Per a aquelles instal·lacions en què no sigui possible fer una aturada, les centraletes CBS-40A/400A disposen d’un ampli rang de transformadors de nucli partit TP-WGC. Aquesta solució en permet la instal·lació sense necessitat de programar una aturada de servei en la instal·lació.
Pots obtenir més informació dels nostres transformadors de protecció diferencial:
Et deixem l’enllaç a tres vídeos perquè puguis aprofundir sobre com assegurar la continuïtat de subministrament de la teva instal·lació mitjançant solucions de protecció diferencial. Amb aquesta informació tindràs totes les claus per assegurar que els teus diferencials disparin quan realment sigui necessari, evitar disparaments indesitjats i millorar els costos operatius de la teva instal·lació.
Tres claus per configurar correctament la teva protecció diferencial
Poden els harmònics fer disparar el teu diferencial?
