Això afecta equips habituals com ara variadors de velocitat, inversors, sistemes d'alimentació ininterrompuda, punts de recàrrega de vehicles elèctrics, equips d'ofimàtica o sistemes LED presents tant en aplicacions industrials com en l’ús quotidià.
Tanmateix, els dispositius de protecció diferencial de tipus A, AC o F no detecten les fuites de corrent continu. Això pot comprometre la continuïtat del servei, provocar incendis o fins i tot posar en perill la vida de les persones.
Quan instal·lem diferencials en sèrie, aigües amunt de la càrrega, la selecció correcta del dispositiu no ha de tenir en compte únicament el tipus de càrrega. També cal considerar altres aspectes que permetin una coordinació adequada del sistema de proteccions.
Per garantir la selectivitat vertical, sempre s’han de complir tres condicions: amperimètrica, cronomètrica i de tipus.
La sensibilitat d’un interruptor diferencial sempre ha de ser superior a la del diferencial situat aigües avall. D’aquesta manera, en cas que es produeixi una fuita, actuarà primer el dispositiu més proper al punt de la instal·lació afectat, evitant que es desconnecti tota la línia.
Per assegurar aquesta selectivitat, es recomana ajustar la sensibilitat a un valor aproximadament tres vegades superior al del diferencial inferior.
De la mateixa manera que passa amb la sensibilitat, els temps de d’actuació dels interruptors diferencials també han de ser superiors en el dispositiu situat aigües amunt.
Això garanteix que, davant una fuita, actuï primer el diferencial més proper al punt de fallada. Per mantenir la selectivitat cronomètrica, es recomana ajustar el retard a un valor aproximadament dues vegades superior al que està configurat en el diferencial inferior.

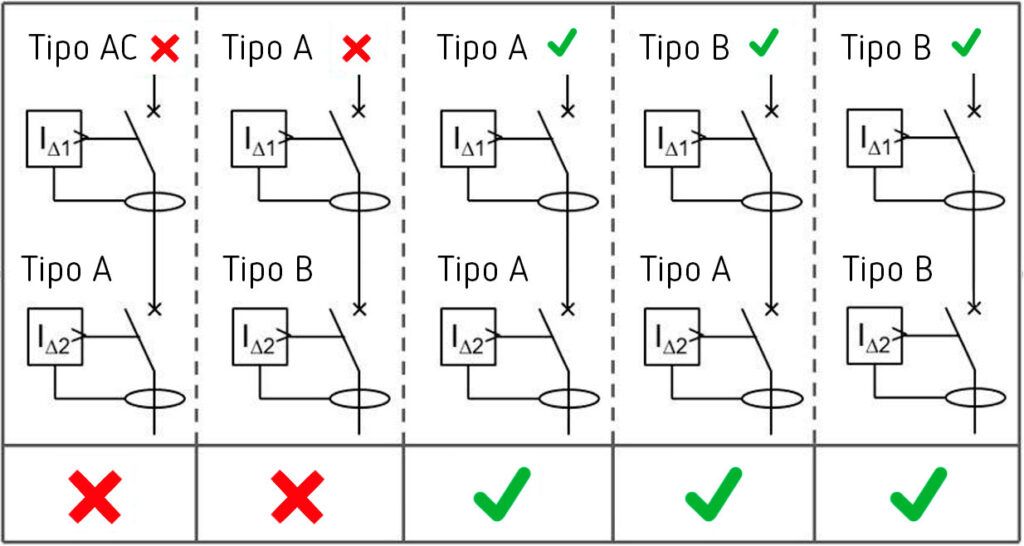

Un altre aspecte important és la selecció correcta del tipus de protecció diferencial. Aquest ha de ser sempre del mateix tipus o d’un tipus superior al que hi ha instal·lat aigües avall.
D’aquesta manera, es garanteix la continuïtat del servei i s’eviten actuacions intempestives que puguin afectar tota la instal·lació.
Davant la necessitat creixent de protegir aquest tipus de càrregues, Circutor disposa d’un ampli ventall de solucions de protecció diferencial de tipus B.

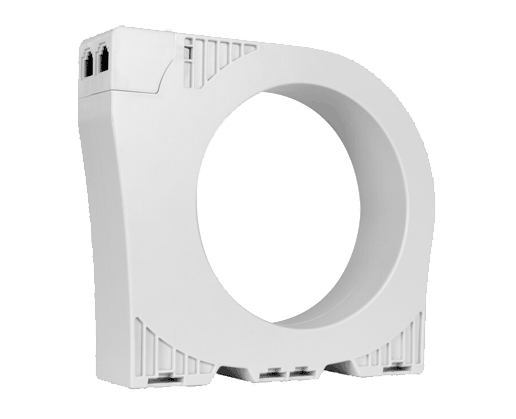

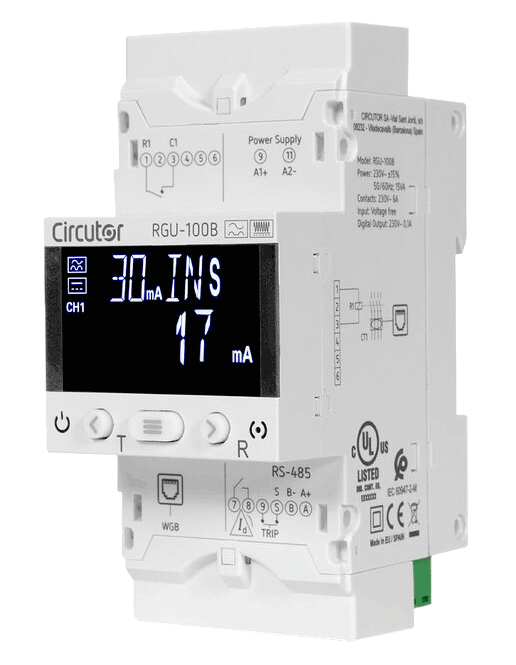

L’RGU-100B és un relé diferencial associat a transformadors de la gamma WGB i amb comunicacions RS-485 mitjançant Modbus RTU, amb diàmetres interiors de fins a 140 mm, que permeten protegir càrregues de fins a 630 A.
L’equip és configurable amb sensibilitats a partir de 30 mA i disposa d’actuació instantània o programable en el temps. A més, mostra a la pantalla el nivell de fuita en el moment de l’actuació, fet que facilita l’ajust precís de la sensibilitat segons les necessitats de la instal·lació.
Així mateix, registra el nivell de fuita en CA, en CC o el total combinat CA+CC, cosa que ajuda a identificar fàcilment l’origen de l’anomalia.

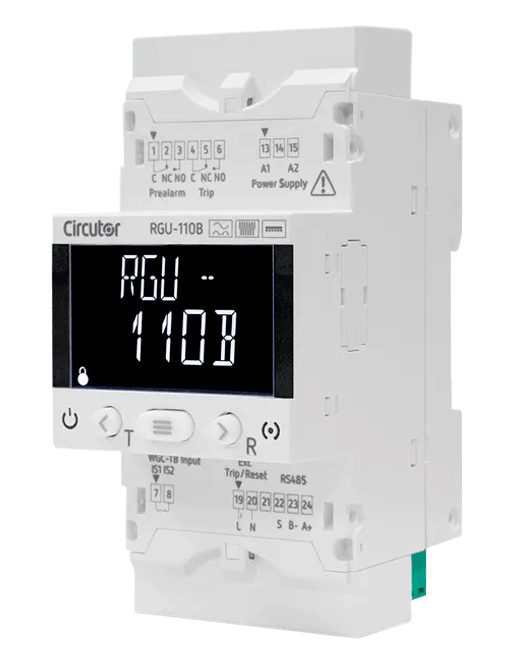

L’RGU-110B és un relé electrònic de protecció diferencial de tipus B dissenyat per detectar i gestionar corrents de fuita en instal·lacions elèctriques modernes.

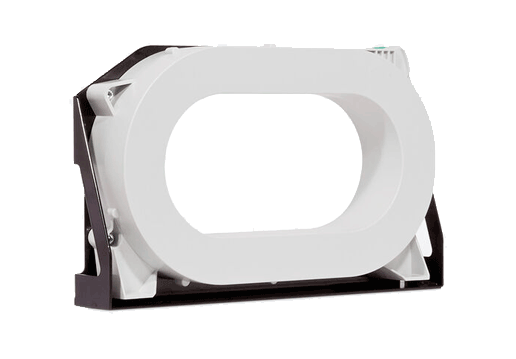

Juntament amb els transformadors WB, protegeix i monitoritza totes aquelles instal·lacions elèctriques en què, pel tipus de càrrega, la legislació vigent o els requisits del fabricant, és necessari instal·lar protecció diferencial de tipus B.
La sèrie RGU-110B disposa de transformadors per protegir càrregues de fins a 4.000 A, fet que permet una coordinació correcta del tipus de protecció en subquadres o quadres generals, així com la protecció de grans càrregues, com els variadors de velocitat.

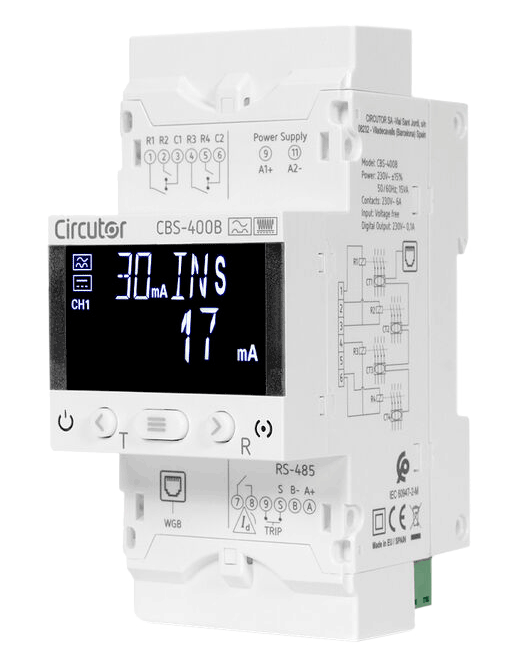

El CBS-400B és un relé diferencial associat a transformadors de la gamma WGB i amb comunicacions RS-485 mitjançant Modbus RTU, amb diàmetres interiors de fins a 140 mm, que permeten protegir càrregues de fins a 630 A.
L’equip és configurable amb sensibilitats a partir de 30 mA i disposa de quatre canals per protegir quatre circuits totalment independents en només tres mòduls de carril DIN. També disposa d’actuació instantània o programable en el temps.
Igual que l’RGU-100B, permet visualitzar a la pantalla el nivell de fuita en CA, en CC o el total combinat CA+CC.
És recomanable revisar detingudament els manuals d’equips com ara variadors trifàsics, inversors, punts de recàrrega o sistemes d’alimentació ininterrompuda.
Els fabricants d’aquesta mena d’equips amb conversió AC/DC especifiquen que l’única manera de garantir una protecció adequada és mitjançant l’ús de diferencials de tipus B.
D’aquesta manera, s’assegura el funcionament correcte del sistema, es prevenen possibles accidents i es manté la continuïtat del subministrament elèctric.
