Com podem analitzar els efectes d’una «apagada elèctrica» en una empresa?

Una interrupció del sistema elèctric de llarga durada provoca una aturada total de les instal·lacions i dels receptors, llevat que es disposi de generadors auxiliars. Però com podem obtenir informació detallada i precisa del que va passar a la instal·lació?

El dilluns 28 d'abril, la península Ibèrica va patir una apagada inusual i sense precedents. Llums, transport públic, indústria, sector terciari, comunicacions, ascensors, semàfors... tot va quedar fora de servei. Durant unes hores caòtiques i històriques, vam viure sense electricitat. Segons fonts oficials, «van desaparèixer sobtadament» 15 gigawatts de la xarxa elèctrica, l'equivalent al 60 % de l'energia que s'estava consumint en aquell moment.

Algunes empreses, com ara Circutor, es van veure forçades a aturar tota activitat comercial, de fabricació i logística, fet que va afectar greument el seu funcionament habitual. Aquest fenomen va generar desconcert sobre l'afectació a les càrregues de la instal·lació. Per obtenir dades fiables sobre la magnitud del problema, hi ha solucions com els analitzadors de qualitat de subministrament, que permeten registrar i reportar esdeveniments en el subministrament elèctric, a més de detectar incidències en el reinici del sistema.

El paper de l'analitzador de qualitat QNA-600 a Circutor

A Circutor utilitzem el nostre analitzador de qualitat de subministrament QNA-600, que ens va ajudar a comprendre la magnitud de l'apagada fins i tot durant l'esdeveniment, gràcies a la seva bateria incorporada, que manté la comunicació activa i permet descarregar les dades des de qualsevol ordinador.

El QNA-600 està certificat com a equip de classe A, segons la darrera edició de la norma IEC 61000-4-30 (edició 3), cosa que garanteix que les dades registrades compleixen els requisits de precisió i mètode establerts. Per aquest motiu, es tracta d'una eina fonamental per evidenciar el compliment o l'incompliment dels estàndards de qualitat, tant per a les empreses elèctriques o distribuïdores (subministradores) com per als clients (abonats).

Com va afectar l'«apagada elèctrica» a Circutor?

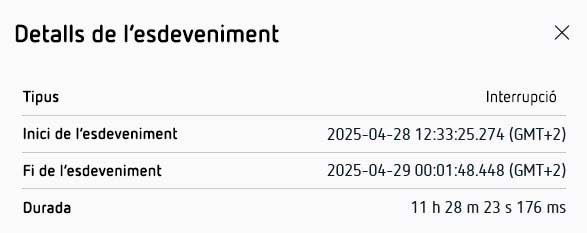

La gràfica següent mostra l'evolució de tensió registrada pel QNA-600 instal·lat a Circutor, amb informació detallada sobre la durada de l'esdeveniment. Aquestes dades permeten entendre millor l'impacte i comportament del subministrament elèctric, que va quedar completament interromput.
