IMPACTO ECONÓMICO

¿Cómo afecta una mala calidad de red?

Desde paradas productivas hasta penalizaciones en factura, los efectos se traducen directamente en costes operativos y pérdida de competitividad.

Fluctuaciones de tensión

Las variaciones de tensión y frecuencia fuera de los límites normativos afectan la operatividad y seguridad de tu instalación.

  • › Daños en equipos electrónicos y PLCs
  • › Paradas de servicio no planificadas
  • › Reducción de la productividad
  • › Aumento de los costes de reparación

Consumo de energía reactiva

La reactiva inductiva o capacitiva reduce la eficiencia y genera recargos mensuales crecientes en la factura eléctrica.

  • › Penalizaciones en la factura eléctrica
  • › Mayor corriente circulante en líneas
  • › Saturación de transformadores de potencia
  • › Reducción de la capacidad de la red

Armónicos de corriente

Los convertidores AC/DC generan armónicos que distorsionan la red, causando sobrecalentamientos, fallos de aislamiento e interferencias.

  • › Sobrecalentamiento de conductores y motores
  • › Disparo intempestivo de protecciones
  • › Deterioro prematuro de condensadores
  • › Menor vida útil de iluminación LED
MARCO DE SOLUCIONES

Calidad de Red: Suministro y Consumo

Para optimizar tu instalación es esencial actuar tanto sobre la energía que recibes como sobre la que consumes. Circutor ofrece soluciones certificadas para ambas dimensiones.

Calidad de Suministro

La energía que entra desde la red

Analiza los parámetros de la energía suministrada por la distribuidora: tensión, frecuencia, armónicos, flicker y eventos de calidad según norma EN 50160 e IEC 61000-4-30 Ed.3.

Calidad de Consumo

Lo que genera tu instalación

Mide y corrige los problemas generados por tus propias cargas: armónicos de corriente, consumo de reactiva inductiva y capacitiva, y desequilibrios entre fases.

CALIDAD DE SUMINISTRO

Analiza la calidad de la energía suministrada desde la red

Analizadores certificados Clase A según IEC 61000-4-30 Ed.3 con informes automáticos de la norma EN 50160, garantizando datos fiables para la toma de decisiones.

—

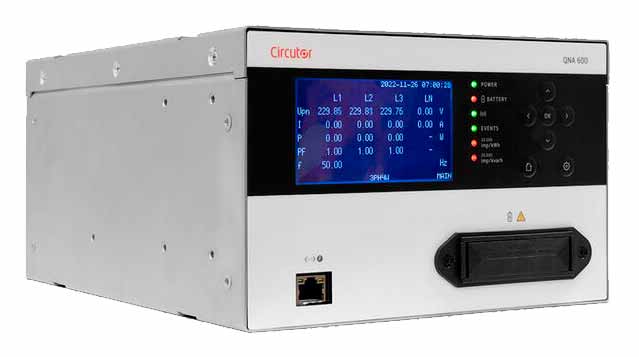

QNA 600

Analizador de calidad de suministro

Analizador certificado Clase A para el análisis global de la instalación. Genera informes automáticos de cumplimiento de la norma EN 50160 sin cálculos manuales.

  • › 100% certificado IEC 61000-4-30 Ed. 3
  • › Informes automáticos EN 50160 semanales o configurables
  • › Curva ITIC automática — detecta daños en equipos
  • › Captura transitorios desde 0,04 ms @ 50 Hz
  • › Armónicos e interarmónicos hasta el 63º
  • › 4G / Wi-Fi / 2×Ethernet + posicionamiento GPS

  • INSTALACIÓN

Conoce a fondo QNA 600

—

CVM-A1600

Analizador certificado Clase A para panel

Tres equipos en uno: analizador de calidad de suministro, analizador de redes eléctricas y contador de energía. Pantalla táctil de 8" con fasores y curva ITIC en tiempo real.

  • › Pantalla táctil 8" con fasores y curva ITIC en tiempo real
  • › Servidor web integrado para acceso local y remoto
  • › Indica dirección de armónicos: red o cargas de la instalación
  • › Datalogger con memoria de hasta 5 años de datos
  • › Oscilografía en tiempo real (osciloscopio integrado)
  • › RS-485 / Wi-Fi / 2×Ethernet / GPS

  • INSTALACIÓN

Conoce a fondo CVM-A1600

—

MYeBOX® 1600A

Analizador de calidad de suministro

Equipo portátil indispensable para auditorías energéticas y revisión de la calidad de suministro y consumo. Configurable remotamente desde la App MYeBOX o la nube MYeBOX Cloud.

  • › Certificado Clase A — IEC 61000-4-30 Ed. 3
  • › App + nube MYeBOX Cloud para gestión remota sin desplazamiento
  • › Compatible con pinzas flexibles MFC y rígidas CPG
  • › Filtro canal de fugas: corriente fundamental con y sin armónicos
  • › Datalogger hasta 5 años · 4G / Wi-Fi / Ethernet / GPS
  • › Corrección remota de errores de cableado desde la App

  • INSTALACIÓN

Conoce a fondo MYeBOX® 1600A

CALIDAD DE CONSUMO · FILTRADO DE ARMÓNICOS

Elimina los armónicos de tu instalación

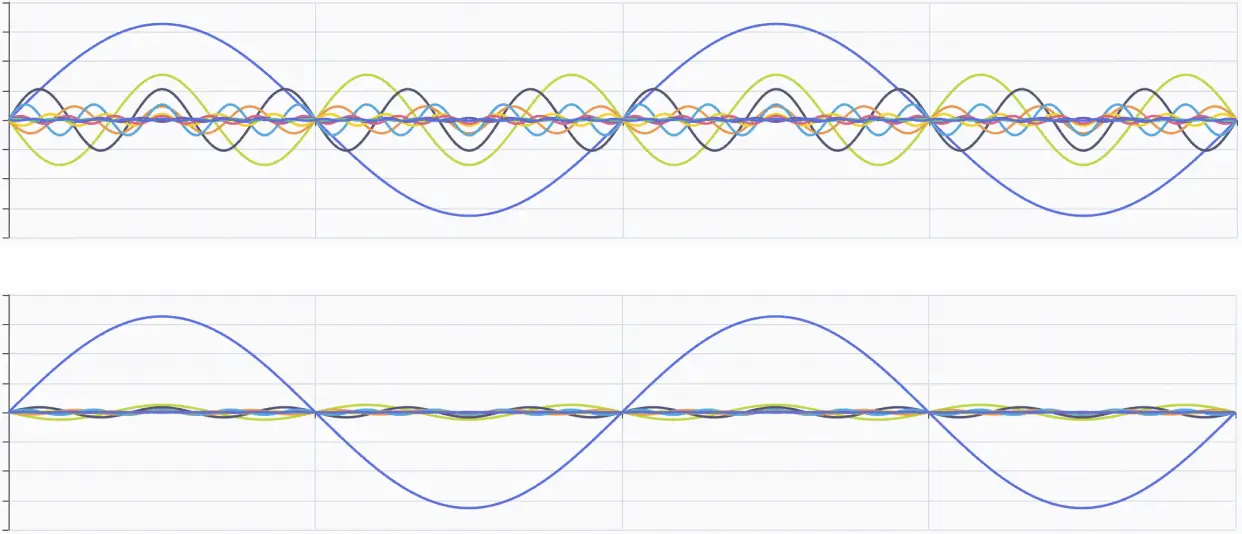

Los convertidores AC/DC en variadores, SAIs, iluminación LED y cargadores de vehículo eléctrico generan armónicos que distorsionan la red. Los filtros activos los eliminan inyectando corrientes en contrafase.

Mejora de calidad de red

  • ›Filtrado de armónicos e interarmónicos hasta el orden 50°
  • ›Equilibrado de corrientes de fase — reduce corriente de neutro
  • ›Mitigación del Flicker: compensación de cargas fluctuantes
  • ›Sistema anti-resonancia con detección y actuación automática

Mejora de eficiencia energética

  • ›Corrección del factor de potencia (cos φ) incluyendo armónicos
  • ›Reducción de corrientes de fase y de neutro
  • ›Incremento de la capacidad útil del transformador
  • ›Gestión térmica inteligente — vida útil garantizada de 15 años

Elige tu solución de filtrado

—

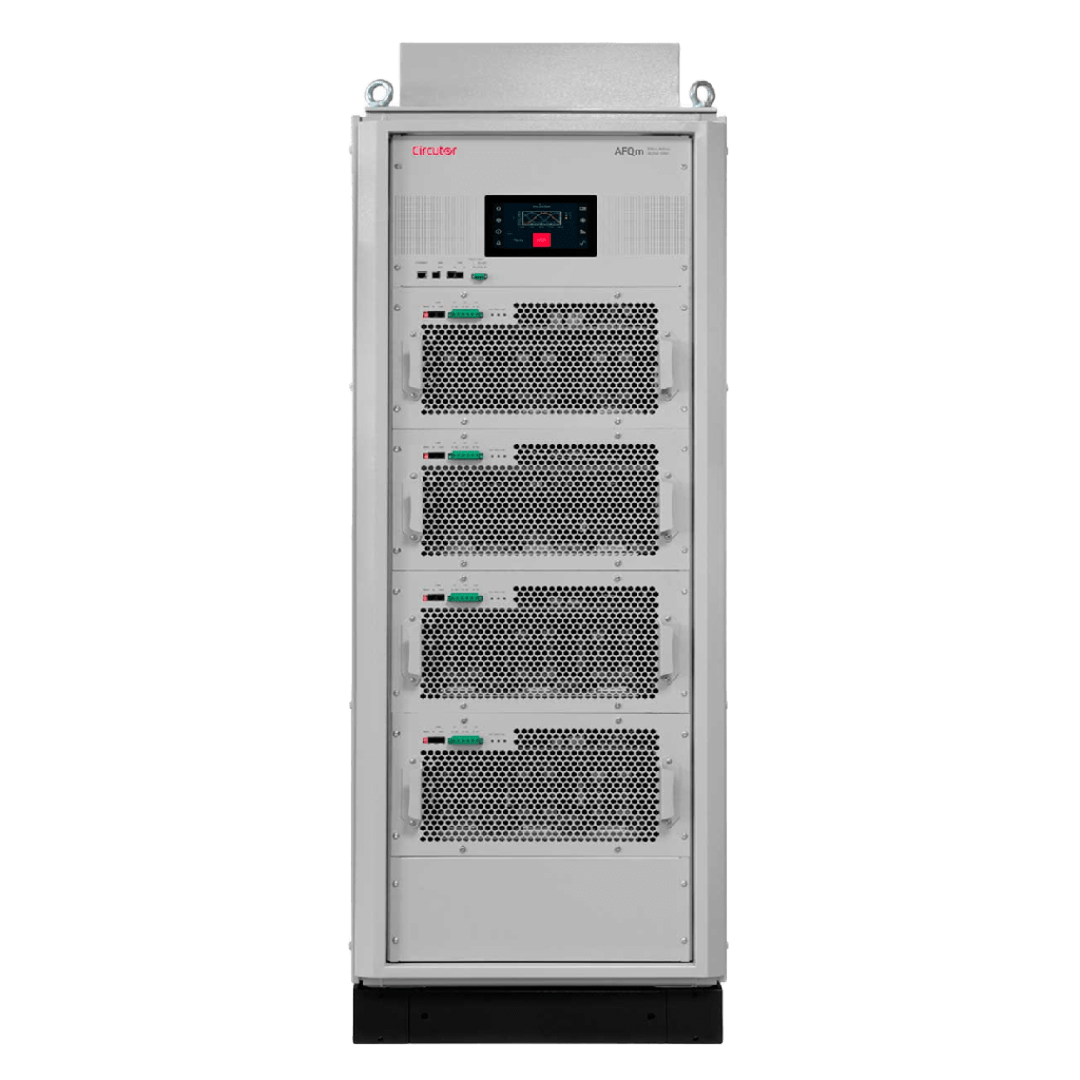

AFQm

Filtro activo multifunción

Última generación con topología multinivel (3-level). Rendimiento superior a sistemas de dos niveles. Ideal para acometidas y subcuadros con alta variabilidad de carga.

  • › 75 A – 400 A (mural y armario)
  • › Multi-tensión: 400 / 480 / 550 / 690 Vca · 50/60 Hz
  • › Eliminación de armónicos hasta el orden 50°
  • › Balance de fases + compensación reactiva multifunción
  • › Pantalla táctil + analizador de redes integrado
  • › Datalogger 7 años · Filtrado según IEEE 519

  • CORRIENTE DE FILTRADO

Conoce a fondo AFQm

—

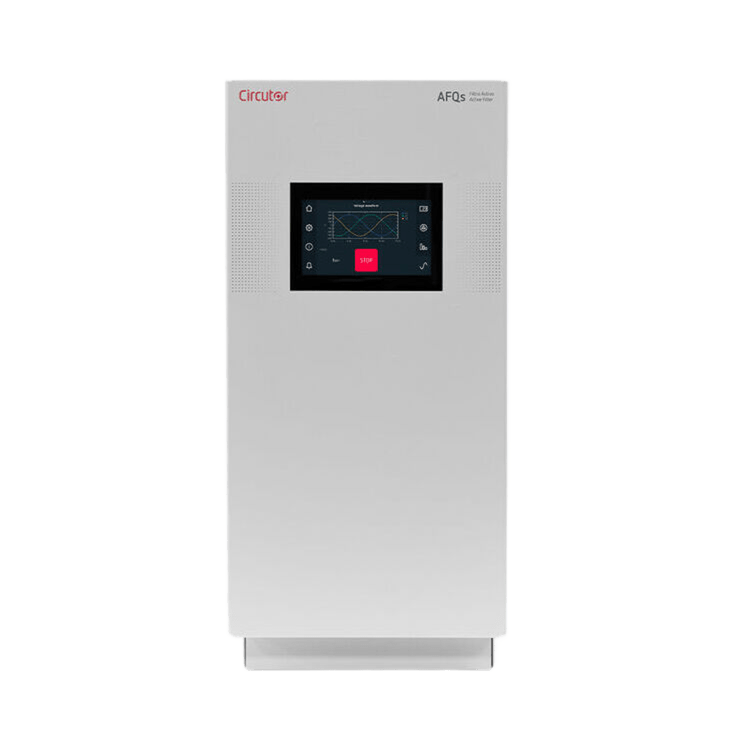

AFQs

Filtro Activo · Carburo de Silicio

Tecnología SiC: 70% más pequeño, solo 13 kg y >98% de eficiencia. Diseñado para instalar junto a variadores de velocidad o en cuadros de motores con espacio reducido.

  • › 30 A — Primer fabricante europeo en aplicar SiC
  • › >98% eficiencia · 13 kg · Volumen reducido un 70%
  • › Armónicos hasta el orden 50° con frecuencias seleccionables
  • › Compensación reactiva inductiva y capacitiva
  • › Equilibrio de corrientes bifásicas en redes de 3 hilos

  • USO RECOMENDADO

Conoce a fondo AFQs

—

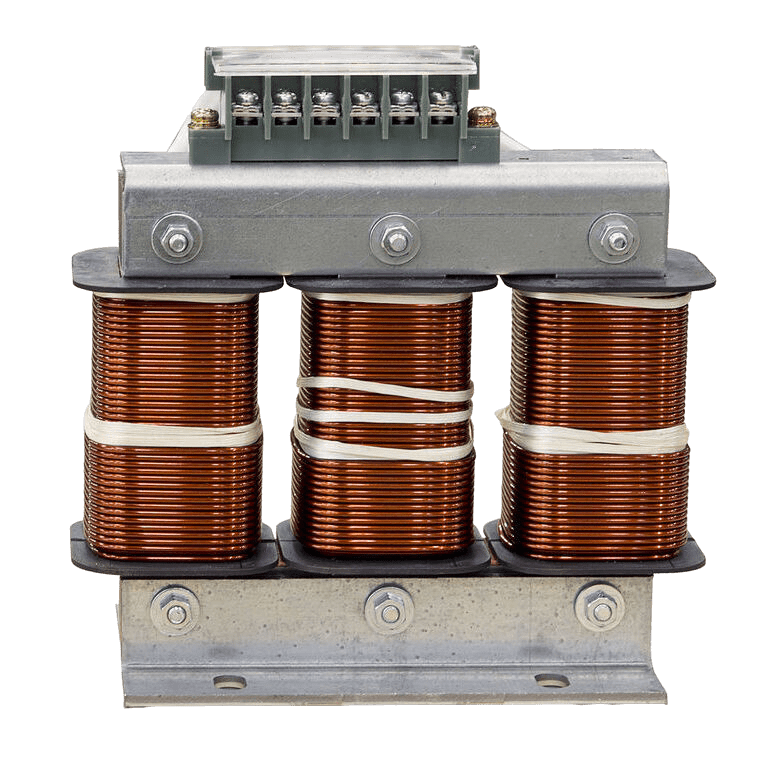

LZL / LRZ

Filtros y reactancias pasivos

Solución pasiva para cargas estables como motores con variadores de frecuencia. Especialmente indicada cuando la corriente es constante y la variabilidad es mínima.

  • › Filtro LCL: THD(I) < 5% en convertidores de 6 pulsos
  • › LRZ hasta 63 A · LRBZ hasta 600 A
  • › LRZ/LRBZ: reduce THD de 40–50% hasta ~20%
  • › Cumple normas EN 61000-4-3 e IEEE 519
  • › Instalación en lado red o lado carga del convertidor

  • USO RECOMENDADO

Conoce a fondo LZL / LRZ

CALIDAD DE CONSUMO · COMPENSACIÓN DE REACTIVA

Evita penalizaciones mejorando el Factor de Potencia

La energía reactiva es esencial para el funcionamiento de motores, transformadores y bobinas, pero su exceso genera penalizaciones crecientes en la factura y pérdidas en la red de distribución.

Compensar la reactiva reduce las corrientes circulantes, descarga las líneas y los transformadores, y elimina los recargos mensuales por bajo factor de potencia.

  • ›Reducción directa del recibo de energía eléctrica
  • ›Descarga de líneas y transformadores, menores pérdidas
  • ›Regulación y estabilización de tensión en la instalación
  • ›Reducción de emisiones de CO₂ por menor demanda de kVA

Elige la solución adecuada para tu instalación

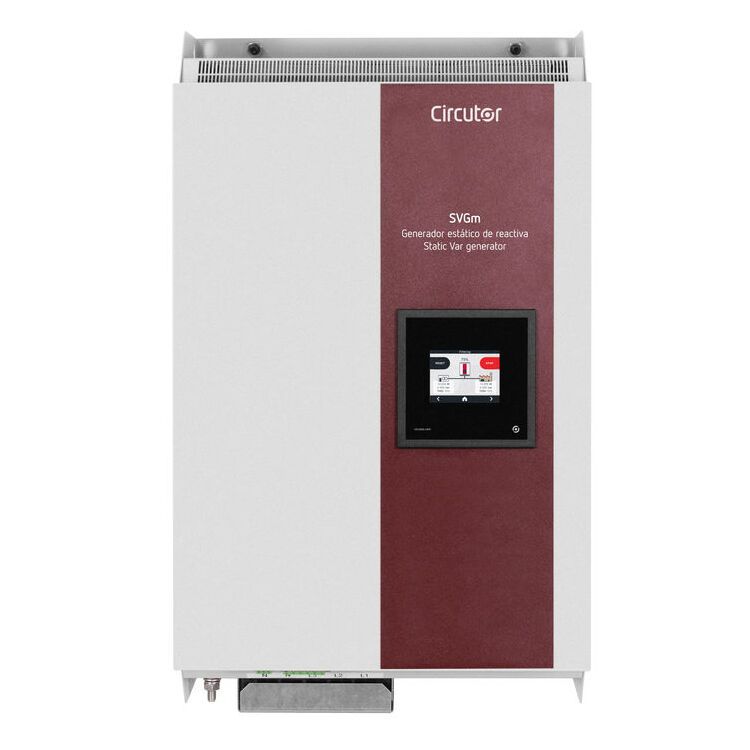

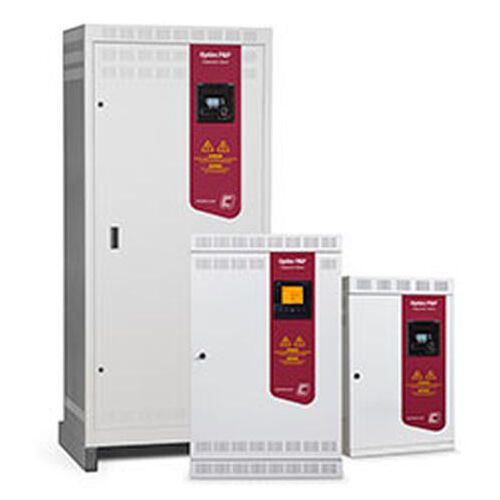

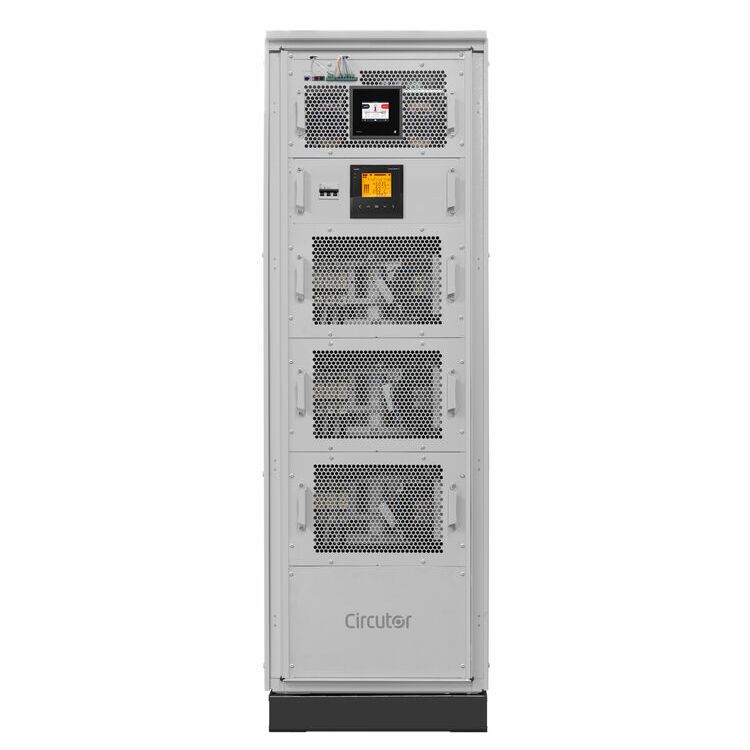

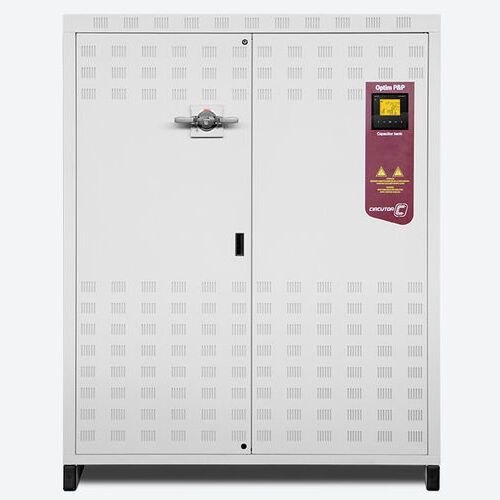

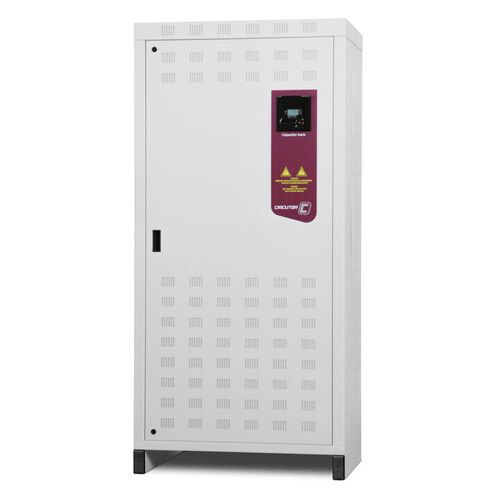

OPTIM P&POPTIM FR P&POPTIM FREOPTIM SVGmSVGm
ProductoProductoProductoProductoProducto
Reactiva inductiva✓✓✓✓✓
Reactiva capacitiva———✓✓
Tipo de compensaciónPasiva (cond.)Pasiva (cond.)Pasiva (cond.)Pasiva + ActivaActiva (IGBT)
Variaciones de carga rápidas——✓ Tiristor✓✓
Protección armónicosSin presenciaFiltro rechazoFiltro rechazo✓ ModularInmune
Potencia máx. @ 440 V1.600 kvar1.200 kvar1.200 kvar674 kvar400 kvar
MantenimientoPasivoPasivoPasivoBajoMínimo
Ver productoVer productoVer productoVer productoVer producto
MEDIA TENSIÓN

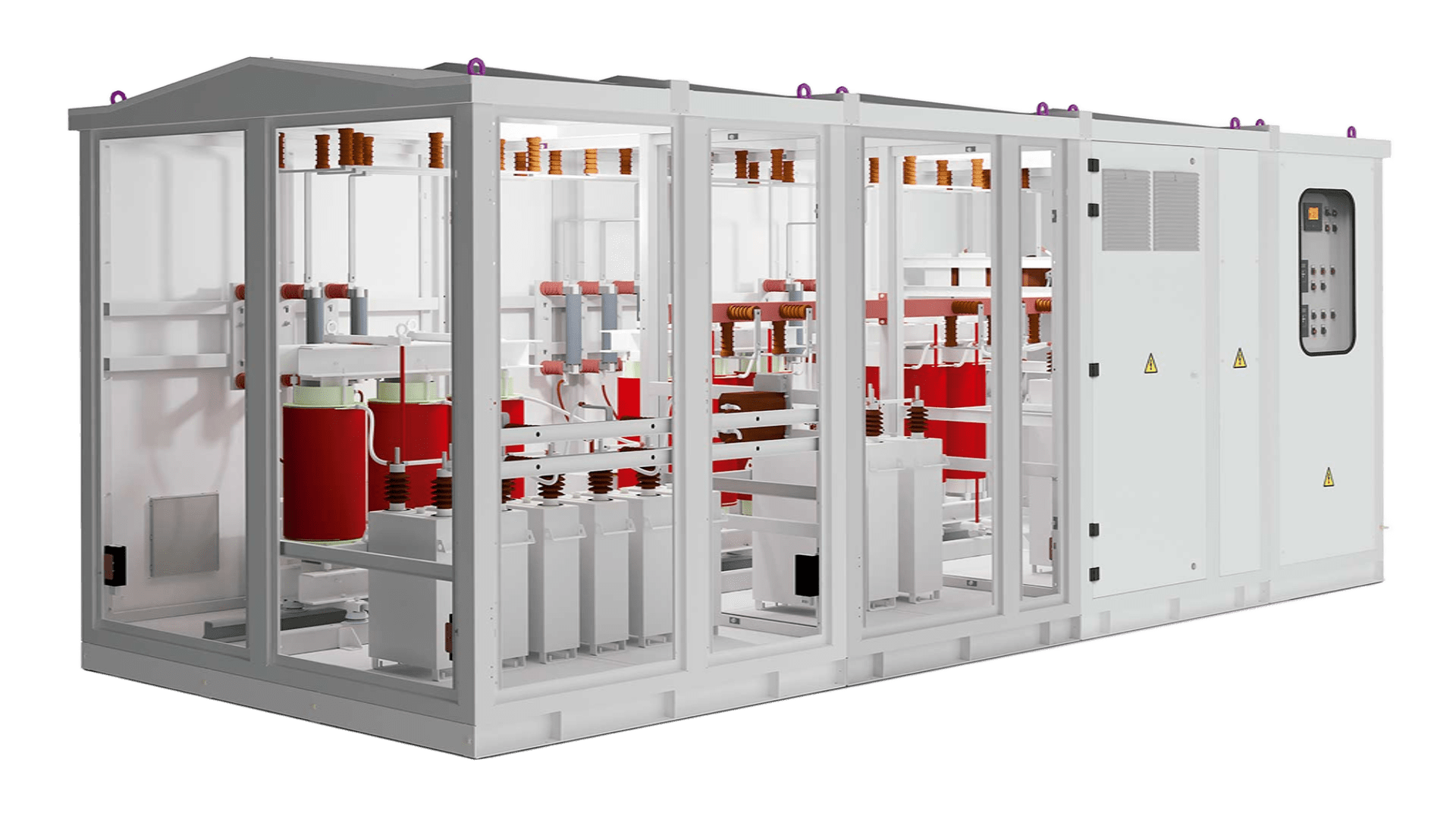

Compensación de reactiva en Media Tensión

Para instalaciones que operan en Media Tensión, Circutor diseña y fabrica baterías de condensadores y soluciones con electrónica de potencia (SVGm + AFQm) adaptadas a cada proyecto.

Más de 50 años de experiencia, fábrica propia en España con laboratorio y sala blanca para ensayos. Garantizamos la más alta calidad y trazabilidad en cada componente fabricado.

Generación, transporte y distribución

Subestaciones receptoras y distribuidoras, nodos de red. Centrales eólicas e hidroeléctricas.

Parques fotovoltaicos

Cumplimiento de códigos de red y perfil de tensión exigido por el operador del sistema.

Industria en Media Tensión

Bombeo, desalinizadoras, papeleras, cementeras, petroquímicas y acerías que operan en MT.

Distribución MT / consumo BT

Instalaciones con múltiples centros de transformación y consumo constante de reactiva en BT.

+0

años desarrollando soluciones de calidad de red y compensación de reactiva

+0

países con instalaciones Circutor activas en todo el mundo

0

años de vida útil garantizada de los filtros activos AFQm y AFQs

0er

fabricante europeo en aplicar tecnología SiC en filtros activos de armónicos

IEC 61000-4-30 · Clase A Ed.3
EN 50160
IEEE 519
EN 61000-4-3
Fábrica propia · España
Laboratorio + Sala Blanca
Extensión de garantía disponible
Servicio de puesta en marcha
