Estación de recarga exterior

Estación de carga rápida compacta

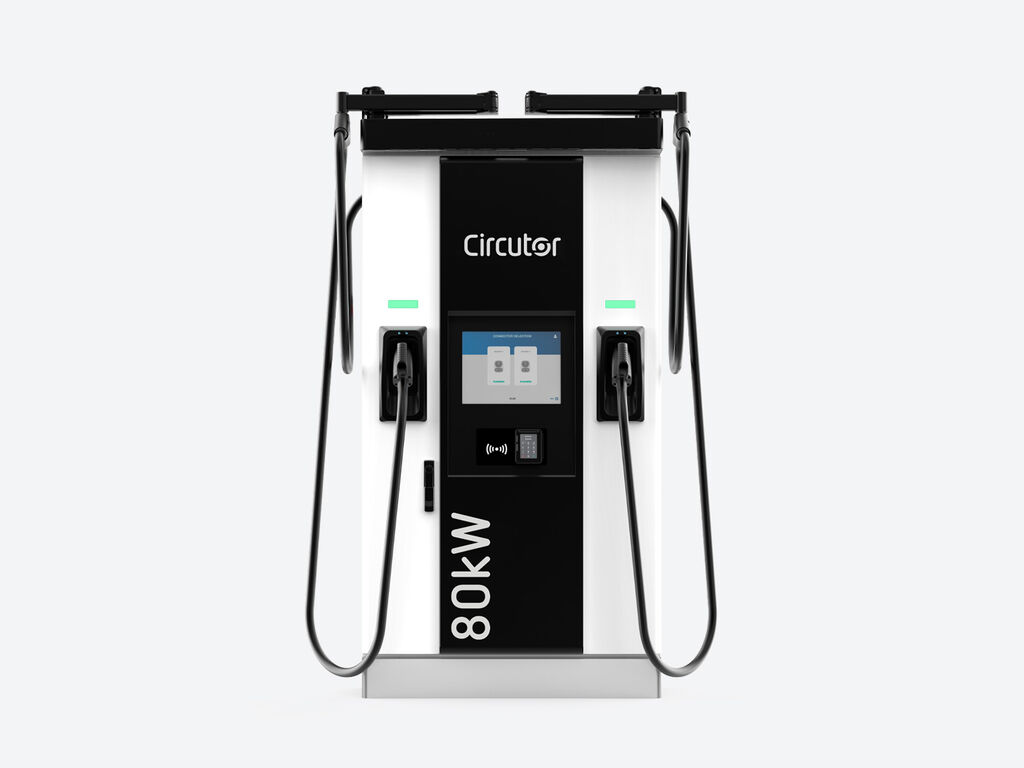

RAPTION 80C CCS2-CCS2 BC

RAPTION 80C CCS2-CCS2 BC, Estación de recarga rápida exterior compacta, modo 4

Código: V17A01.

  • Cable (m): 4
  • Comunicaciones: Ethernet | 2xSIM 4G | Wi-Fi | GPRS | GSM
  • Tipo salida: 150-920 Vcc - 266 A - 80 kW | 150-920 Vcc - 266 A - 80 kW
  • Tipo conector: CCS Combo 2 (FF) | CCS Combo 2 (FF)
  • Tipo red: Trifásica
  • Modo recarga: 4
  • Nº Tomas: 2
  • Bloqueo conector: Sí

INFORMACIÓN

Descripción

El RAPTION 80C es una estación de carga rápida para vehículos eléctricos que reduce significativamente los tiempos de carga en estacionamientos de corta duración. Este modelo tiene una capacidad de carga de 80 kW (266A) en modo Boost, independientemente de la tensión de trabajo de la batería. Además, permite la carga simultánea de dos vehículos eléctricos ofreciendo 40 kW por conector, lo que brinda flexibilidad y adaptabilidad ante las necesidades de recarga tanto de los vehículos actuales como de los futuros, anticipándose a las demandas del mercado.

Además de su alta potencia de recarga, el equipo ofrece una excelente experiencia de usuario con un diseño adaptado para ayudar a personas con movilidad reducida, gracias a la altura de los elementos y a su sistema de conexión al vehículo. Dispone de una pantalla táctil anti-vandálica de 15 pulgadas, que proporciona una interfaz muy intuitiva para facilitar las interacciones con el equipo. También cuenta con indicadores LED del estado de la toma de carga, luces de cortesía y la opción de equipar un sistema de gestión de cableado, lo que facilita la manipulación de estos durante la conexión del vehículo eléctrico, así como el pago sin contacto mediante TPV.

Al igual que todos los modelos de la gama RAPTION, el RAPTION 80C es compatible con nuestro sistema de gestión dinámica de potencia (DLM) para regular la carga sin exceder la potencia contratada de la instalación. El equipo dispone de protocolo de comunicación OCPP para su integración con plataformas de gestión. Además, ofrece capacidades de configuración Máster en soluciones Master-Slave

Aplicaciones

El RAPTION 80C está diseñado para escenarios que requieran recargar vehículos eléctricos en un tiempo reducido, como estaciones de servicio, áreas de descanso en vías rápidas, así como entornos donde se desee implementar soluciones de carga rápida, como los espacios designados para recarga en centros comerciales, HUBs de recarga o flotas profesionales de vehículos, entre otros.

¿Necesitas más información sobre este producto?

Si tienes cualquier duda, hablemos.

Habla con un especialista

ESPECIFICACIONES

Alimentación en alterna
Tensión nominal
400 V ~ (± 10 %)
Frecuencia
50 / 60 Hz
Consumo
86 kVA
Corriente de entrada
142 A
Eficiencia
96%
Factor de potencia
> 0,99
Tipo de red
3P + N + PE
Características eléctricas
Nº de tomas
2
Modo de carga
Modo 4
Comunicación radio
Tecnología / Tipo
4G / GPRS / GSM Modem
Comunicación red
Tecnología / Tipo
Ethernet 10/100 Base TX (TCP/IP)
Protocolo
OCPP 1.6J / 2.0 HW Ready
Interface usuario
Tipo display
15” TFT pantalla táctil anti-vandálica
RFID
NFC, ISO/IEC 14443A (MIFARE Classic, MIFARE DESFire EV1)
LED
Indicador de carga e iluminación de cortesía
Características ambientales
Temperatura de trabajo
-30 … +50 ºC
Temperatura de almacenamiento
-40 … +60 ºC
Humedad relativa (sin condensación)
5 … 95 %
Grado de protección
IP 54 / IK10
Características mecánicas
Envolvente
Acero inoxidable
Fijación
Suelo
Ventilación
Ventiladores de refrigeración
Ruido
< 65 dB
Peso Neto (kg)
300
Tamaño (mm) ancho x alto x fondo
990 x 1810 x 425 (mm)
Protección
Elemento
  • Dispositivo de monitorización de aislamiento
  • Protección magnetotérmica: Curva de disparo "C"
Prestaciones
Medida de energía
Contador MID Clase 1, EN 50470-3
Componentes
Bloqueo mecánico de conectores
Opcional
  • Sobretensiones transitorias de 4 polos (IEC 61643-11 Class II)
  • Sistema de pago contactless : Plataforma Redsys
  • Sistema de pago contactless : Plataforma Payter
  • Extensión compatibilidad RFID Legic: NFC, ISO/IEC 14443A/B, ISO/IEC 15693, ISO/IEC 18092, (Legic Advant, Legic Prime, Sony FeliCA, Calypso)
  • Interruptor magnetotérmico en entrada alimentación
Salida 1
Tipo de red
CC
Tipo conector
CCS Combo 2 (FF) (Longitud del cable 4m)
Potencia máxima
80 kW
Rango tensión
150-920 Vcc
Corriente máxima
266 A
Salida 2
Tipo de red
CC
Tipo conector
CCS Combo 2 (FF) (Longitud del cable 4m)
Potencia máxima
80 kW
Rango tensión
150-920 Vcc
Corriente máxima
266 A
Normas
Normas
IEC 61851-1; IEC 61851-23; IEC 61851-21-2; CCS (DIN 70121;ISO 15118)
