Telegestión PRIME

Compact DC-S 3G BAT

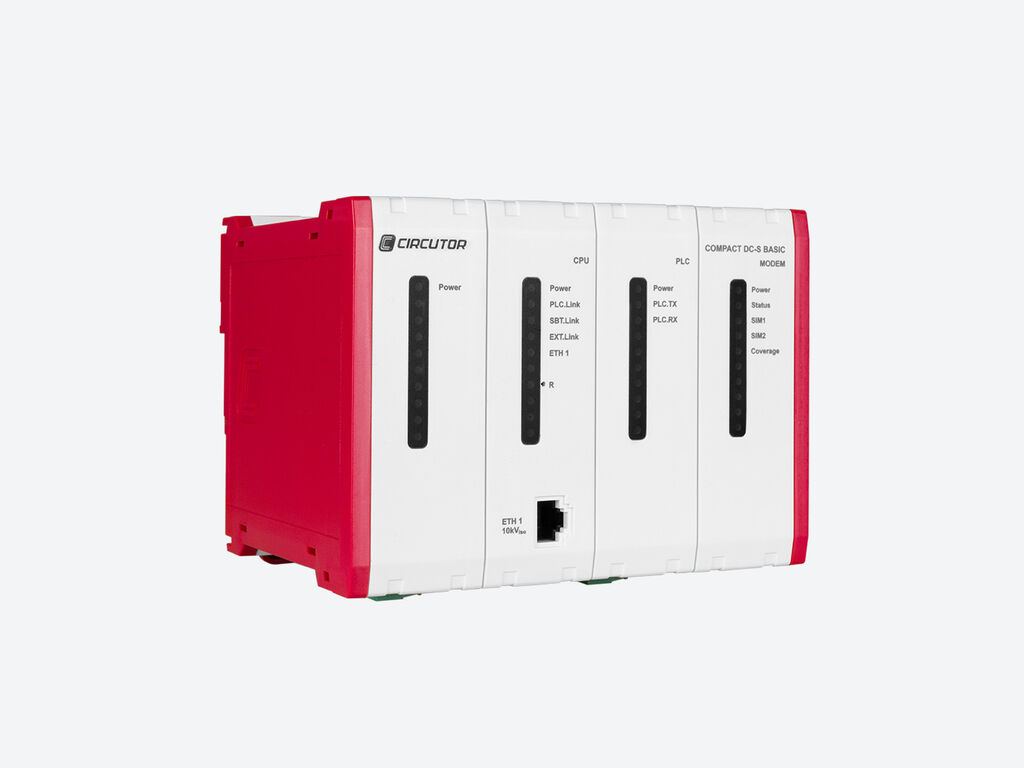

Compact DC-S 3G BAT, concentrador PRIME

Código: Q46274.

  • Conexión 2º trafo: No
  • Homologación: -
  • Comunicaciones: PRIME | 3G
  • Entradas digitales: -
  • Supervisor BT: 1

INFORMACIÓN

Descripción

El concentrador COMPACT DC es el equipo encargado de la gestión y lectura de contadores de energía trifásicos y monofásicos con comunicaciones PRIME conectados a la misma red de baja tensión.
Típicamente ubicado en el centro de transformación, el concentrador COMPACT DC, permite telegestionar los contadores, ya sea leyendo la información que estos nos proporcionan o bien ejecutando las acciones que se pueden aplicar sobre este tipo de equipos, como por ejemplo modificar las tarifas, actuar sobre el elemento de corte, etc.
COMPACT DC tiene integrado un contador trifásico indirecto, con funciones de supervisión de baja tensión según modelo.
El equipo dispone de comunicaciones PLC PRIME, puerto Ethernet y entradas digitales.

ESPECIFICACIONES

Características mecánicas
Tamaño (mm) ancho x alto x fondo
241 x 120 x 130 (mm)
Fijación
Carril DIN
Peso Neto (kg)
1,68
Circuito de medida de tensión
Categoría Instalación
CAT III 600V
Impedancia entrada
800 KΩ
Margen medida frecuencia
45 … 65 Hz
Margen medida tensión
127/220 … 230/400 V~ ±20 %
Consumo máx. entrada tensión
0.07 VA
Tensión mín. medida (Vstart)
10 V~
