CEM-D211 -MID

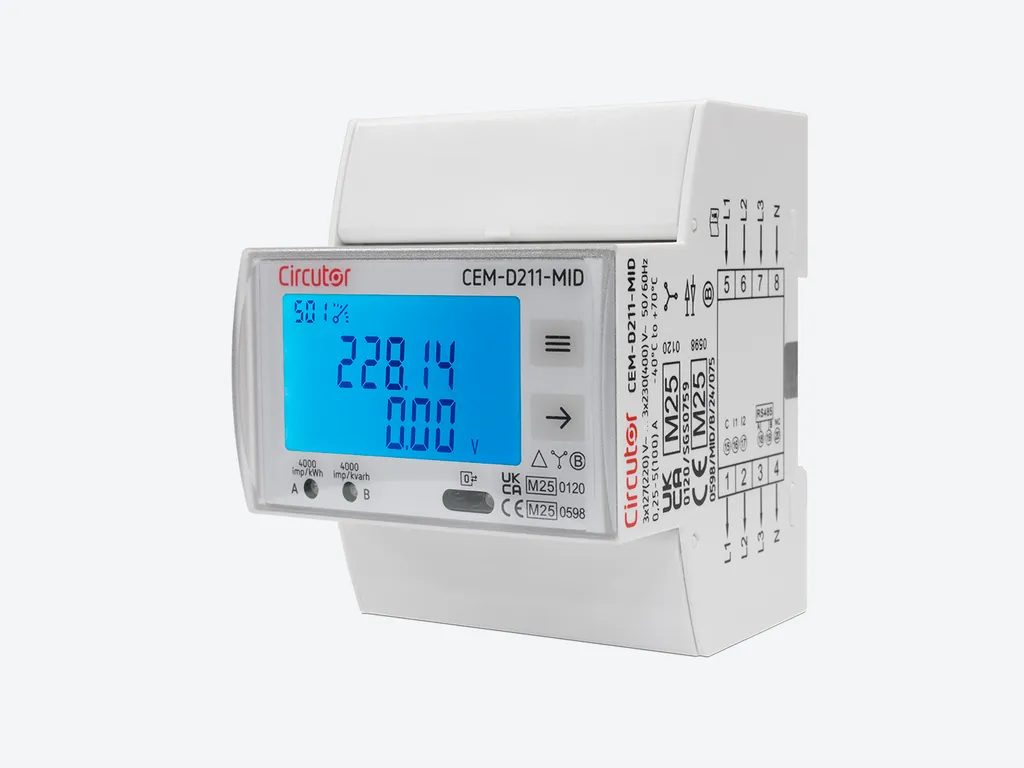

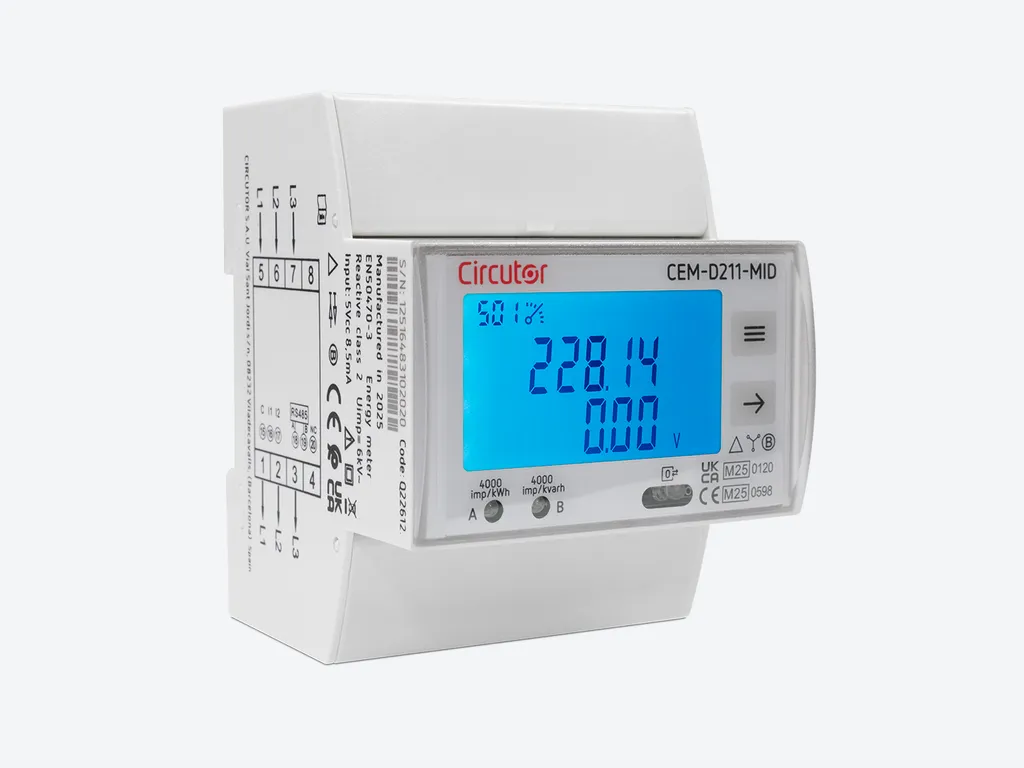

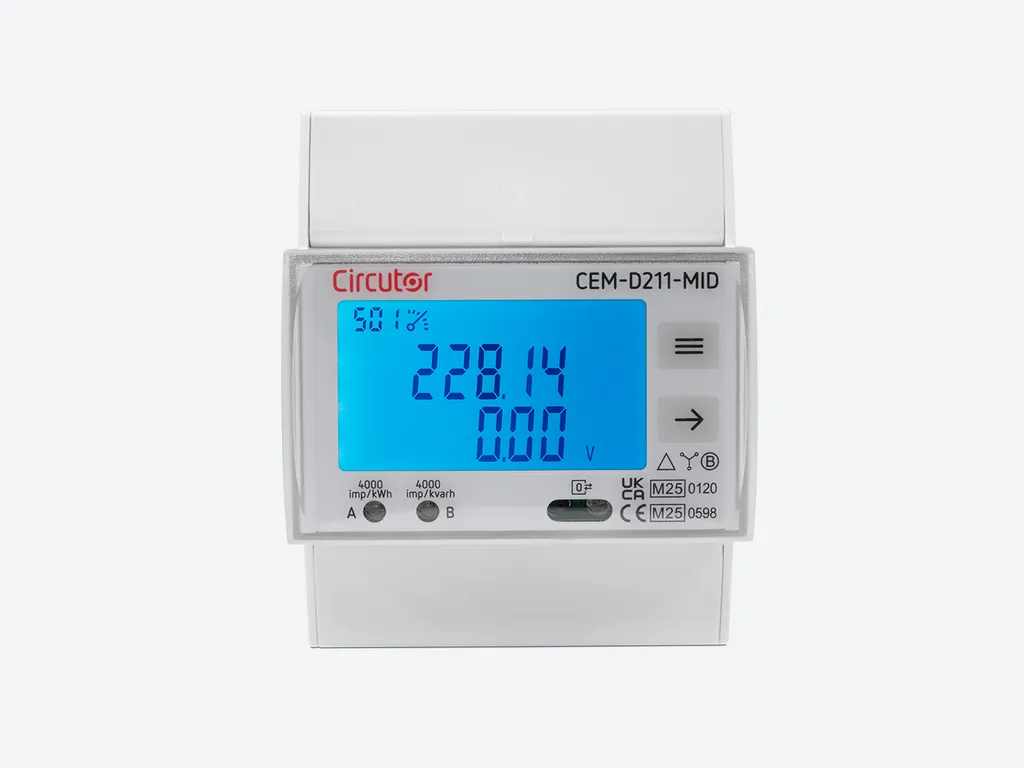

CEM-D211 -MID, Contador de energía trifásico directo con certificado MID

Código: Q22612.

  • Protocolo: Modbus/RTU
  • Módulos: 4
  • Certificación: MID
  • Comunicaciones: RS-485
  • Entradas digitales: 2
  • Sistema: Trifásico
  • Medida: Directa
  • Rango medida (V): 3x127(230)…3x230(400)V
  • Rango medida (A): (5) 100A

INFORMACIÓN

Descripción

Contador trifásico de energía eléctrica con medida directa hasta 100 A (según modelo) con bornes precintables y posibilidad de comunicar mediante protocolo Modbus RS-485 y M-BUS (según modelo).

Otras características son:

  • Certificación MID módulo B+D (según modelo).
  • Clase 1 en energía activa (Clase B según MID), Clase 2 en energía reactiva.
  • Conforme a las normas EN 50470 (normativa europea MID) o IEC 62052-11 (normativa internacional) según tipos.
  • Tamaño reducido (4 módulos de carril DIN).
  • Contador de energía parcial reseteable.
  • 1 salida de impulsos programable (según modelo).
  • 1 entrada digital para control de tarifa y conteo de impulsos (según modelo).
  • Calendario para tarificación horaria.
  • Comunicaciones Modbus RS-485 y M-BUS (según modelo).
  • Visualización de parámetros eléctricos básicos (V, A, kW, kWh, PF, etc.).

Aplicaciones

  • Contador para subcontaje energético.
  • Aplicaciones donde se requiera realizar la verificación y facturación de energía mediante contadores certificados MID.
  • Contador utilizado para verificar la energía imputada por la distribuidora eléctrica.
  • Reporte del consumo energético y conectividad con SCADA.
  • Control energético y de costes en procesos industriales.

¿Necesitas más información sobre este producto?

Si tienes cualquier duda, hablemos.

Habla con un especialista

ESPECIFICACIONES

Alimentación en alterna
Tensión nominal
3 x 127/220 ... 3 x 230/400 V ~ ± 20 %
Frecuencia
50 … 60 Hz
Consumo
< 0.5 W, < 2 VA
Categoría de la instalación
CAT III 300 V
Circuito de medida de tensión
Tensión nominal
3 x 127/220 ... 3 x 230/400 V ~ ± 20 %
Circuito de medida de corriente
Corriente mínima de medida
0.250 A
Corriente de referencia (Iref)
5 A
Corriente de transición
0.500 A
Consumo
< 1 VA
Precisión de medidas
Medida de energía activa (kWh)
Clase B (UNE-EN-50470)
Medida de energía reactiva (kvarh)
Clase 2 (IEC 62053-23)
Entradas digitales
Cantidad
2
Tipo
Contacto libre de potencial
Comunicación serie
Protocolo
Modbus/RTU
Interface usuario
Tipo display
LCD
Máximo valor
4294967 kWh
LED
2 LED: kWh: 4000 imp/kWh, kvarh: 4000 imp/kvarh
Teclado
2 teclas
Características ambientales
Temperatura de trabajo
-40 ... +70 ºC
Temperatura de almacenamiento
-40 ... +85 ºC
Humedad relativa (sin condensación)
5 … 95 %
Grado de protección
IP 51 (instalado) IP 40 (zona bornes)
Características mecánicas
Envolvente
PC+ABS
Fijación
carril DIN (IEC 60715)
Peso Neto (kg)
0,38
Tamaño (mm) ancho x alto x fondo
71.5 x 90 x 74 (mm)
Normas
Normas
IEC-62053-21; IEC 62053-23; IEC 62053-52; IEC 62052-11; UNE-EN 50470-3; MID (EU Directive 2014/32/EU on Measuring Instruments Annex II, Module B
