Las 3 reglas esenciales para la selectividad en protecciones diferenciales

Una parte importante de disparos intempestivos en una instalación es debido a una falta de coordinación de selectividad entre las protecciones diferenciales. Con unas buenas prácticas de instalación podremos solucionar gran parte de los disparos de protecciones diferenciales.

La selectividad de las protecciones diferenciales debe ser tanto horizontal como vertical. En este artículo abordaremos las 3 reglas esenciales para la selectividad vertical.

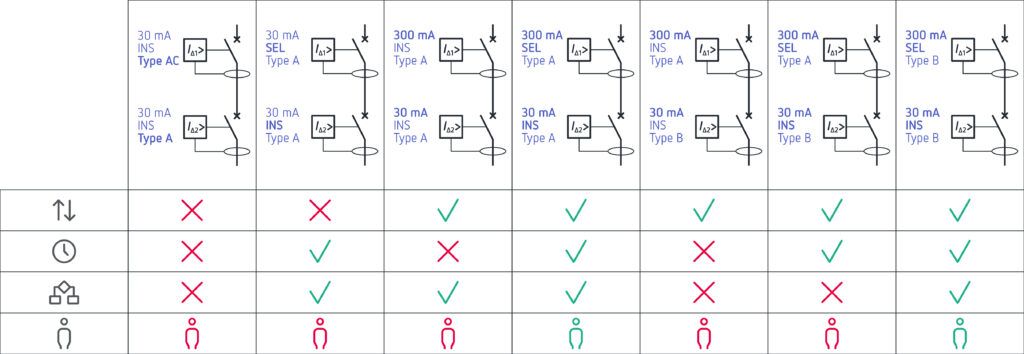

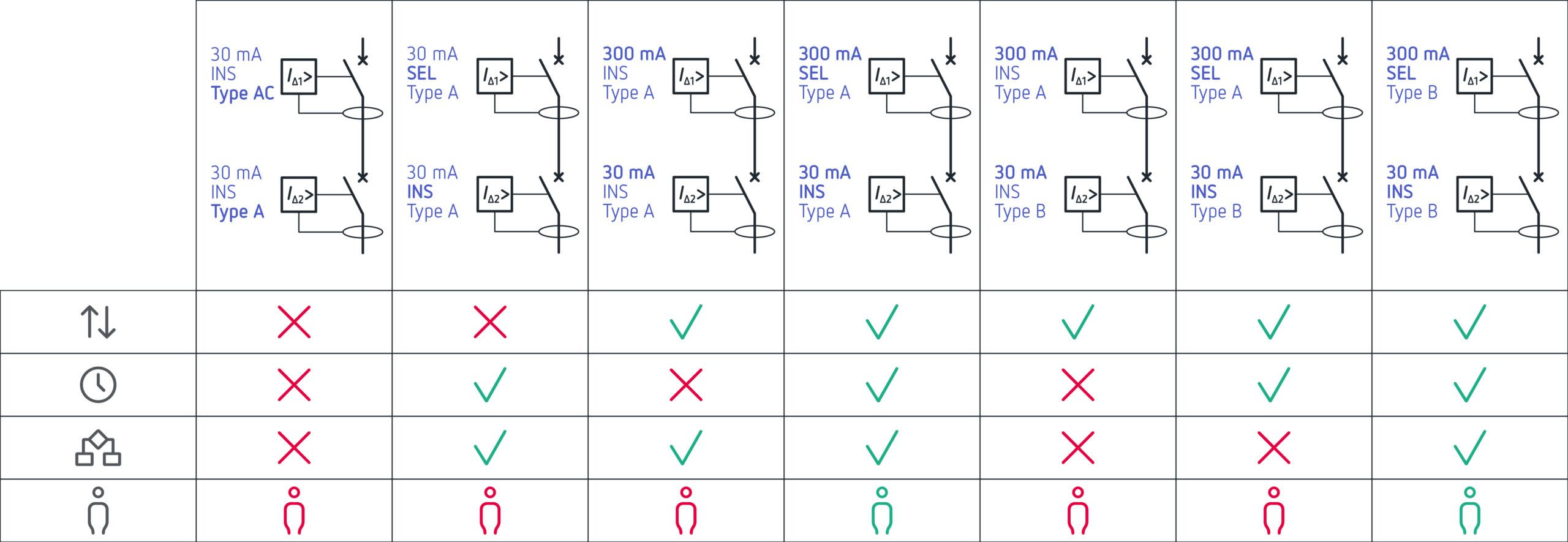

Para garantizar la correcta selectividad vertical deben cumplirse 3 condiciones:

• Selectividad amperimétrica
• Selectividad cronométrica
• Selectividad de tipo

---

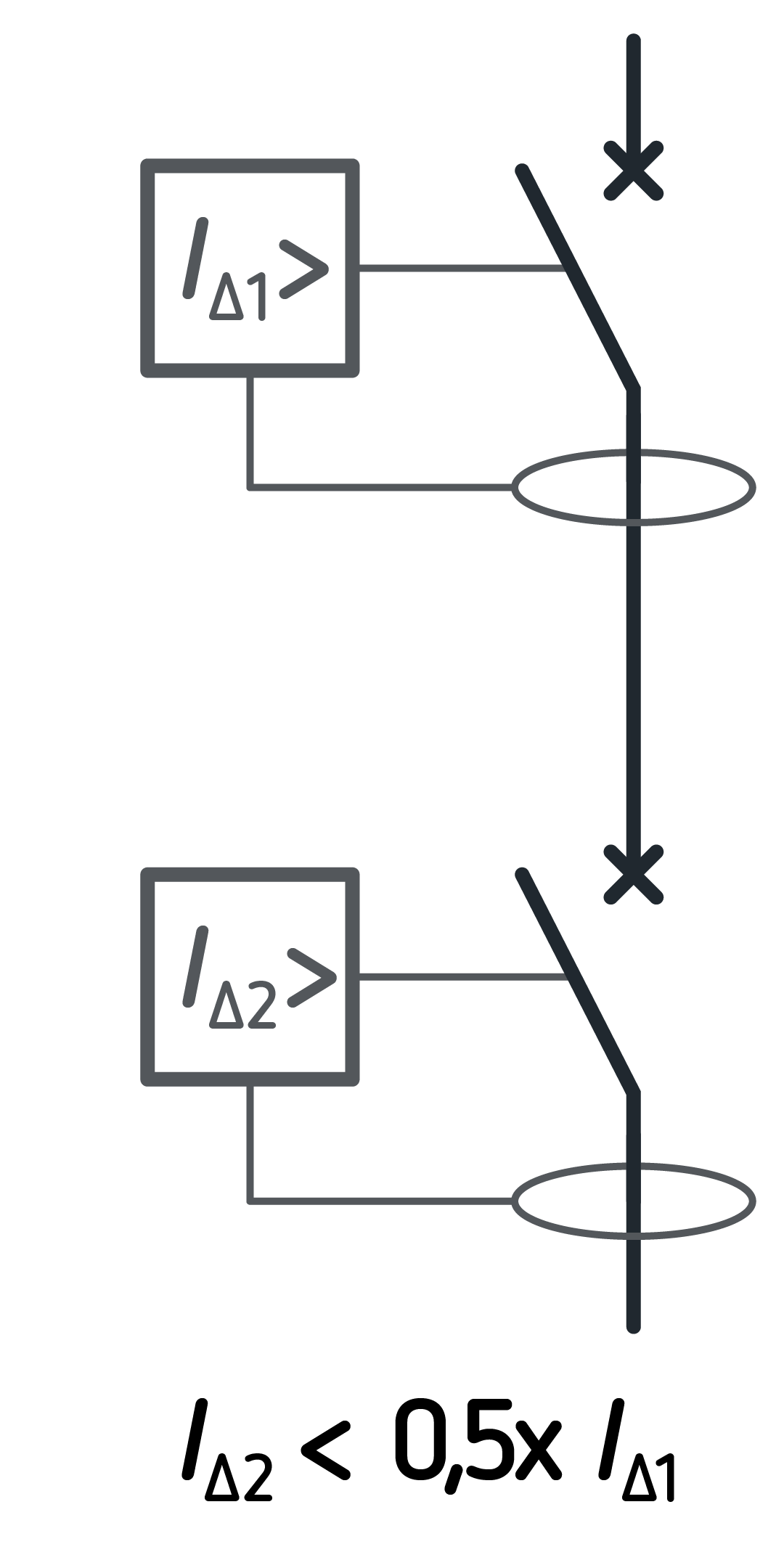

Selectividad amperimétrica

Debe cumplir que el valor de sensibilidad del diferencial conectado aguas arriba (I∆1) sea mayor del doble de la sensibilidad del diferencial conectado aguas abajo (I∆2). Por ejemplo, un diferencial con una sensibilidad de 30 mA (I∆2) podríamos disponer un diferencial de 100 mA (I∆1) o superior aguas arriba. Solo con selectividad amperimétrica estaríamos cumpliendo una de las tres condiciones, con lo que la selectividad seria solo parcial.

---

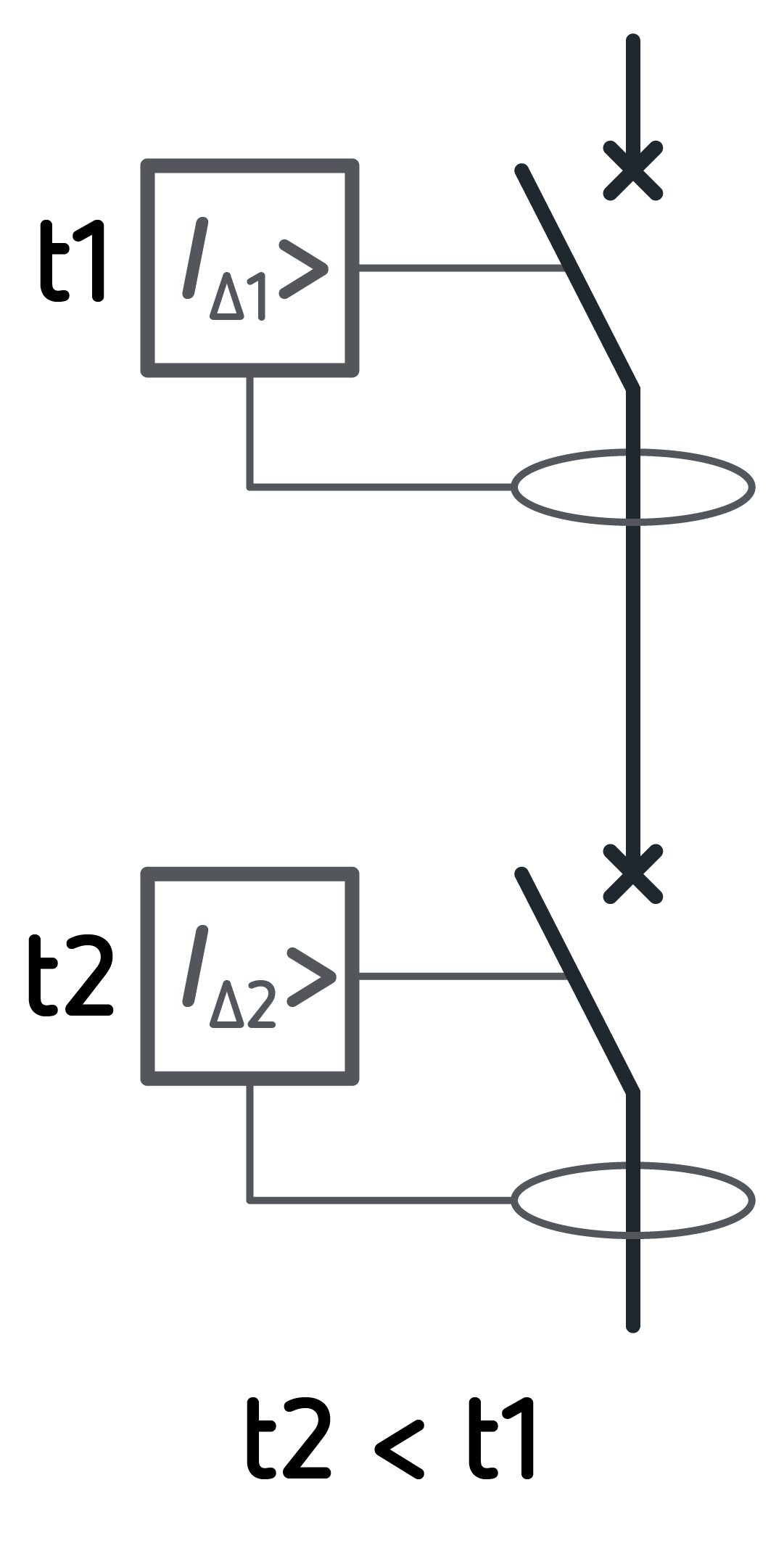

Selectividad cronométrica

Debe garantizar que un diferencial conectado aguas arriba (t1) no actue antes que un diferencial de aguas arriba (t2) para cualquier valor de corriente. Los tiempos de respuesta deben mantenerse bajo los tiempos límites de seguridad. Conjuntamente con la selectividad amperimétrica conseguiremos una selectividad total.

---

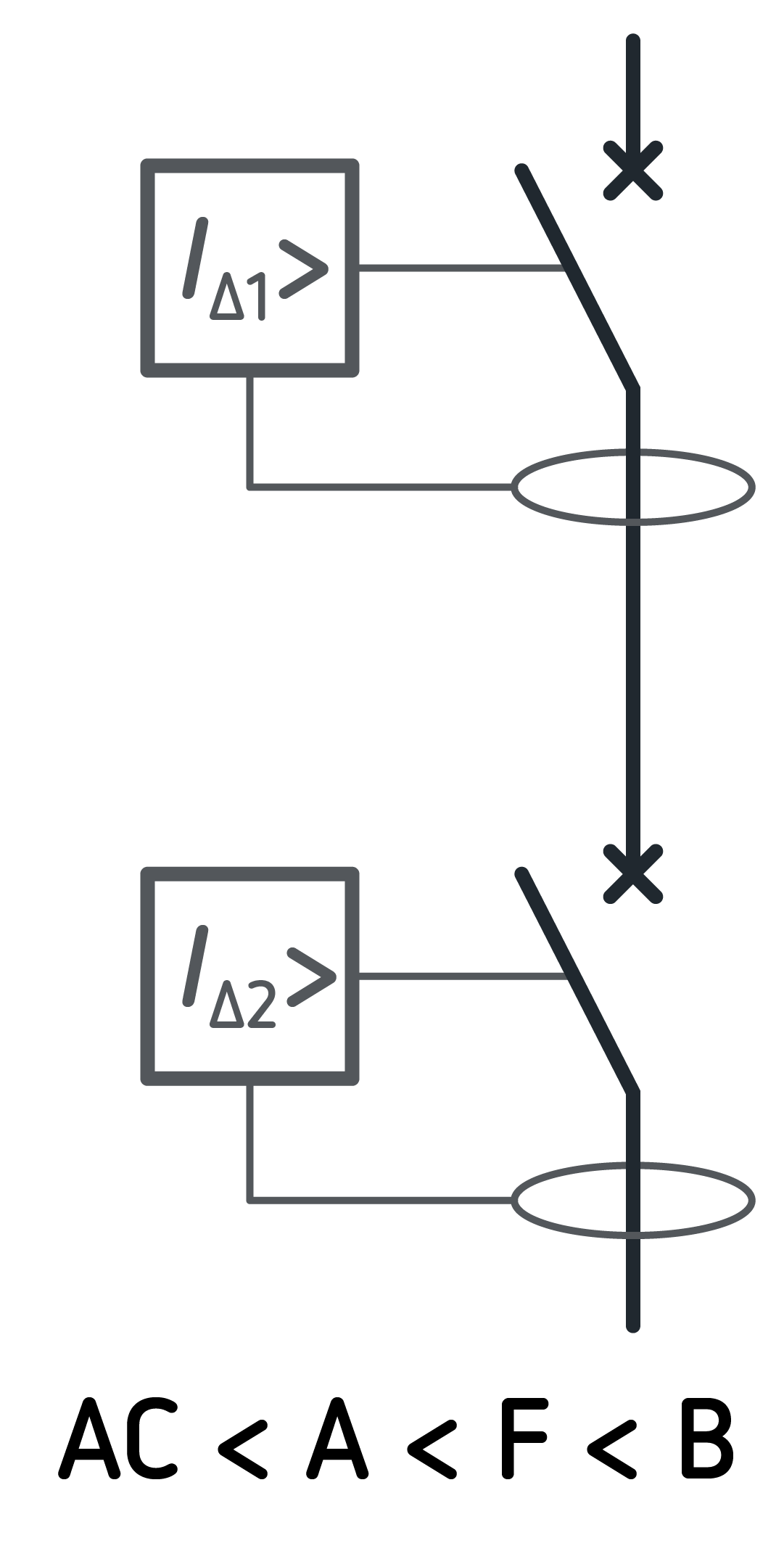

Selectividad de tipo

Para garantizar la selectividad vertical, el tipo o clase de diferencial aguas arriba debe ser ssuperior o igual del diferencial instalado aguas abajo. Debido a la mayor exigencia en las protecciones diferenciales de las instalaciones, se requieren cada vez más protecciones tipo A y tipo B, lo que hace necesario respetar la selectividad vertical según el tipo instalado aguas abajo.

---

Los diferenciales RGU-2, RGU-10, RGU-10B y CBS4 de CIRCUTOR nos permite adaptarnos a los requerimientos de selectividad para cualquier instalación. Así nos podemos ajustar fácilmente tanto a los parámetros de sensibilidad como de tiempo necesarios.

Con un único diferencial podemos proteger desde una simple carga, un subcuadro o una acometida general. Todo esto sumado a su ultrainmunidad y altas prestaciones (prealarma, display y comunicaciones), hacen de los diferenciales CIRCUTOR la opción ideal para todo tipo de instalación.
