La transformación de nuestros sistemas eléctricos ha desplazado los antiguos consumos lineales hacia un sistema dominado por la electrónica de potencia. Sistemas de iluminación LED, equipos de climatización, variadores de velocidad industriales y grandes centros de datos son hoy imprescindibles para garantizar la continuidad de servicios críticos en hospitales e industrias.

El reto de las cargas no lineales y los armónicos

Estos sistemas se comportan como cargas no lineales que absorben la corriente en forma de pulsos bruscos y deformados. Esto crea distorsión de armónicos y genera efectos nocivos que ponen en riesgo la operativa:

• Calentamiento excesivo de conductores por el efecto pelicular.
• Sobrecarga del conductor neutro debido a la suma de armónicos de tercer orden.
• Disparo intempestivo de las protecciones diferenciales y daños en equipos sensibles.

La sensibilidad de los propios equipos electrónicos los hace más vulnerables a las perturbaciones que ellos mismos inyectan en la línea. Por ello, la gestión energética actual exige una monitorización avanzada y constante mediante analizadores de redes.

Sistema Autowiring: Instalación sin errores

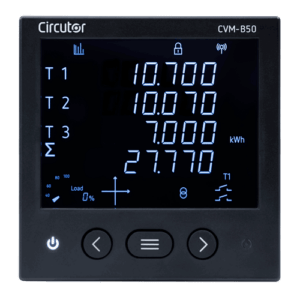

El CVM-B50 dispone del sistema autowiring, diseñado para resolver errores comunes durante la puesta en marcha. Mediante la app MyConfig o el servidor web, es posible ajustar el cableado con un solo clic, sin interacción física con el dispositivo.

Este sistema avisa de una mala configuración y permite modificar remotamente el sentido de la corriente o la correspondencia de fases, evitando mediciones erróneas de potencia o energía.

¿Necesitas asegurar la continuidad de tu planta?

Si te preocupa que un fallo eléctrico detenga tu producción, nuestros especialistas pueden asesorarte sobre cómo implementar una visibilidad total en tus cuadros eléctricos.

Conectividad avanzada y gestión de datos

Para garantizar la tranquilidad del responsable de mantenimiento, el CVM-B50 ofrece una gestión de datos robusta:

• Memoria integrada: Almacena datos localmente durante 40 días, ideal para instalaciones remotas.
• Acceso remoto: Servidor web integrado y conectividad Wi-Fi para configurar y descargar registros en .csv desde cualquier PC o móvil.
• Integración total: Comunicación mediante Modbus TCP/IP con softwares de gestión energética y conectividad inmediata con PowerStudio SCADA.
• Datos en la nube: Con solo un clic, puedes activar el envío de datos a Scout, obteniendo todas las ventajas de Digital Link desde cualquier punto para una supervisión total de tu planta industrial.

Preguntas Frecuentes (FAQ)

1. ¿Cómo ayuda el CVM-B50 a evitar paros de producción imprevistos? El equipo monitoriza y registra más de 250 variables eléctricas en tiempo real, incluyendo armónicos hasta el 31º y eventos como sobretensiones o subtensiones. Al detectar estas anomalías con fecha y hora, permite al técnico anticiparse a fallos eléctricos antes de que causen daños en equipos sensibles o paradas no programadas.
2. ¿Qué ocurre si hay un error en el cableado durante la instalación? Gracias al sistema Autowiring, no es necesario manipular físicamente el equipo para corregir errores comunes. Mediante la App MyConfig o el servidor web, se puede modificar remotamente el sentido de la corriente de los transformadores o la correspondencia de fases, evitando mediciones erróneas.
3. ¿Es posible consultar los datos si la red de la planta falla? Sí. El CVM-B50 cuenta con una memoria interna de 40 días que almacena los registros localmente sin depender de conexiones externas. Esto garantiza la continuidad de los datos para auditorías internas o análisis de incidencias incluso en instalaciones remotas.
4. ¿Cómo puedo integrar el analizador con mi sistema SCADA o BMS actual? El dispositivo está diseñado para una integración sencilla mediante protocolos estándar como Modbus TCP/IP. Es totalmente compatible con el software PowerStudio SCADA de Circutor y permite el envío inmediato de datos a la plataforma Scout vía Digital Link.
5. ¿Necesito estar frente al cuadro eléctrico para configurar el equipo? No. El CVM-B50 dispone de conectividad Wi-Fi y un servidor web integrado. Esto permite a los responsables de mantenimiento supervisar la instalación, configurar parámetros y descargar registros en formato .csv desde cualquier smartphone, tableta o PC de forma remota.
