Transformadores de corrente de núcleo aberto

STQ-24 300/250 mA

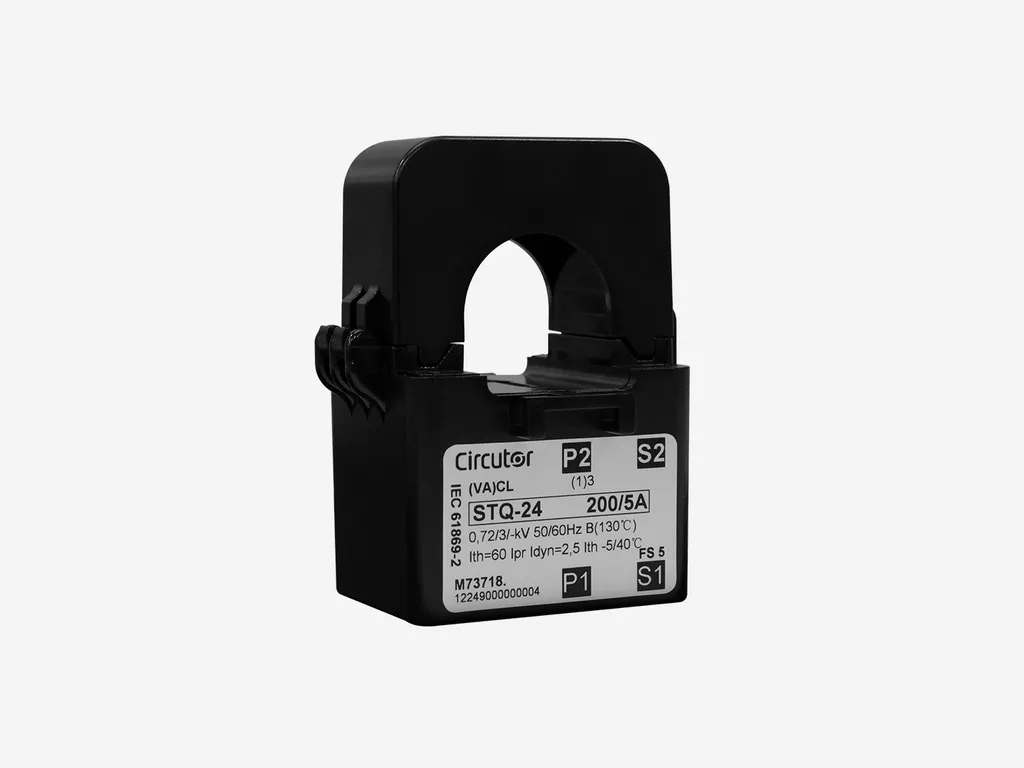

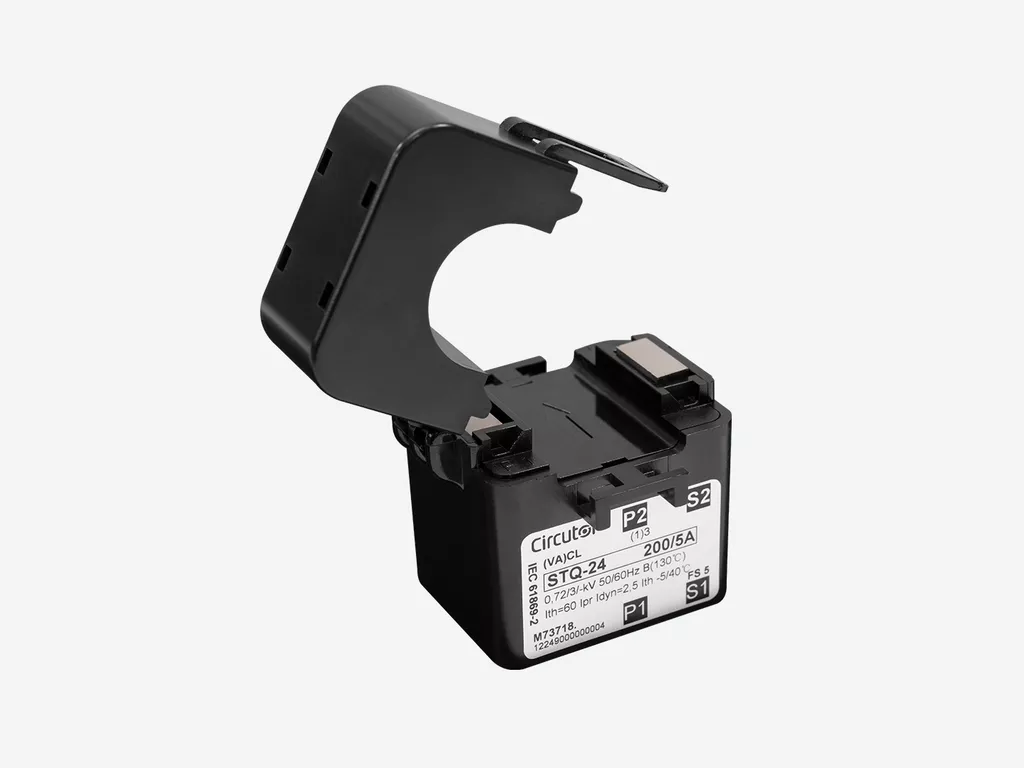

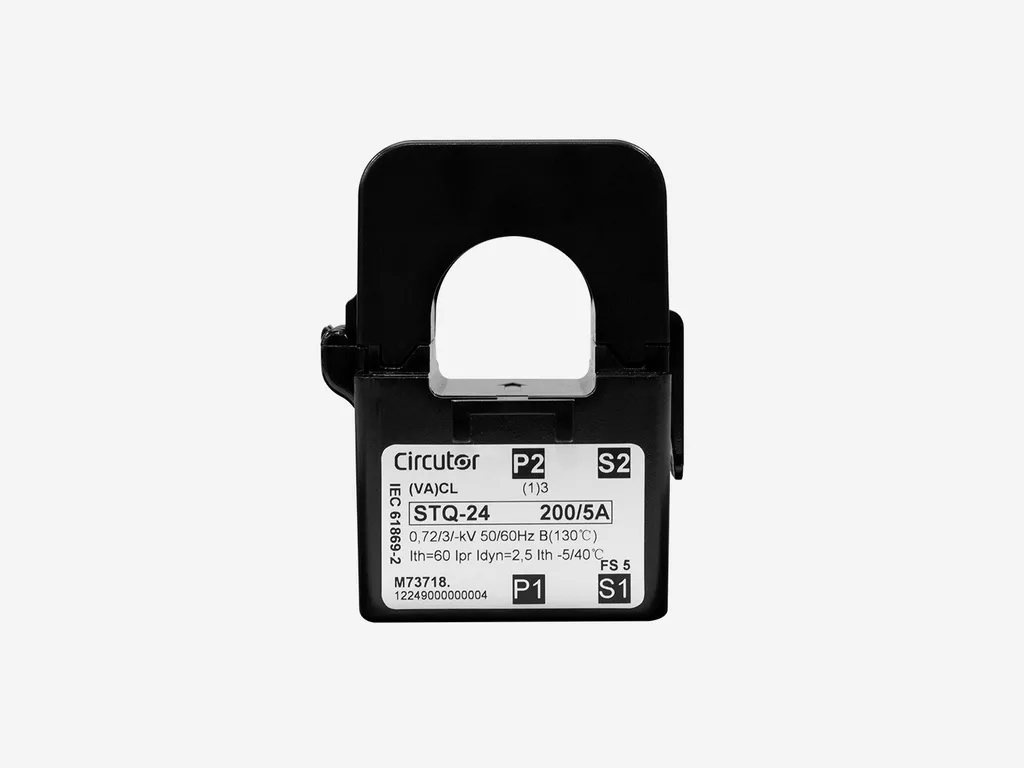

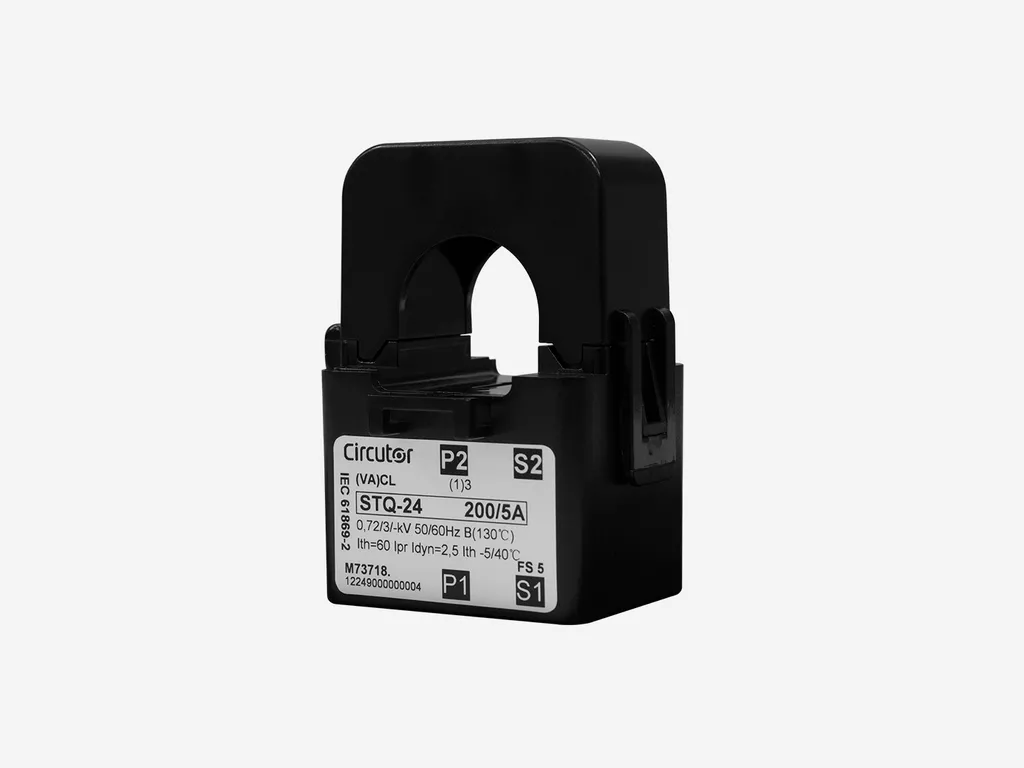

STQ-24 300/250 mA, Transformador de corrente com núcleo partido

Código: M7371A00A0000

  • Sistema: Monofásicos
  • Classe 1 Potência (VA): 0,1
  • Intervalo de Medida (A): 300/250 mA
  • Corrente entrada: 300 A
  • Tipo de transformador: Núcleo aberto

INFORMAÇÃO

Descrição

Transformadores de corrente de núcleo aberto e dimensões reduzidas que facilitam a sua montagem. Este tipo de transformador facilita a instalação ou desinstalação em quadros compactos onde o exíguo espaço disponível torna difícil realizar medidas de corrente. Além do facto de ser de núcleo aberto, permite realizar medições sem cortar o fornecimento eléctrico. O intervalo de medição de corrente vai desde 100 A até 300 A, com um diâmetro máximo de cabo admissível de 24 mm.

Aplicações

Quando se deseja realizar uma medida temporária numa instalação eléctrica, a facilidade e rapidez da montagem é um aspecto fundamental. Os transformadores STQ-24 permitem realizar medidas energéticas junto com analisadores de redes ou contadores de energia CIRCUTOR (CVM-MINI, CVM-NET, CVM-C, CVM-B, EDMk, etc.) sem necessidade de cortar o fornecimento eléctrico. O núcleo aberto proporciona uma grande facilidade na instalação e facilita ao instalador a realização da medição eléctrica num tempo menor.

ESPECIFICAÇÕES

Características eléctricas
Tensão de isolamento entre terminais S1-S2
3 kV
Características elétricas
Factor de segurança (FS)
5
Pôtencia
0.1 VA (class 1)
Circuito de medição de corrente
Corrente primária medida
300 A
Sobrecarga admissível
1,2 In
Relação de transformação
… / 250 mA
Frequência nominal
50 / 60 Hz
Corrente dinâmica (Idyn)
2,5 Ith
Corrente térmica de curto-circuito (Ith)
60 In
Características técnicas específicas dos sensores de corrente
Tensão de trabalho
0,72 kV~ máx.
Diâmetro interior Ø (mm)
24
Precisão na medição
Precisão
Clase 1/3
Características ambientais
Temperatura de trabalho
-20 … +75 ºC
Temperatura de armazenamento
-20 … 75 ºC
Classe térmica
Classe B (+130 ºC)
Humidade relativa (sem condensação)
15 … 85%
Grau de proteção
IP 20
Características mecânicas
Envolvente
PC LexanTM 940-701
Peso (kg)
0,2
Tamanho (mm) larg. x alt. x prof.
53 x 70 x 43.2 (mm)
Normas
Normas
UNE-EN 61869-1, UNE-EN 61869-2
Segurança Elétrica, Altitude máxima (m)
1000
