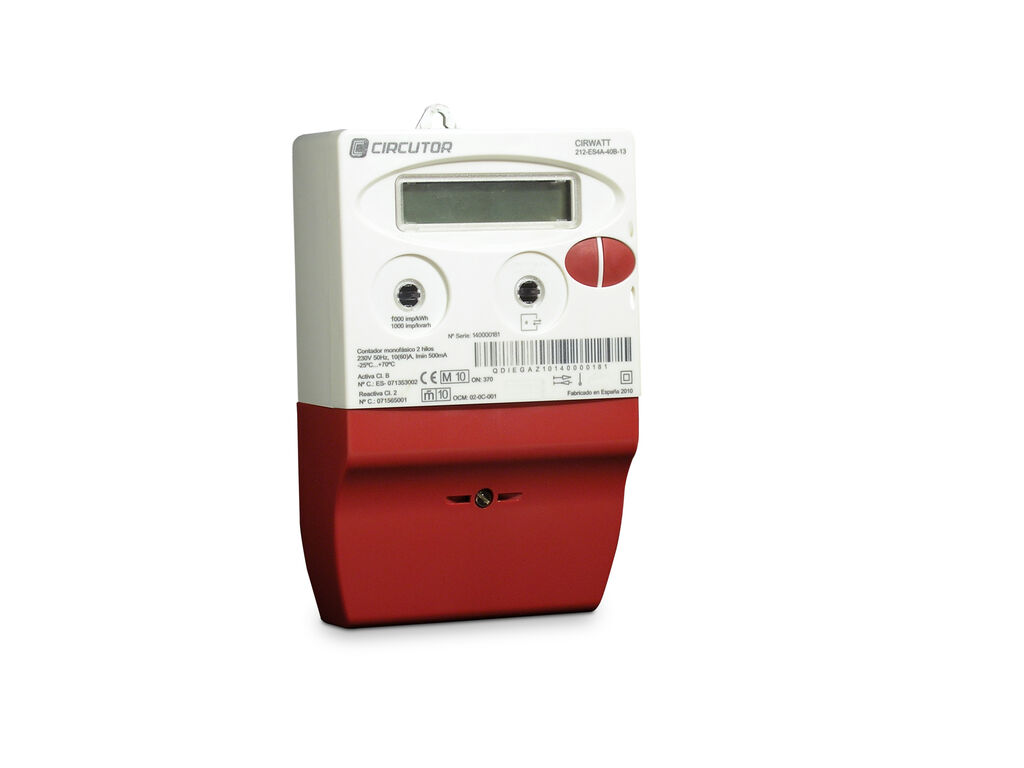

Contador monofásico com sistema PLC, medição, registo e tarifação

212-ES4A-BFB17

212-ES4A-BFB17, Contador monofásico com sistema PLC, medição, registo e tarifação

Código: QB3C3M10

  • Tipo Consumidor: 5
  • Elemento de corte: Sim
  • Comunicaçãos: PRIME
  • Nº relés: 1
  • Classe (Activa/Reactiva): B (1) / 2
  • Sistema: Monofásico
  • Medida: Directa
  • Intervalo Medida (V): 230
  • Intervalo de Medida (A): 10 (60)
  • Quadrantes: 4
  • freqüência (Hz): 50
  • Discriminação por Tempo: 2.0DHA / 2.1DHA

INFORMAÇÃO

Descrição

O CIRWATT B 200 RCP é um contador monofásico digital multifunções, de classe B para a medição de energia activa e classe 2 para a energia reactiva. Este contador cumpre as normas europeias actuais vigentes para os contadores de energia, (MID) EN 50470-1 e EN 50470-3, o que permite a instalação destes contadores em qualquer país da comunidade europeia.
Dispõe de comunicações PLC (Power Line Carrier) / PRIME através da rede eléctrica, bem como de porta óptica. Ambas as comunicações utilizam o protocolo DLMS. Também dispõe de um registador que permite guardar 3 meses de registos horários, dos 6 tipos de energia. Além disso, ainda permite a leitura de dados na ausência de tensão. Integra o elemento de corte que permite ao utilizador controlar o consumo do fornecimento, podendo ser gerido remotamente utilizando comunicações PLC.

Aplicações

A aplicação principal do contador CIRWATT B é a medição das energias activa e reactiva para a facturação, sempre que seja necessário um contador de elevado desempenho a um custo optimizado. A comunicação PLC permite a transferência remota de todos os dados registados pelo contador, através do concentrador PLC1000 ou outro concentrador PRIME.
O elemento de corte integrado no contador permite a gestão remota do fornecimento, através da utilização do elemento de corte abrir/fechar e da programação da potência contratada, sobre a qual actuará o elemento de corte que se abrirá e reactivará de forma a garantir a segurança do utilizador final.

ESPECIFICAÇÕES

Alimentação em corrente alternada
Tensão nominal
110 … 230 V (80 … 115 %)
Frequência
50 … 60 Hz
Consumo
< 2 W; < 10 VA
Tolerância
80 % ... 115 % Un
Especificação da bateria
Tipo
Lithium
Garantia de desempenho
> 20 years @ 30 ºC
Memória
Tipo
Serial flash
Tempo de registo
90 days
Capacidade de memória
Dados: memória não-volátil, Configuração e eventos: flash de série
Circuito de medição de tensão
Tensão nominal
230 V
Consumo
< 2 W; 10 VA
Frequência nominal
50 / 60 Hz
Conexão
Assimétrico
Circuito de medição de corrente
Corrente máxima
60 A
Corrente mínima de medição
25 mA
Corrente de referência (Iref)
10 A
Consumo
0,024 VA @ 10 A
Precisão na medição
Medição de energia ativa (kWh)
EN 50470 (Clase B) IEC 62053-21 (Clase 1)
Medição de energia reativa (kvarh)
UNE-EN 62053-21 (Clase 2)
Comunicações
Tipo
PRIME
Interface do utilizador
Tipo de visor
LCD
Resolução do monitor
até 6 dígitos (9 mm)
Características ambientais
Temperatura de trabalho
-40 ... +70 ºC
Temperatura de armazenamento
-40 ... +85 ºC
Humidade relativa (sem condensação)
95 % max.
Características mecânicas
Envolvente
DIN 43859
Peso (kg)
0,74
Tamanho (mm) larg. x alt. x prof.
172 x 206 x 67 (mm)
Prestações
Encerramentos de facturação
12 encerramentos por contrato. Data e hora programáveis
Curva de carga
1 curvas de carga, tempo de integração programável (1 ... 60 min)
Agendamento de tarifas
12 dias 24 tipos de dados 6 tipos de tarifas 30 feriados públicos
Relógio
Tipo
Calendário gregoriano
Fonte
Oscilador de temperatura compensada
Precisão (EN 61038)
< 0,5 s/day
PLC
Sistema de modulação
OFDM com sistema de repetidor
Hardware
CENELEC A
Protocolo
DLMS / PRIME
Interface de comunicação óptica
Tipo
Serial;bi-directional
Hardware
IEC 62056-21
Protocolo
DLMS
