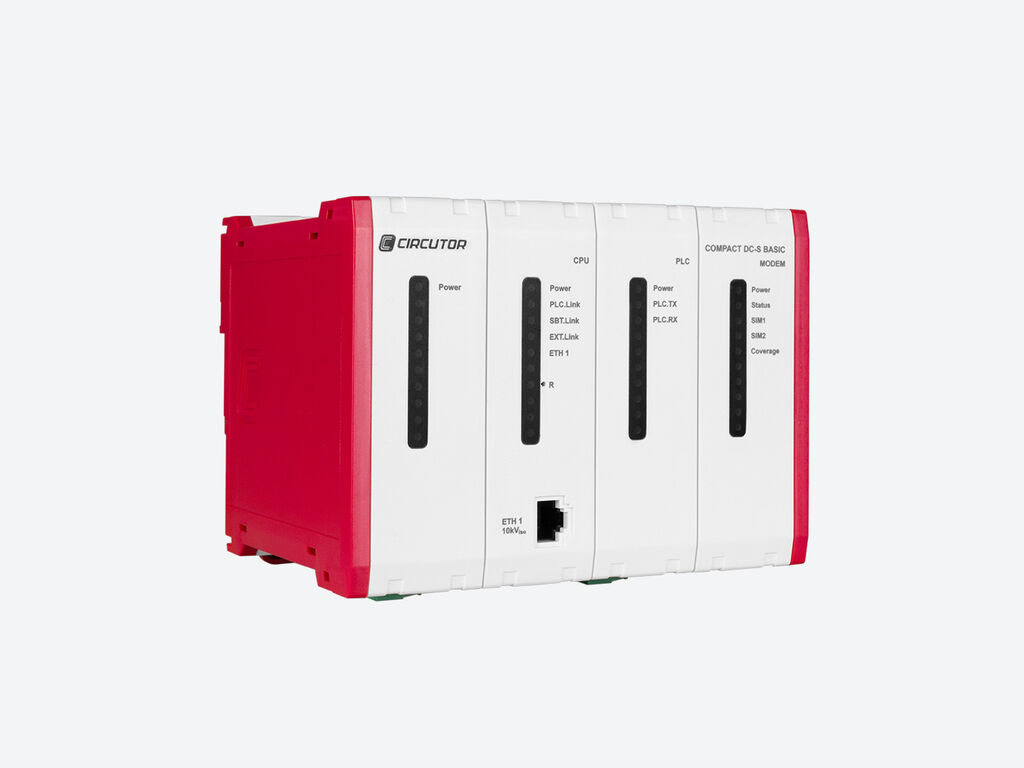

Concentrateur PLC PRIME

Compact DC-S BASIC

Compact DC-S BASIC, Concentrateur PLC PRIME

Code: Q46240.

  • Connexion 2e transformateur: Non
  • Approbation: -
  • Communications: PRIME | 3G
  • Entrées numériques: -
  • Superviseur BT: No

INFORMATIONS

Description

Le concentrateur COMPACT DC est l'équipement chargé de la gestion et de la lecture des compteurs d'énergie triphasés et monophasés avec des communications PRIME connectés au même réseau basse tension.
Généralement situé au centre de transformation, le concentrateur COMPACT DC permet de gérer les compteurs à distance, en lisant les informations fournies par ces derniers ou en mettant en œuvre les actions applicables sur ce type d'équipement, comme modifier les tarifs, agir sur l'élément de coupure, etc.
COMPACT DC est constitué d'un compteur triphasé indirect, avec des fonctions de surveillance basse tension selon le modèle.
L'équipement dispose de communications PLC PRIME, port Ethernet et entrées numériques.

SPÉCIFICATIONS

Alimentation en courant alternatif
Tension nominale
110 … 230 V~ ±20 %
Fréquence
50 / 60 Hz
Consommation
10 … 26 VA
Catégorie d'installation
CAT III 300V
Circuit de mesure de tension
Plage de mesure de la tension
127/220 … 230/400 V~ ±20 %
Plage de mesure de la fréquence
45 … 65 Hz
Communication radio
Technologie / Type
3G (Huawei MU609)
Bande
Cuatribanda/HSPA+HSPA/UMTS 850/900/1900/2100 MHz
Antenne
Connecteur femelle SMA
Réseau de communication
Technologie / Type
PRIME
Interface utilisateur
LED
13 LED d'indication
Caractéristiques environnementales
Température de travail
-25 … +70 ºC
Humidité relative (sans condensation)
5 … 95 %
Degré de protection
IP40
Caractéristiques mécaniques
Boîtier
Plastique V0 auto-extinguible
Fixation
Rail DIN
Poids (kg)
0,95
Taille (mm) larg. x haut. x prof.
165 x 120 x 130 (mm)
Règlementation
Règlementation
UNE-EN 61000-4-2, UNE-EN 61000-4-3, UNE-EN 61000-4-4, UNE-EN 61000-4-5, UNE-EN 62052-11, IEC 61010
Sécurité électrique, Altitude maximale (m)
2000
