POWER QUALITY
Améliorez la qualité du réseau de votre installation
Une énergie de mauvaise qualité entraîne des pertes économiques, des pénalités et des pannes d’équipement. Analysez, détectez et corrigez avec des solutions certifiées de classe A.
Des arrêts de production aux pénalités sur la facture, les conséquences se traduisent directement par des coûts d’exploitation et une perte de compétitivité.
Les variations de tension et de fréquence en dehors des limites réglementaires affectent le fonctionnement et la sécurité de votre installation.
› Dommages aux équipements électroniques et aux PLC
› Arrêts de service non planifiés
› Réduction de la productivité
› Augmentation des coûts de réparation
La réactive inductive ou capacitive réduit l’efficacité et engendre des surtaxes mensuelles croissantes sur la facture d’électricité.
› Pénalités sur la facture d’électricité
› Courant plus élevé dans les lignes
› Saturation des transformateurs de puissance
› Réduction de la capacité du réseau
Les convertisseurs AC/DC génèrent des harmoniques qui perturbent le réseau, provoquant une surchauffe, des défaillances d’isolation et des interférences.
› Surchauffe des conducteurs et des moteurs
› Déclenchement intempestif des protections
› Détérioration prématurée des condensateurs
› Durée de vie plus courte de l’éclairage LED
Pour optimiser votre installation, il est essentiel d’agir à la fois sur l’énergie que vous recevez et sur celle que vous consommez. Circutor propose des solutions certifiées dans les deux cas de figure.
Analysez les paramètres de l’énergie fournie par le distributeur : tension, fréquence, harmoniques, scintillement et événements de qualité selon les normes EN 50160 et IEC 61000-4-30 Éd.3.
Mesurez et corrigez les problèmes générés par vos propres charges : harmoniques de courant, consommation de puissance réactive inductive et capacitive, et déséquilibres entre phases.
Analyseurs certifiés de classe A selon la norme IEC 61000-4-30 Éd.3 avec rapports automatiques selon la norme EN 50160, garantissant des données fiables pour la prise de décisions.

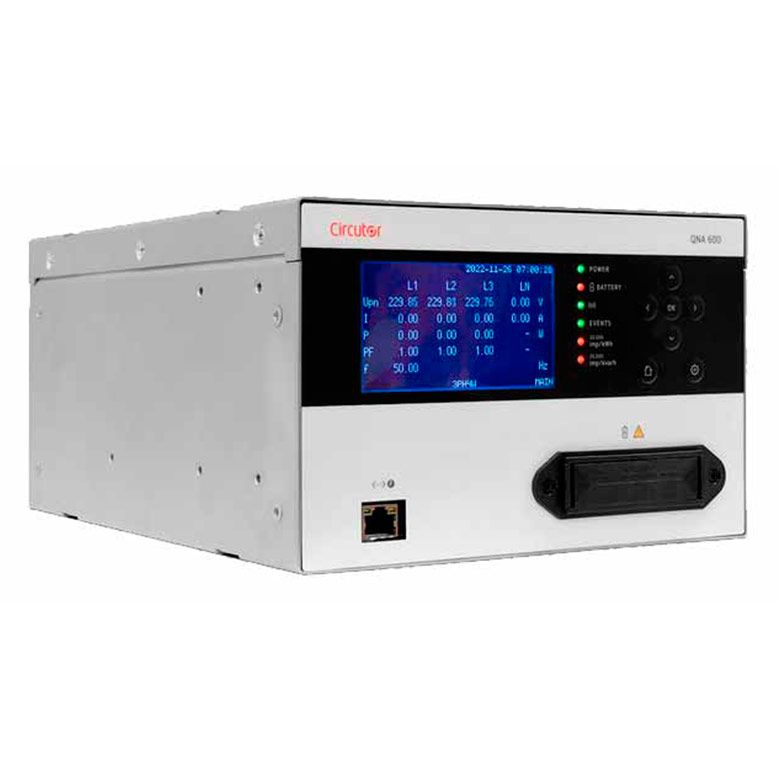

Analyseur de qualité de distribution
Analyseur certifié de classe A pour l’analyse globale de l’installation. Générez des rapports automatiques de conformité à la norme EN 50160 sans calculs manuels.
› 100% certifié IEC 61000-4-30 Éd. 3
› Rapports automatiques EN 50160 hebdomadaires ou configurables
› Courbe ITIC automatique — détecte les dommages aux équipements
› Capture les transitoires à partir de 0,04 ms à 50 Hz
› Harmoniques et inter-harmoniques jusqu’au 63e
› 4G / Wi-Fi / 2×Ethernet + positionnement GPS
INSTALLATION

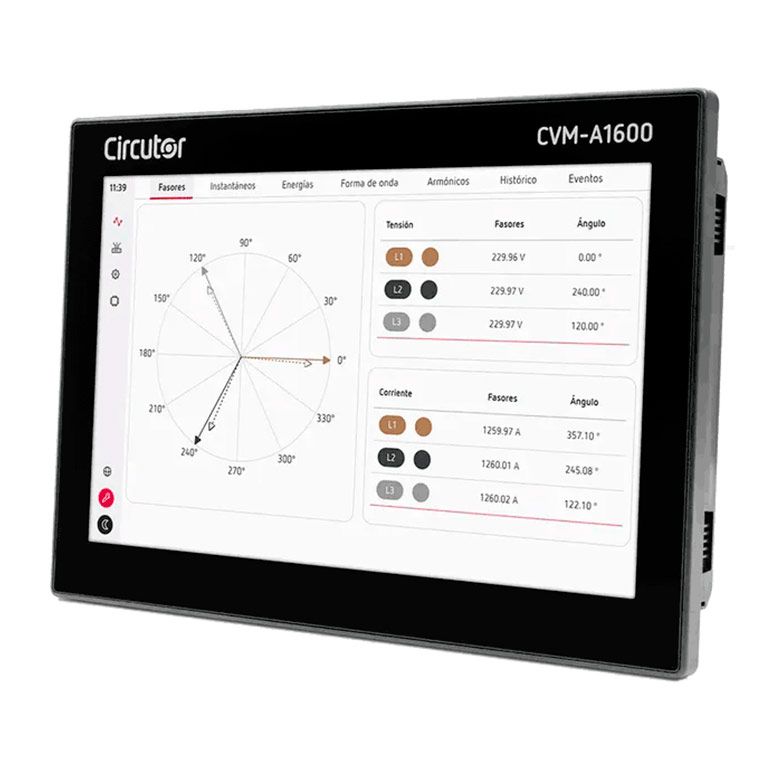

Analyseur de panneau certifié de classe A
Trois appareils en un : analyseur de qualité de distribution, analyseur de réseaux électriques et compteur d’énergie. Écran tactile de 8″ avec phaseurs et courbe ITIC en temps réel.
› Écran tactile 8″ avec phaseurs et courbe ITIC en temps réel
› Serveur web intégré pour l’accès local et à distance
› Indication de la direction des harmoniques : réseau ou charges de l’installation
› Enregistreur de données avec jusqu’à 5 ans de stockage de données
› Oscillographie en temps réel (oscilloscope intégré)
› RS-485 / Wi-Fi / 2×Ethernet / GPS
INSTALLATION
Analyseur de qualité de distribution
Équipement portable indispensable pour les audits énergétiques et l’évaluation de la qualité de l’approvisionnement et de la consommation. Configurable à distance via l’application MYeBOX ou le cloud MYeBOX Cloud.
› Certificat de classe A — IEC 61000-4-30 Éd. 3
› Application + cloud MYeBOX Cloud pour une gestion à distance sans déplacement
› Compatible avec les pinces flexibles MFC et les pinces rigides CPG
› Filtre du canal de fuite : courant fondamental avec et sans harmoniques
› Enregistreur de données jusqu’à 5 ans · 4G/Wi-Fi/Ethernet/GPS
› Correction à distance des erreurs de câblage depuis l’application
INSTALLATION
Les convertisseurs AC/DC sur les variateurs, les onduleurs, les éclairages LED et les chargeurs de véhicules électriques génèrent des harmoniques qui perturbent le réseau. Les filtres actifs les éliminent en injectant des courants en opposition de phase.
› Dommages aux équipements électroniques et aux PLC
› Filtrage des harmoniques et interharmoniques jusqu’au rang 50
› Équilibrage des courants de phase — réduction du courant de neutre
› Atténuation du flicker : compensation des charges fluctuantes
› Système anti-résonance avec détection et action automatiques
› Correction du facteur de puissance (cos φ), y compris en présence d’harmoniques
› Réduction des courants de phase et de neutre
› Augmentation de la capacité utile du transformateur
› Gestion thermique intelligente — durée de vie garantie de 15 ans
Filtre actif multifonction
Dernière génération avec topologie multiniveau (3-level). Performances supérieures aux systèmes à deux niveaux. Idéal pour les branchements et les sous-tableaux présentant une forte variabilité de charge.
› 75 A–400 A (mural et armoire)
› Multi-tension : 400/480/550/690 Vca · 50/60 Hz
› Élimination des harmoniques jusqu’au rang 50
› Équilibrage des phases + compensation réactive multifonction
› Écran tactile + analyseur de réseaux intégré
› Enregistreur de données 7 ans · Filtrage conforme à la norme IEEE 519
COURANT DE FILTRAGE

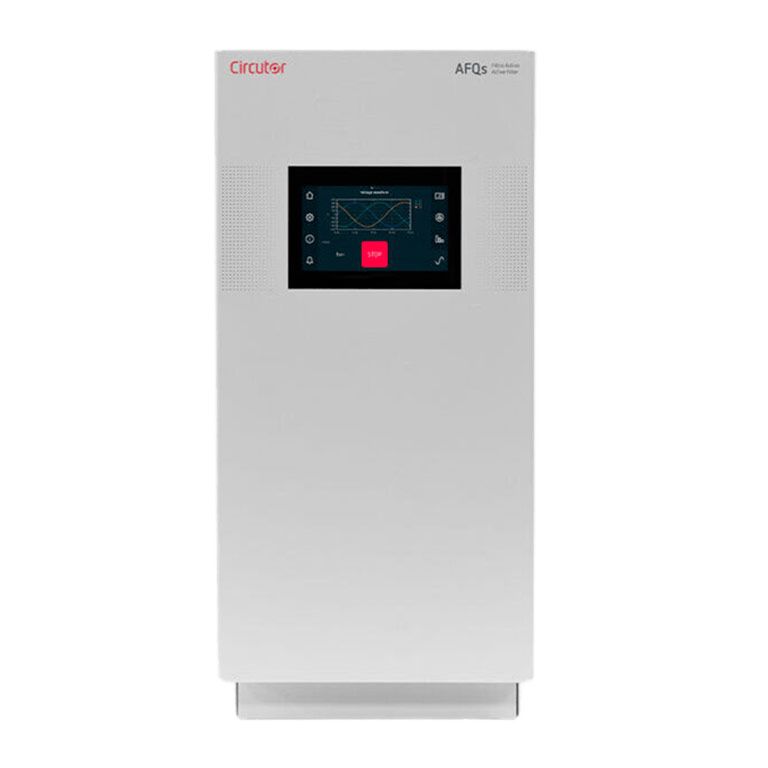

Filtre actif · Carbure de silicium
Technologie SiC : 70 % plus petit, seulement 13 kg et un rendement >98 %. Conçu pour une installation à proximité des variateurs de vitesse ou dans des armoires de moteurs avec espace réduit.
› 30 A — Premier fabricant européen à appliquer le SiC
› Rendement >98 % · 13 kg · Volume réduit de 70 %
› Harmoniques jusqu’au rang 50 avec fréquences sélectionnables
› Compensation réactive inductive et capacitive
› Équilibrage des courants biphasés dans les réseaux à 3 fils
UTILISATION RECOMMANDÉE

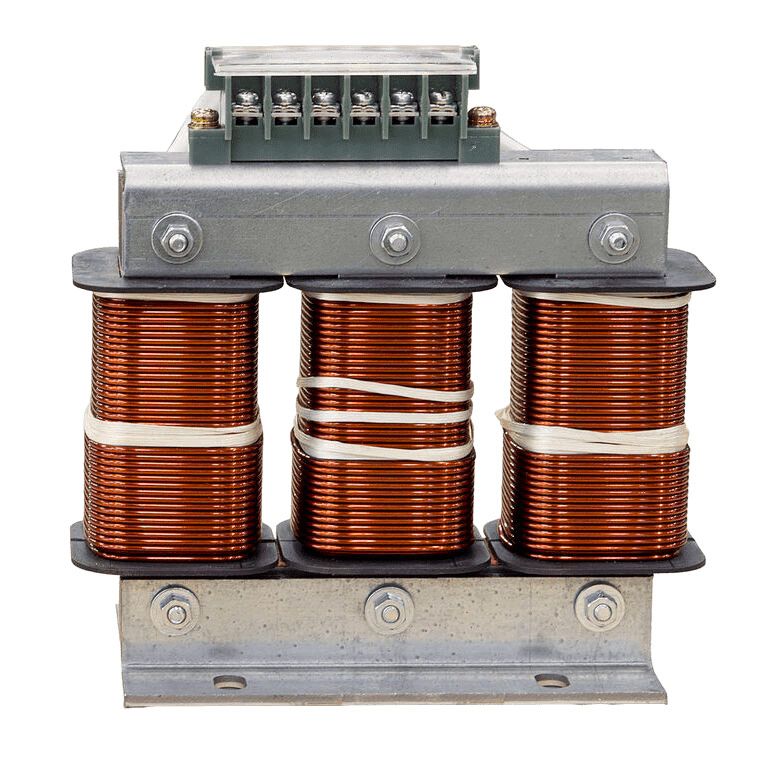

Filtres et réactances passifs
Solution passive pour les charges stables telles que les moteurs avec variateurs de fréquence. Particulièrement indiquée lorsque le courant est constant et la variabilité minimale.
› Filtre LCL : THD(I) <5 % dans les convertisseurs à 6 impulsions
› LRZ jusqu’à 63 A · LRBZ jusqu’à 600 A
› LRZ/LRBZ : réduit le THD de 40–50 % à ~20 %
› Conforme aux normes EN 61000-4-3 et IEEE 519
› Installation côté réseau ou côté charge du convertisseur
UTILISATION RECOMMANDÉE
La puissance réactive est essentielle au fonctionnement des moteurs, des transformateurs et des bobines, mais son excès engendre des pénalités croissantes sur la facture et des pertes dans le réseau de distribution.
La compensation de la puissance réactive réduit les courants de circulation, décharge les lignes et les transformateurs et élimine les surtaxes mensuelles pour faible facteur de puissance.
› Réduction directe de la facture d’électricité
› Décharge des lignes et des transformateurs, pertes moindres
› Régulation et stabilisation de la tension dans l’installation
› Réduction des émissions de CO2 grâce à une baisse de la demande en kVA

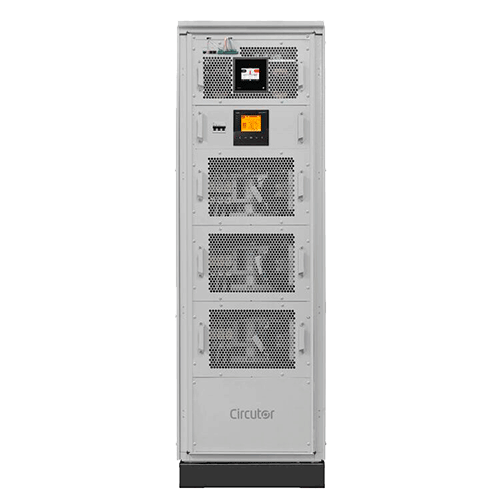

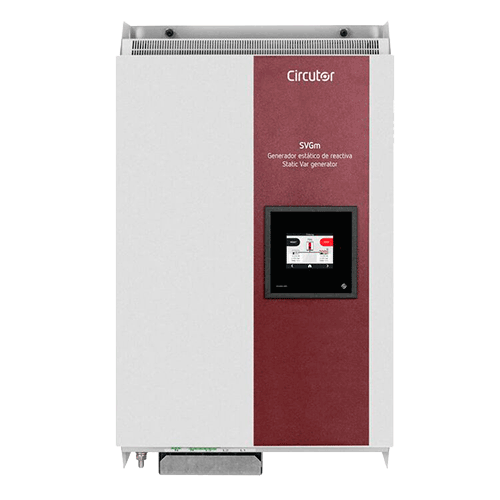

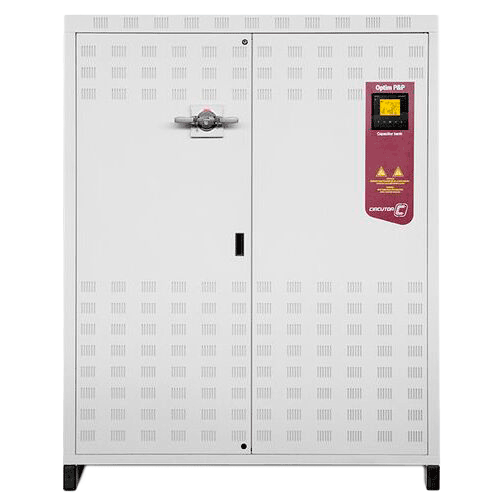

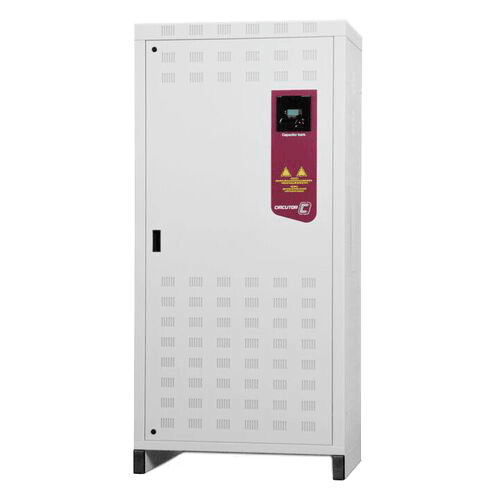

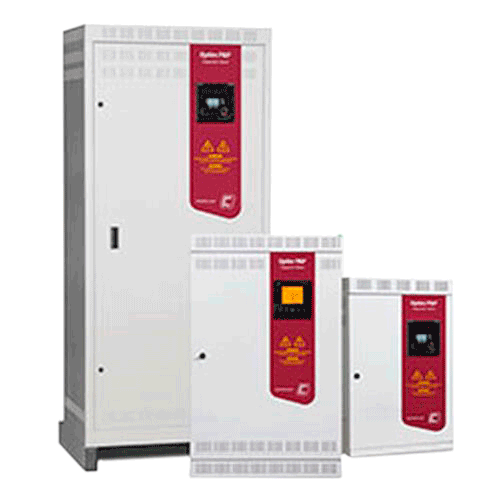

| OPTIM P&P | OPTIM FR P&P | OPTIM FRE | OPTIM SVGm | SVGm | |
 |  |  |  |  |
|
| Puissance réactive inductive | ✓ | ✓ | ✓ | ✓ | ✓ |
| Puissance réactive capacitive | — | — | — | ✓ | ✓ |
| Type de compensation | Passive (cond.) | Passive (cond.) | Passive (cond.) | Passive + Active | Active (IGBT) |
| Variations de charge rapides | — | — | ✓ Thyristor | ✓ | ✓ |
| Protection contre les harmoniques | Sans présence | Filtre de rejet | Filtre de rejet | ✓ Modulaire | Immunisé |
| Puissance maximale @ 440 V | 1.600 kvar | 1.200 kvar | 1.200 kvar | 674 kvar | 400 kvar |
| Maintenance | Passif | Passif | Passif | Faible | Minimum |
| Voir le produit | Voir le produit | Voir le produit | Voir le produit | Voir le produit |
Pour les installations fonctionnant en moyenne tension, Circutor conçoit et fabrique des batteries de condensateurs et des solutions d’électronique de puissance (SVGm + AFQm) adaptées à chaque projet.
Plus de 50 ans d’expérience, notre propre usine en Espagne avec laboratoire et salle blanche pour les essais. Nous garantissons la qualité et la traçabilité optimales de chaque composant fabriqué.
Production, transport et distribution
Sous-stations de réception et de distribution, nœuds de réseau. Centrales éoliennes et hydroélectriques.
Parcs photovoltaïques
Respect des codes de réseau et du profil de tension requis par le gestionnaire de réseau.
Industrie en moyenne tension
Stations de pompage, usines de dessalement, papeteries, cimenteries, usines pétrochimiques et aciéries en activité en MT.
Distribution MT/consommation BT
Installations comportant plusieurs centres de transformation et une consommation constante de puissance réactive en BT.
ans à développer des solutions de qualité de réseau et de compensation de puissance réactive
pays avec des installations Circutor actives dans le monde entier
ans de durée de vie garantie pour les filtres actifs AFQm et AFQs
fabricant européen à appliquer la technologie SiC aux filtres actifs d’harmoniques
