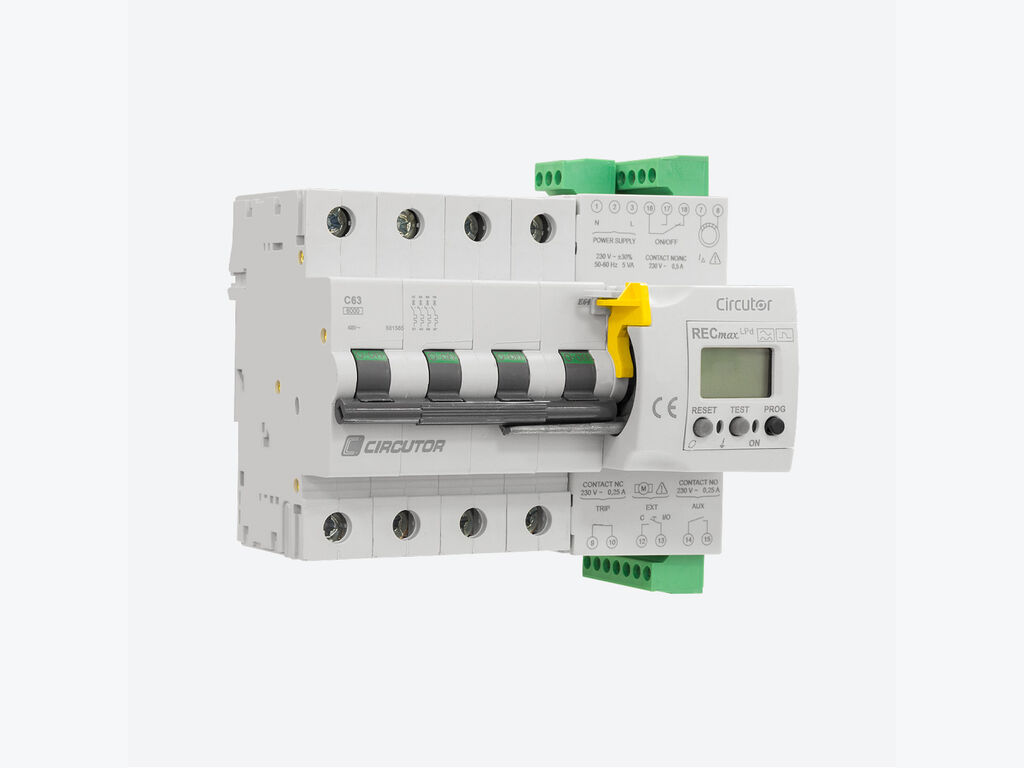

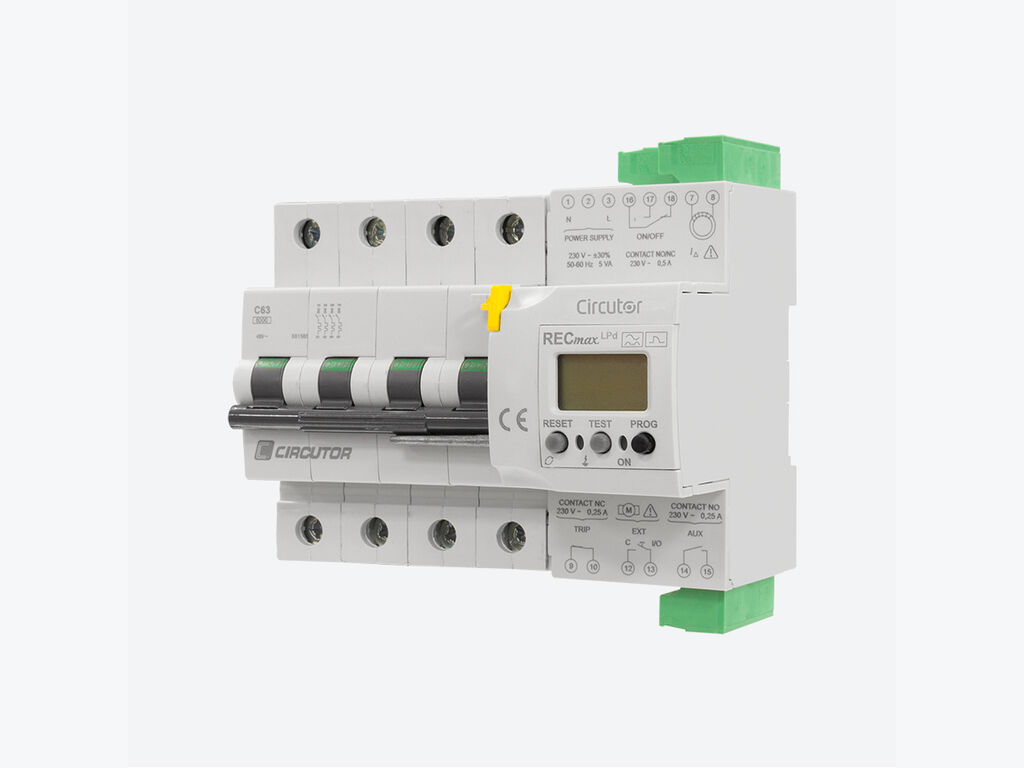

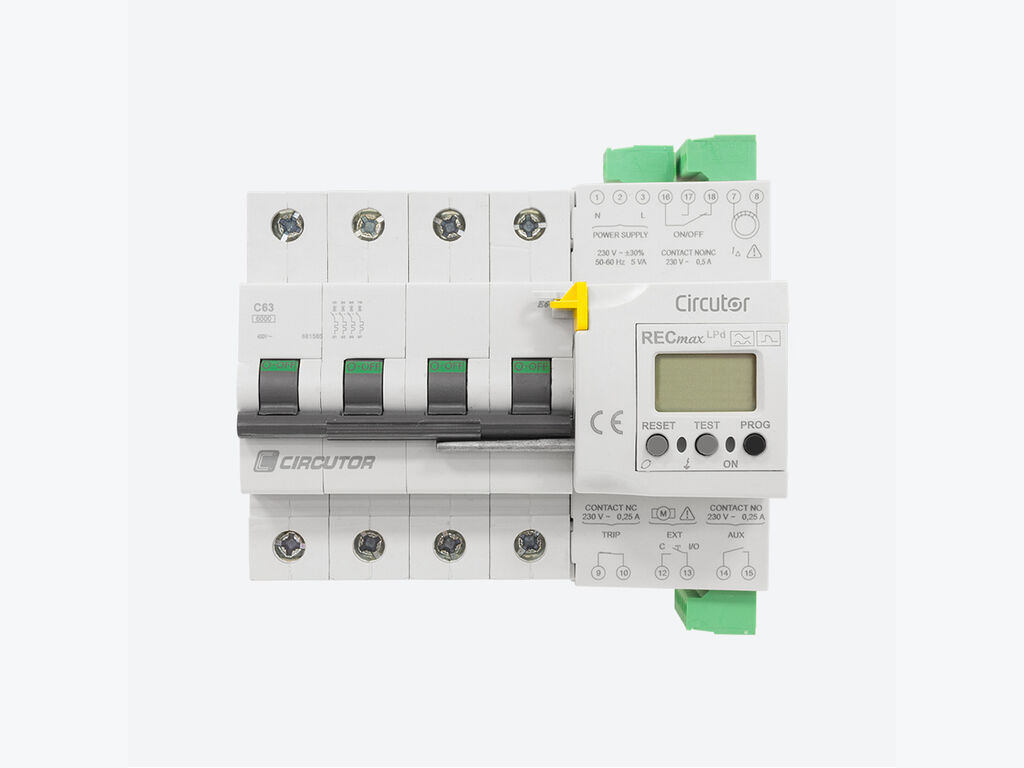

Relais différentiel reconnecteur avec magnétothermique pour fonctionner avec un transformateur différentiel non inclus

RECmaxLPd-D4-16

RECmaxLPd-D4-16, Relais différentiel reconnecteur avec magnétothermique pour fonctionner avec un transformateur différentiel externe, 4 pôles courbe D

Code: P2A142.

  • Pôles: 4
  • In (A): 16 A
  • Élément reconnexion: intégré
  • Courbe: D

INFORMATIONS

Description

Dispositif de coupure, auto-réarmable, avec protection magnétothermique et différentielle ultra immunisée. Équipement programmable avec display, qui mesure les courants de fuite (protection différentielle), et ordonne la déconnexion ou la reconnexion du magnétothermique (protection magnétothermique) à travers un moteur qui le gouverne mécaniquement. La mesure de courant de fuites, IΔ, a besoin d’un transformateur différentiel externe, qui est fourni séparément. L’ensemble est utilisé habituellement dans les installations électriques, monophasées et triphasées, qui exigent une continuité élevée de l’alimentation électrique. Il possède des entrées/ sorties qui permettent d’avoir une information et un contrôle de l’état de l’installation électrique où il travaille. Affichage DEL et display (LCD) rétroéclairé:

  • Paramètres protection/reconnexion par différentiel.
  • Intensité de courant de déclenchement de la protection.
  • Nombre de reconnexions réalisées.
  • Messages d’état de la protection, etc.

Applications

Le RECmax LPd associé aux toroïdaux WGC assure une protection différentielle et magnétothermique avec reconnexion automatique après un déclenchement par défaut différentiel, surcharge ou court-circuit. C’est une solution très appropriée pour les infrastructures qui, par leur emplacement, sont à contrôle et surveillance difficiles sur les tableaux électriques de:

  • Systèmes de Téléphonie
  • Systèmes de TDT
  • Systèmes informatiques, SAI

SPÉCIFICATIONS

Alimentation en courant alternatif
Catégorie d'installation
CAT III 300 V
Consommation
5 VA
Fréquence
50/60 Hz
Tension nominale
230V ~ ± 30%
Caractéristiques mécaniques
Taille (mm) larg. x haut. x prof.
115 x 110 x 83 (mm)
Boîtier
Plastique V0
Longueur du câble à dénuder (mm)
6-7,5 mm2
Torque
0,5 … 0,6 Nm
Fixation
rail DIN
Poids (kg)
0,7
Caractéristiques environnementales
Degré de protection
IP 20, IP 41 (face arrière)
Humidité relative (sans condensation)
5 … 95 %
Température de stockage
-40 … +75 ºC
Température de travail
-20 … +70 ºC
Règlementation
Sécurité électrique, Altitude maximale (m)
2000
Règlementation
IEC TR 60755, IEC 60898-1, DIN EN 50022, IEC 60947-2-M
Interface utilisateur
LED
2 LED
Clavier
3 clés
Type d'affichage
LCD
Protection différentielle
Sensibilité (IΔn), A
0,03 (por defecto) / 0,1 - 0,3 - 0,5 - 1 A (programable)
Temps de retard (tΔ)
Retard au déclenchement (CEI 60947-2-M) INS/SEL
Protection magnéto-thermique
Courbe de déclenchement type
D
Courant nominal In (A)
16
Pouvoir de coupure nominale en court-circuit (Icn) / Pouvoir de coupure de service en court-circuit (Ics) (IEC 60898)
6 kA
Pouvoir de coupure en tension (IEC 60898)
230 / 400 V ~
Dernier pouvoir de coupure en court-circuit (Icu) alterné (IEC 60947-2)
10 kA
Pouvoir de coupure de la tension alternative (IEC 60947-2)
415 V ~
Tension nominale
240 / 415 V ~
