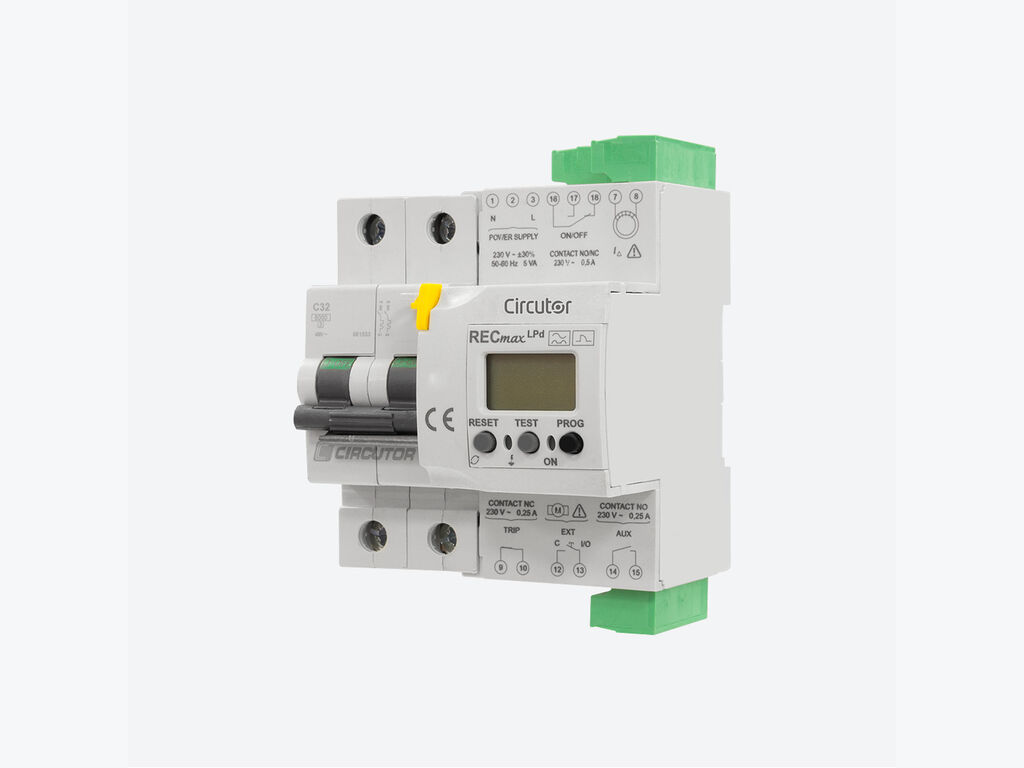

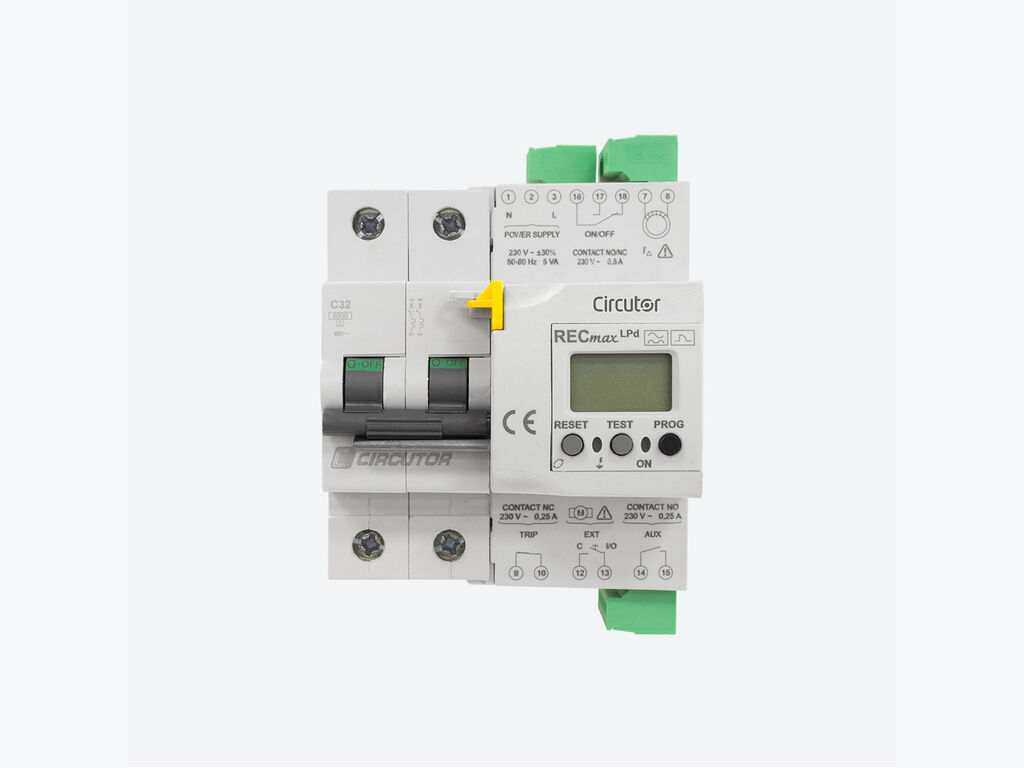

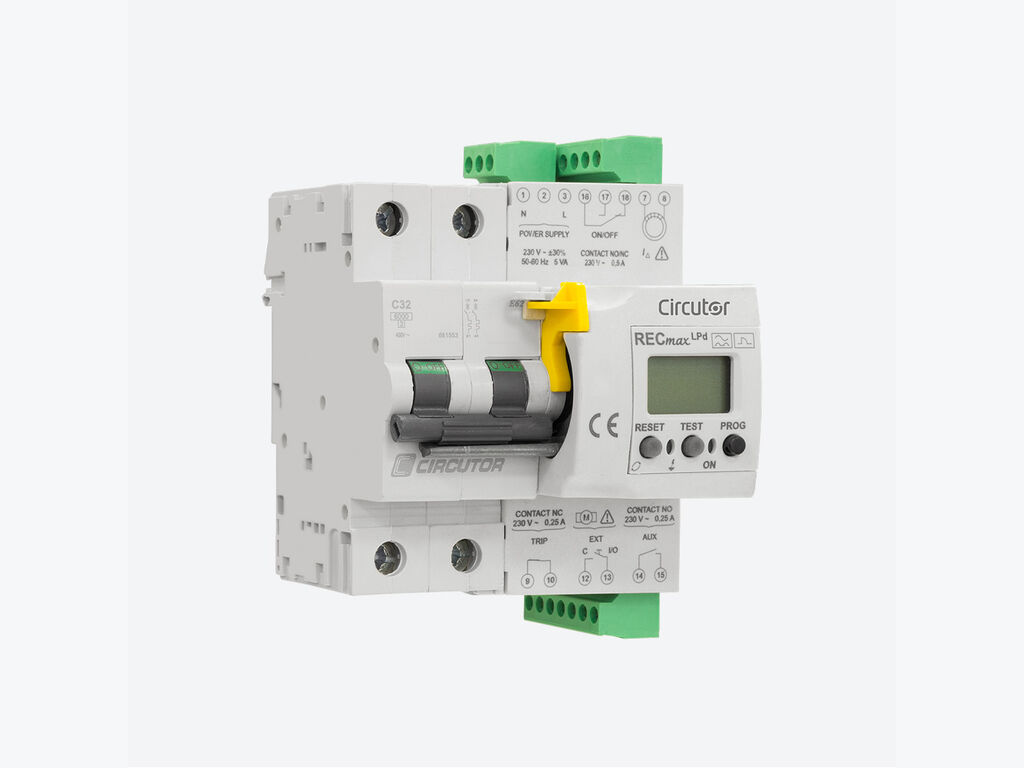

Relais différentiel reconnecteur avec magnétothermique pour fonctionner avec un transformateur différentiel non inclus

RECmaxLPd-C2-10

RECmaxLPd-C2-10, Relais différentiel reconnecteur avec magnétothermique pour fonctionner avec un transformateur différentiel externe, 2 pôles courbe C

Code: P2A111.

  • Pôles: 2
  • In (A): 10 A
  • Élément reconnexion: intégré
  • Courbe: C

INFORMATIONS

Description

Dispositif de coupure, auto-réarmable, avec protection magnétothermique et différentielle ultra immunisée. Équipement programmable avec display, qui mesure les courants de fuite (protection différentielle), et ordonne la déconnexion ou la reconnexion du magnétothermique (protection magnétothermique) à travers un moteur qui le gouverne mécaniquement. La mesure de courant de fuites, IΔ, a besoin d’un transformateur différentiel externe, qui est fourni séparément. L’ensemble est utilisé habituellement dans les installations électriques, monophasées et triphasées, qui exigent une continuité élevée de l’alimentation électrique. Il possède des entrées/ sorties qui permettent d’avoir une information et un contrôle de l’état de l’installation électrique où il travaille. Affichage DEL et display (LCD) rétroéclairé:

  • Paramètres protection/reconnexion par différentiel.
  • Intensité de courant de déclenchement de la protection.
  • Nombre de reconnexions réalisées.
  • Messages d’état de la protection, etc.

Applications

Le RECmax LPd associé aux toroïdaux WGC assure une protection différentielle et magnétothermique avec reconnexion automatique après un déclenchement par défaut différentiel, surcharge ou court-circuit. C’est une solution très appropriée pour les infrastructures qui, par leur emplacement, sont à contrôle et surveillance difficiles sur les tableaux électriques de:

  • Systèmes de Téléphonie
  • Systèmes de TDT
  • Systèmes informatiques, SAI

SPÉCIFICATIONS

Alimentation en courant alternatif
Tension nominale
230V ~ ± 30%
Fréquence
50/60 Hz
Consommation
5 VA
Catégorie d'installation
CAT III 300 V
Interface utilisateur
Type d'affichage
LCD
LED
2 LED
Clavier
3 clés
Caractéristiques environnementales
Température de travail
-20 … +70 ºC
Température de stockage
-40 … +75 ºC
Humidité relative (sans condensation)
5 … 95 %
Degré de protection
IP 20, IP 41 (face arrière)
Caractéristiques mécaniques
Boîtier
Plastique V0
Fixation
DIN rail
Torque
0,5 … 0,6 Nm
Longueur du câble à dénuder (mm)
6-7,5 mm2
Poids (kg)
0,41
Taille (mm) larg. x haut. x prof.
79 x 110 x 83 (mm)
Protection différentielle
Sensibilité (IΔn), A
0,03 (por defecto) / 0,1 - 0,3 - 0,5 - 1 A (programable)
Temps de retard (tΔ)
Retard au déclenchement (CEI 60947-2-M) INS/SEL
Type de reconnexion
Temps de réinitialisation
Programmable : Différentiel / Magnétothermique : 30 min
Durée entre les reconnexions
Programmable : Différentiel / Disjoncteur : 3 min
Nombre de reconnexions
Programmable : Différentiel (10) / Magnétothermique (2)
Protection magnéto-thermique
Pouvoir de coupure de la tension alternative (IEC 60947-2)
240 V ~
Pouvoir de coupure de tension continue (IEC 60947-2)
< 125 V
Tension nominale
240 / 415 V ~
Courant nominal In (A)
10
Courbe de déclenchement type
C
Dernier pouvoir de coupure en court-circuit (Icu) / Pouvoir de coupure en court-circuit (Ics), en courant continu (IEC 60947-2)
30 kA
Dernier pouvoir de coupure en court-circuit (Icu) alterné (IEC 60947-2)
20 kA
Règlementation
Règlementation
IEC TR 60755, IEC 60898-1, DIN EN 50022, IEC 60947-2-M
Sécurité électrique, Altitude maximale (m)
2000
