Convertisseurs de mesure

CFE-AP

CFE-AP, Convertisseur de fréquence à profil étroit

Code: M25521.

  • Type Sortie: 1
  • Sortie analogique: 0…20mA
  • Système: Tension réseau sélectionnable: 115 / 240 / 400 Vca
  • Mesure: 45 ...... 55 Hz

INFORMATIONS

Description

The CFE and CFE-AP transducers, convert input frequency to D.C process indicator signal.

The analog output is directly proportional to the input frequency.

SPÉCIFICATIONS

Alimentation en courant alternatif
Tension nominale
0…5, 10 Vcc
Caractéristiques mécaniques
Taille (mm) larg. x haut. x prof.
20 x 70 x 110 (mm)
Poids (kg)
0,19
Caractéristiques environnementales
Degré de protection
IP 20 (Terminals) IP 40 (case)
Température de stockage
-40….+70 °C
Température de travail
-10…+60 °C
Circuit de mesure de tension
Consommation
2,5 VA
Plage de mesure de la tension
70…110 % Vn
Tension maximale de mesure permanente
120 % Vn
Règlementation
Sécurité électrique, Altitude maximale (m)
2000
Règlementation
IEC 529, IEC 688, IEC 801, EN 50081-1, EN 50082-1, IEC 1010
Entrées analogiques
Impédance de charge en courant
< 500 Ω
Curly (valeur efficace, RMS)
< 1 %
Impédance de charge en tension
> 500 Ω
Temps de réponse
< 300 ms (0…99 % Vn)
Sorties analogiques
Mode courant, plage nominale
0…10, 20 mAac
Mode tension: plage de sortie nominale
0…5, 10 Vca
Précision de mesure
Mesure de courant de phase
0,5 % FS

DIMENSIÓN

CONNEXION

VÍDEOS

DESCARGAS

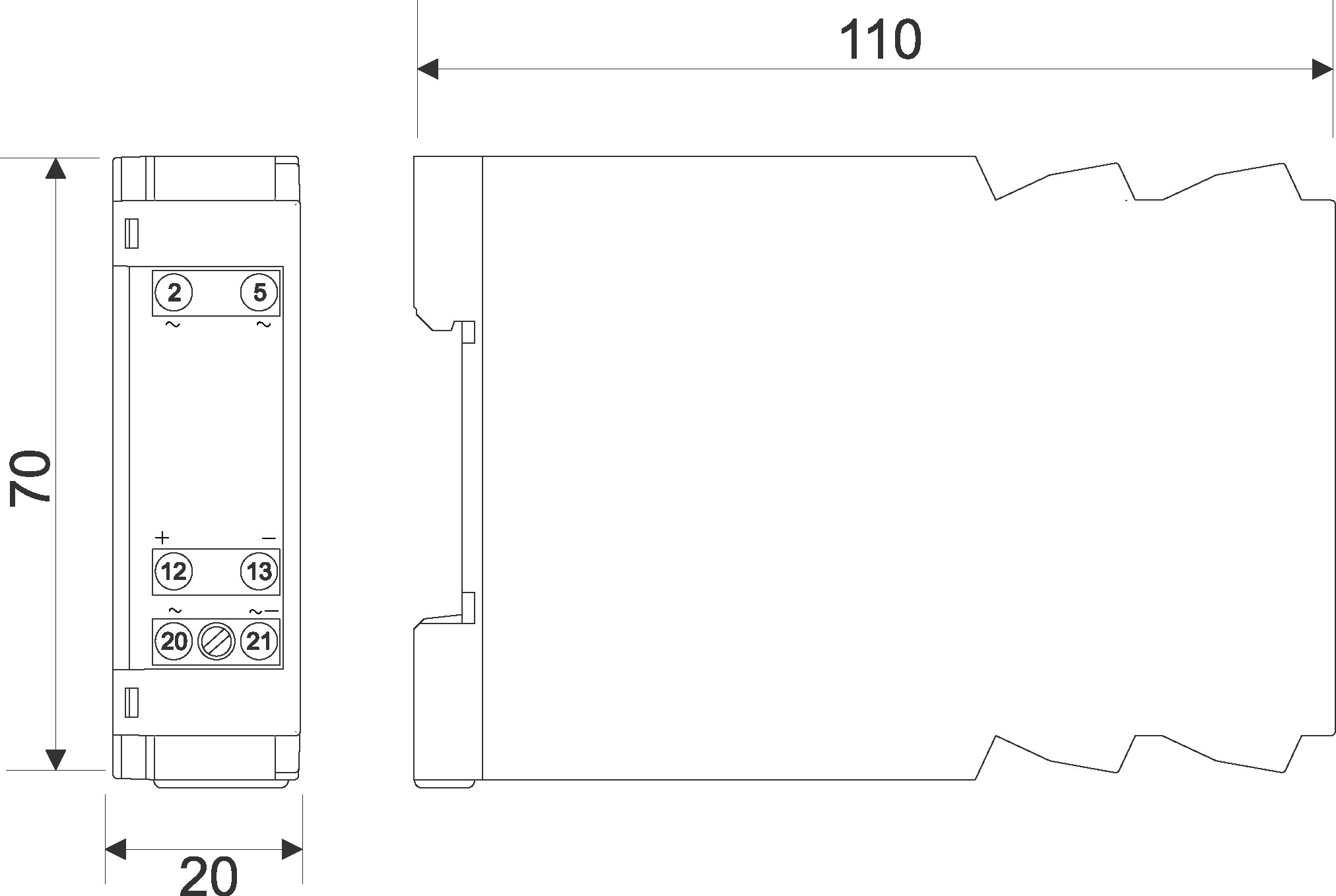

Dimensions
