Condensateurs triphasés de puissance pour basse tension

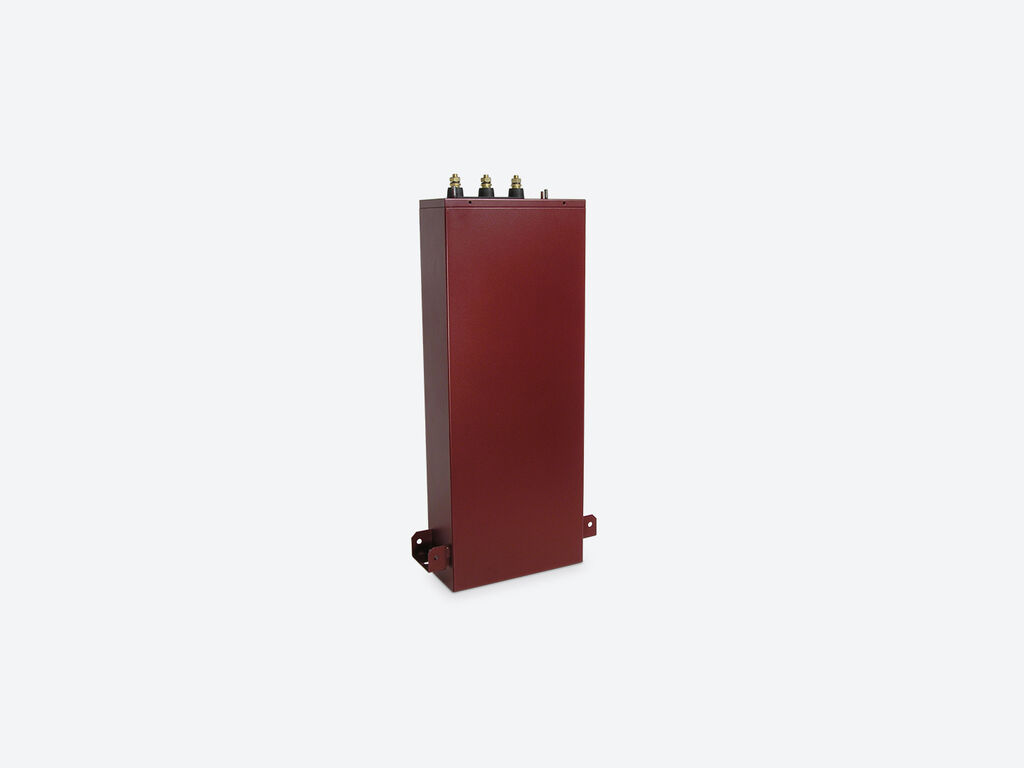

Condensateur triphasé de puissance
Condensateur triphasé de puissance
Condensateur triphasé de puissance
Condensateur triphasé de puissance

CSB-23/20

CSB-23/20, Condensateurs triphasés de puissance pour basse tension

Code: R2321F.

  • kvar 50 Hz: 20
  • kvar 60 Hz: 25
  • Use voltage (V): 230

INFORMATIONS

Description

L’application de nouvelles technologies ont permis à CIRCUTOR de réinventer le condensateur classique CS .

L’esprit d’innovation et de la propre technologie utilisée dans la conception du nouveau condensateur CSB, augmentent la vie des condensateurs prismatiques traditionnels de plus de 60%. Avec cette nouvelle série nous améliorons le modèle précédent sous tous ses aspects en proposant un produit plus durable, sûr et rentable pour nos clients.

Applications

Son application est centrée sur la compensation dans les installations tant dans les charges fixes que dans les variations de charges (batteries de condensateurs).

Vous avez besoin de plus d'informations sur ce produit ?

Si vous avez des questions, parlons-en.

Parlez à un spécialiste

SPÉCIFICATIONS

Alimentation en courant alternatif
Fréquence
50 ó 60 Hz
Caractéristiques électriques
Tension
230 V
Surtension
10 % 8 h sur 24 h 15 % jusqu'à 15 min sur 24 heures 20 % jusqu'à 5 min sur 24 heures 30 % jusqu'à 1 min sur 24 heures
Tension d'isolement, circuit
3 / 15 kV
Résistance de décharge
75 V / 3 min
Tolérance C
-5 … +15 %
Pertes (W)
Diélectrique: < 0,2 W / kvar Total: < 0,4 W / kvar
Surcharge permanente
1,3 In
Caractéristiques environnementales
Température de travail
Tª classe D: moyenne journalière: 45 ºC, moyenne annuelle: 35 ºC, maximum: 55 ºC, minimum: -25 ºC
Humidité relative (sans condensation)
80%
Degré de protection
IP 42 avec cache-bornes
Caractéristiques mécaniques
Boîtier
Acier traité et peint en couleur RAL 3005
Fixation
Vertical / Horizontal. Distance minimale entre les condenseurs : 4 cm
Ventilation
Naturelle ou forcée selon l'armoire
Poids (kg)
6,8
Taille (mm) larg. x haut. x prof.
360 x 330 x 120 (mm)
Protection
Type d'élément de coupe
Régénération diélectrique Fusible interne Système de surpression Vermiculite
Règlementation
Règlementation
IEC 60831-1, UNE-EN 60831-1
Sécurité électrique, Altitude maximale (m)
2000
