Analyseur de réseaux et qualité de l’alimentation électrique panneau

CVM-A1500-FLEX-485-ICT2

CVM-A1500-FLEX-485-ICT2, Analyseur de réseaux panneau avec enregistrement d’événements de qualité et transitoires selon Classe A (IEC 61000-4-30 Éd. 2)

Code: M56351.

  • Protocole: Modbus/RTU | BACnet | webserver (HTTP) | XML | HTML5
  • Mémoire: 200 MB
  • Mémoire: Oui
  • Événements / Forme d'onde: Oui
  • Certification: -
  • Précision énergie: 1
  • Communications: RS-485 | Ethernet
  • Sortie transistor: 2
  • Nº relais: 2
  • Entrées numériques: 2
  • Harmoniques: 63
  • Courant entrée: Rogowski
  • Montage: Panneau
  • Modules: 144 x 144

INFORMATIONS

Description

Le nouveau CVM-A1500 est l’équipement de surveillance parfait pour tous les points de mesure (représentatifs ou critiques) ou d’une grande importance dans les installations électriques. Grâce à leur conception frontale soignée et attractive et leur innovatrice interface SCV, ils permettent à l’utilisateur l’affichage de tout paramètre en combinaison avec d’autres sur la même vue d’écran.

Il s’agit d’un analyseur de réseaux avec une mesure de paramètres de qualité d’alimentation,  qui permet une vaste gamme d’affichage de paramètres électriques. Depuis des tensions, courants, puissances, énergies, demandes en courant et puissance, tant composés que par phase, décomposition jusqu’au 63ème harmonique. Mesure et calcule les variables caractéristiques de la qualité d’alimentation tels que déséquilibres, Flicker, facteur Ka, Kd, etc. et permet la surveillance des formes d’onde de Tension et Courant en temps réel (Oscilloscope).

Capture des défauts de qualité d’alimentation en tension depuis 10 ms, avec la date et l’heure et leur forme d’onde associée (4 cycles avant la perturbation et 2 cycles après celle-ci). Affiche par écran les 10 derniers événements de qualité, par son serveur intégré WEB (HTML5) affiche jusqu’aux 50 derniers et, en combinaison avec PowerStudio, stocke sur un serveur ou PC sous une forme illimitée.

Comme valeur ajoutée, le CVM-A1500 présente sur écran les défauts de qualité d’alimentation sous plusieurs modes. Liste de défauts capturés, information détaillée du défaut, résumé par type, phase et quantité, forme d’onde capturée et affichage des 10 derniers défauts capturés sur des graphiques caractéristiques CBEMA, ITIC et SEMI-F47.

  • Format 144 x 144 mm
  • Écran VGA en couleur et à grande résolution
  • Protection frontale IP 65 (avec joint d’étanchéité)
  • 5 Entrées de tension (3 phases + Neutre + Terre) jusqu’aux 1000 V phase-phase
  • 4 entrées de courant ITF
  • Précision en tension, courant classe 1 (20...600 V)
  • Précision en Énergies Classe 0,2S (IEC 62053-22)
  • Enregistrement de toutes les variables pour plus d’un an (Moyenne, maximums et minimums)
  • Module DATALOGGER inclus (enregistrement de données historiques)
  • Équipement expansible de jusqu’à 3 modules combinant entrées, sorties numériques, analogiques, Modbus/TCP, Mbus, LonWorkds, Profibus
  • Interface d’utilisateur avec 3 touches capacitives
  • Source d’alimentation universelle CA/CC et option en CC
  • Point de communications RS-485 (protocole Modbus/RTU et BACnet) pour paramètres instantanés
  • Affichage à distance depuis PC, Smarphone ou tablettes moyennant un navigateur web compatible avec HTML5. Surveillance de paramètres instantanés, captures d’événements, formes d’onde.
  • Personnalisation des paramètres à montrer par écran Jusqu’à 5 écrans personnalisables pour chaque vue de 1, 3 ou 4 paramètres.
  • Interface innovatrice SCV (Slide, Choose & View) de présentation de données versatile qui permet la personnalisation des paramètres à montrer par écran
  • Paramètres électriques instantanés, maximums et minimums (avec date et heure), demande en courants et puissance active et réactive
  • Paramètres électriques incrémentaux (énergies), heures, coûts, émissions
  • 3 tarifs (sélectionnables par entrée numérique ou par communications RS485)
  • Capable de montrer des coûts et émetteurs de KgCO2, par écran selon l’énergie consommée ou générée et pour trois tarifs. Multiples tarifs par Web Server – PowerStudio embedded
  • 2 sorties à relais pour alarmes avec retard, temps, ON et OFF, etc.
  • 2 sorties à transistor pour alarmes ou génération d’impulsions avec tous les possibles paramètres de configuration
  • 2 entrées numériques avec possibilité de contrôle sur la sélection de tarifs de l’équipement ou configurables pour surveillance, par communications RS-485 Modbus, des états logiques d’autres équipements électromécaniques. (Interrupteurs différentiels, Magnétothermiques, etc.) y comptage d’autres compteurs.

Applications

  • Contrôle, surveillance et enregistrement de la qualité d’alimentation sur des branchements de Haute et Basse Tension. Tant en mode présentiel qu’à distance grâce à son serveur WEB. Intégration dans les systèmes SCADA à travers des demandes XML .
  • 4 alarmes (2 par transistor et 2 par relais) totalement programmables sous une forme indépendante selon une valeur basse, haute, hystérèse, retards à connexion/déconnexion, état de repos normalement ouvert ou fermé et enclenchement.
  • Génération d’impulsions par sorties à transistor, totalement configurables sous une forme indépendante sur tout paramètre incrémental (énergies, coûts, kgCO2, heures tant par compteur total que par tarif).
  • Convertisseur à signaux analogiques de tout paramètre instantané que l’équipement mesure ou calcule, en intégrant des modules d’expansion avec des sorties analogiques.
  • Afficheur de signaux de processus intégrant un module d’expansion d’entrées analogiques, avec possibilité de les communiquer aux systèmes SCADA par communications.
  • Contrôle de manœuvres de charges électriques ou signaux d’alarme par programmation des sorties de transistor ou relais intégrées ou ajoutées par modules d’expansion.
  • Datalogger Intégré avec serveur Web et XML (enregistrement de données historiques).

SPÉCIFICATIONS

Alimentation en courant alternatif
Tension nominale
100…240 V ~
Fréquence
45 ... 65Hz
Consommation
15 … 22 VA
Catégorie d'installation
CAT III 300 V
Alimentation en courant continu
Tension nominale
120 … 300 Vcc
Consommation
8 … 10 W
Catégorie d'installation
CAT III 300 V
Circuit de mesure de tension
Plage de mesure de la tension
40…70 Hz
Plage de mesure de la fréquence
40…70 Hz
Impédance d'entrée
1.2MΩ
Tension de mesure minimale (Vstart)
10 V~
Catégorie d'installation
CAT III 600V
Fréquence d'échantillonnage
40…70 Hz
Consommation maximale de l'entrée de tension
0,15VA
Circuit de mesure de courant
Courant nominal (In)
1000 / 100 mV ~
Plage de mesure du courant de phase
10 … 120 % In
Courant mesure minimum
10 A
Catégorie d'installation
CAT III 600 V
Précision de mesure
Mesure de tension de phase
Classe 0,1 ±1 chiffre
Mesure de tension neutre
Classe 0,5 ±1 chiffre (55…500 V~)
Mesure de courant de phase
Classe 0,2 ±1 chiffre
Mesure de fréquence
classe 0.02
Mesure de la puissance active (kW)
(Vn 230/110 Vca) 1 ± 2 chiffres
Mesure de la puissance apparente (kVA)
(Vn 230/110 Vac) class 0.5 ±1 digit 0.05…6A (…/5A),0.01…1.2A ( …/1A), 0.01…0.3A (…/0.250A)
Mesure de la puissance réactive (kvar)
(Vn 230/110 Vca) 2 ± 2 chiffres
Mesure du facteur de puissance
Clase 0.5
THD de tension
classe 1
Harmoniques de tension (THD)
classe 1
Scintillement Pinst
3 % (IEC 61000-4-15)
Scintillement Pst
5 % (0,2…10 Pst) (IEC 61000-4-15)
Déséquilibre de tension Kd (U)
classe A (IEC 61000-4-30)
Asymétrie de tension Ka (U)
Classe A (IEC 61000-4-30)
Sorties numériques de transistor
Quantité
2
Tension maximale
48 Vdc
Sortie d'impulsions, courant maximum
130mA
Sortie d'impulsions, fréquence maximum
1 kHz
Largeur d'impulsion
1 ms
Sortie d'impulsions, durée (Ton / Toff)
0,3 ms/0,7 ms
Sorties de relais numériques
Durée de vie électrique à charge maximum
3x104 cycles
Durée de vie mécanique
1x107 cycles
Puissance de commutation maximale
1500 VA
Entrées numériques
Quantité
2
Type
Contact sans potentiel
Isolement entre entrée et sortie
4 kV
Courant maximal en court-circuit
5 mA
Tension maximale en circuit ouvert
15 Vcc
Communication série
Technologie / Type
RS-485 / BACnet
Protocole
ModBus/RTU, BACnet
Interface utilisateur
Type d'affichage
TFT couleur
Résolution d'affichage
VGA (640x480)
LED
3 LED
Clavier
Capacitive, 3 keys
Caractéristiques environnementales
Température de travail
-10 … +50 ºC
Température de stockage
-20… +80 ºC
Humidité relative (sans condensation)
5 ... 95%
Caractéristiques mécaniques
Fixation
Panneau (DIN43700) 138x138
Poids (kg)
0,752
Taille (mm) larg. x haut. x prof.
144.7 x 144.7 x 131.1 (mm)
Règlementation
Règlementation
UNE EN 61000-6-4, UNE EN 61000-6-2, IEC 60664-1, CAN/CSA-22.2 No. 61010-1 3rd. Edition 2012-05, IEC 61010-2-030, Measures according to : IEC 61557-12
Certifications
CSA 61010-1 3rd edition
Sécurité électrique, Altitude maximale (m)
2000

DIMENSION

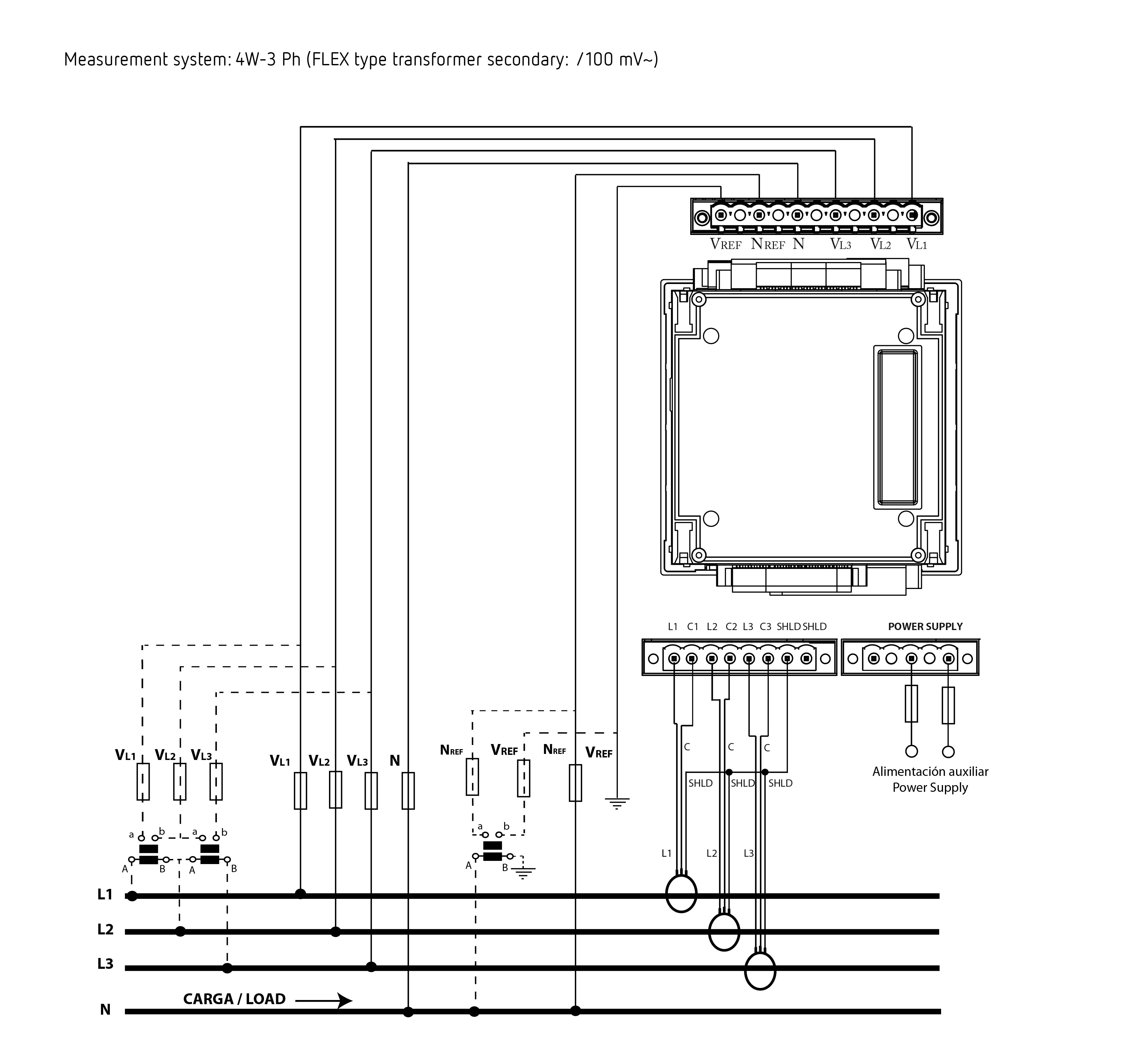

CONNEXION
