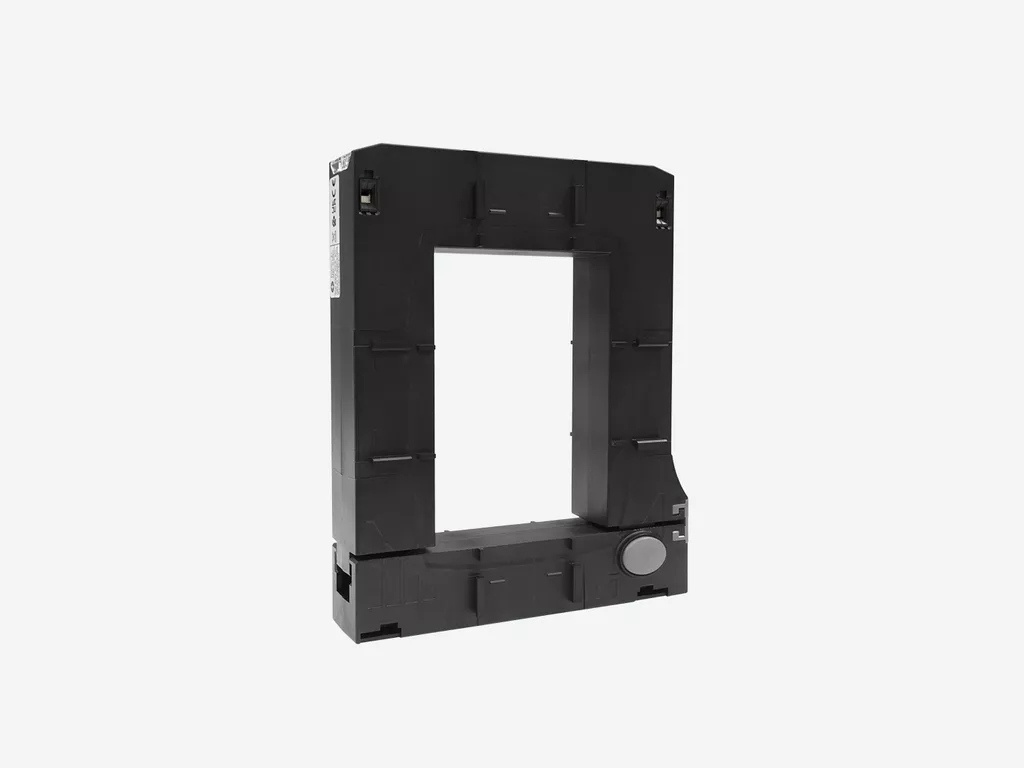

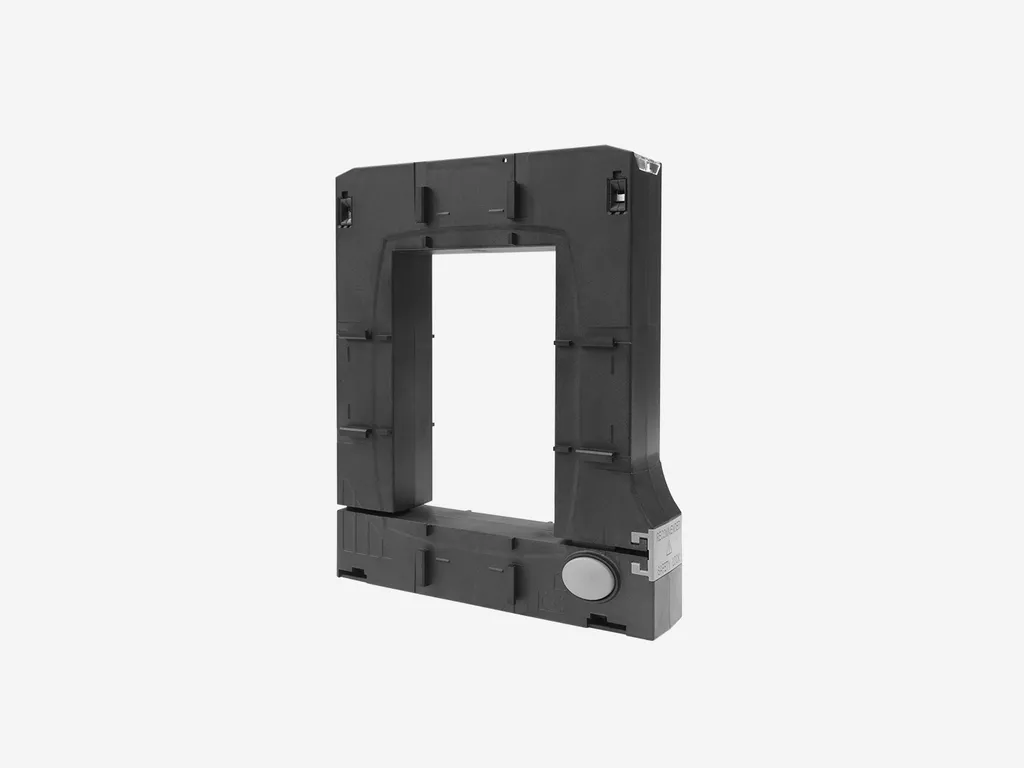

Transformador de corriente de núcleo partido

TP10 500/5

TP10 500/5, Transformador de corriente de núcleo partido, pletina 80x120 mm

Código: M78031.

  • Pletina (mm): 80x120
  • Diámetro interior (mm): 80
  • Sistema: Monofásico
  • Clase 1 Potencia (VA): 4
  • Clase 3 Potencia (VA): 12
  • Rango medida (A): 500/5
  • Corriente de entrada: 500
  • Tipo transformador: Núcleo partido

ESPECIFICACIONES

Características eléctricas
Tensión de aislamiento entre terminales S1-S2
3 kV
Factor de seguridad (FS)
10
Circuito de medida de corriente
Frecuencia nominal
50 / 60 Hz
Características técnicas específicas de los sensores de corriente
Tensión de trabajo
0,72 kV~ máx.
Características ambientales
Humedad relativa (sin condensación)
15 ... 85 %
Normas
Seguridad eléctrica, Altitud máx. (m)
1000
Características mecánicas
Peso Neto (kg)
0,55
Tamaño (mm) ancho x alto x fondo
158 x 51 x 193.8 (mm)

DIMENSIÓN

CONEXIÓN

VÍDEOS

DESCARGAS

3D
Dimensiones
Esquema
