TP8 400/5

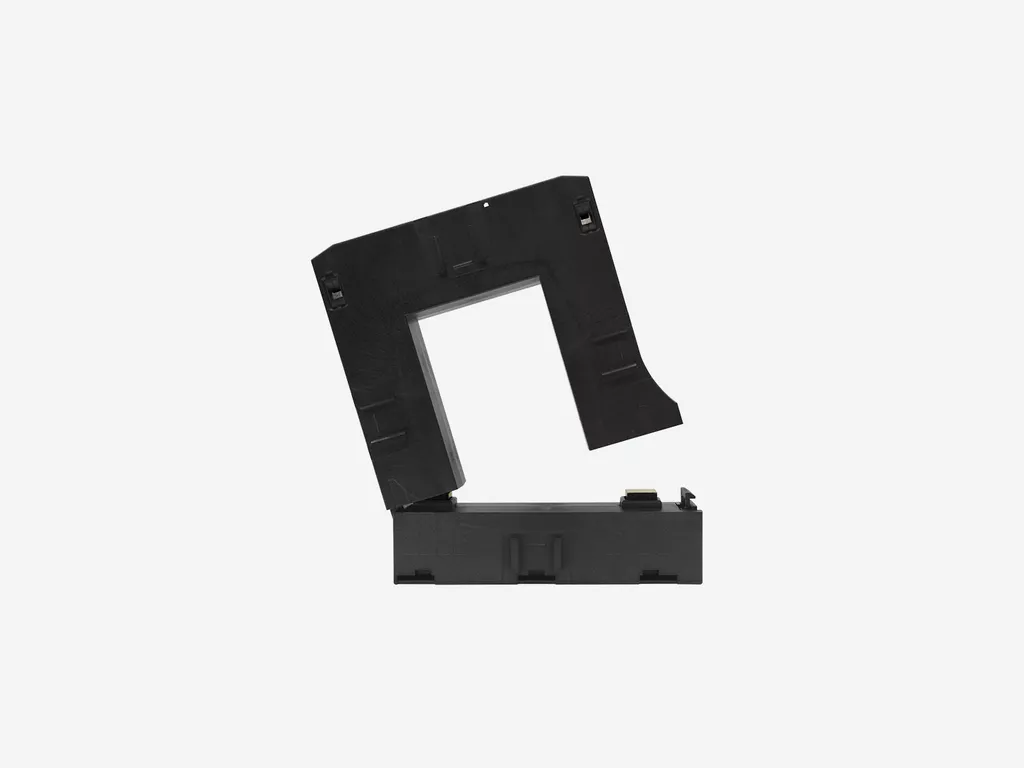

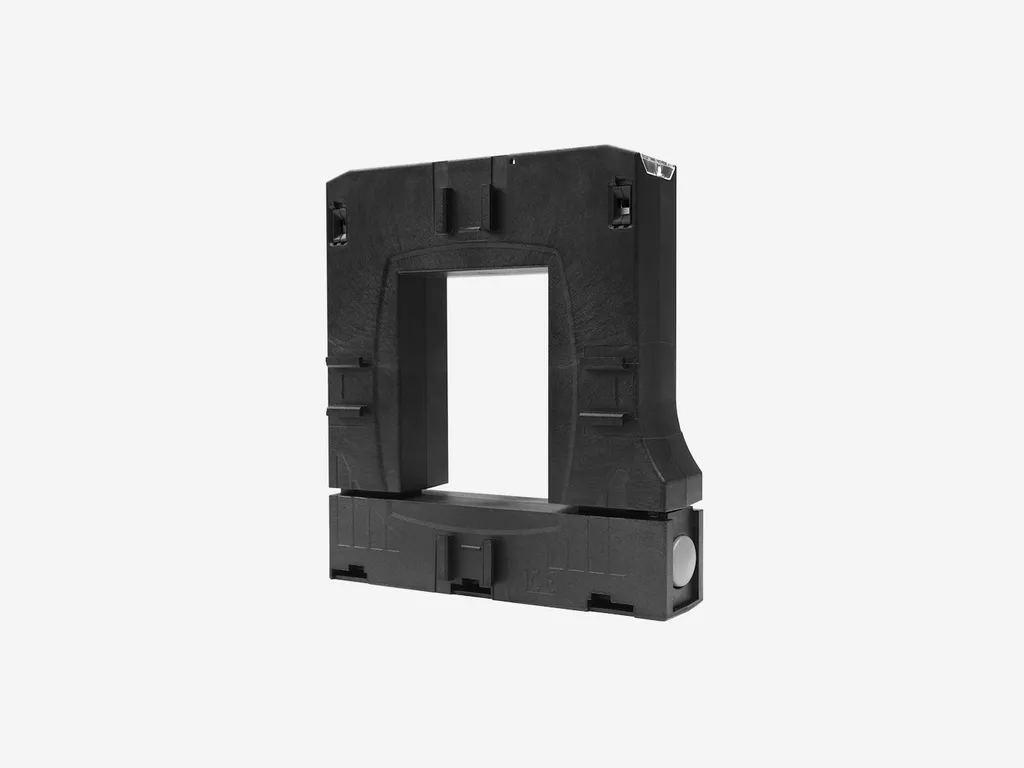

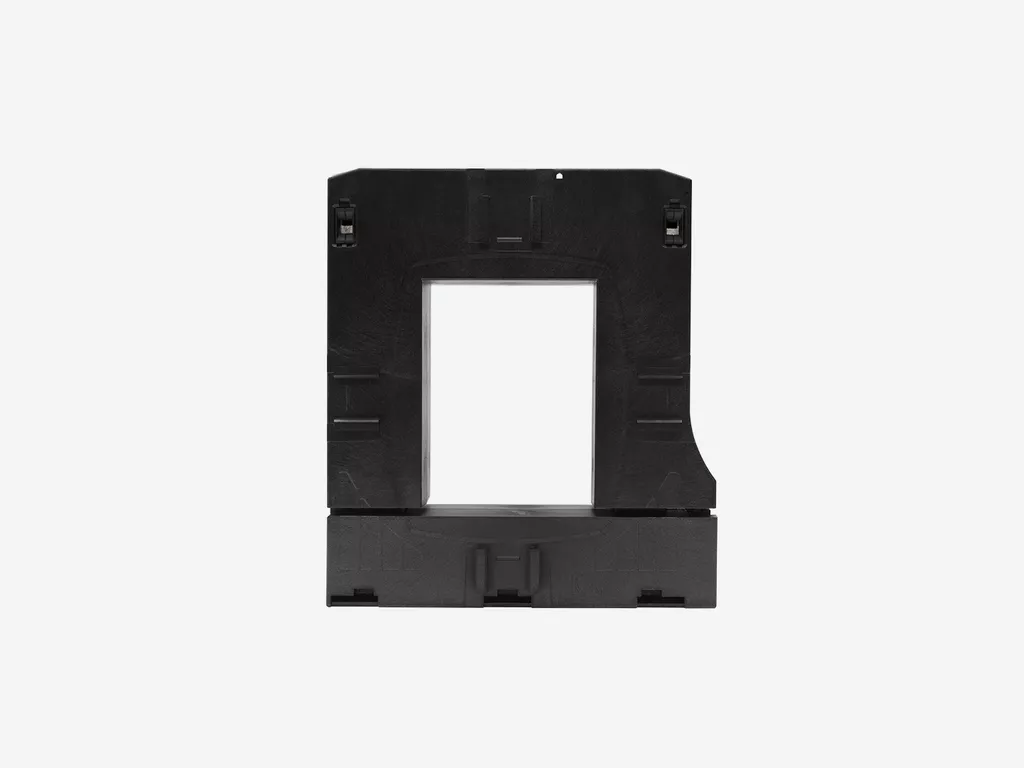

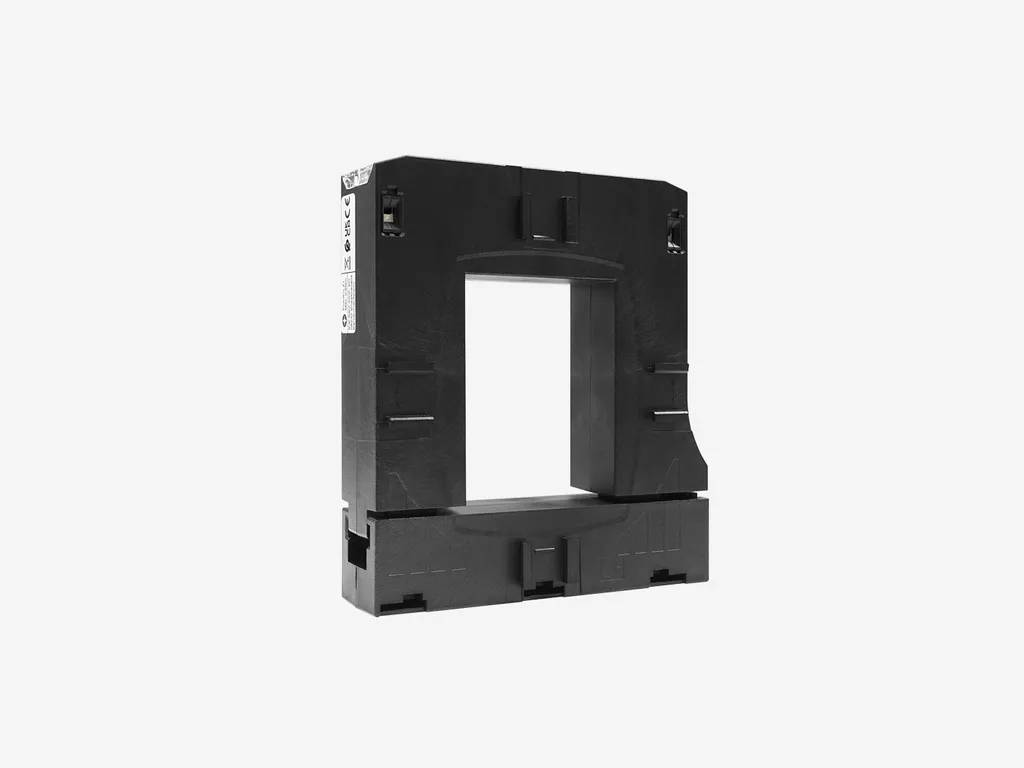

TP8 400/5, Transformador de corrente de núcleo partido, pletina 60x80 mm

Código: M78026.

  • Pletina (mm): 60X80
  • Diâmetro interior (mm): 60
  • Sistema: Monofásicos
  • Classe 0,5 Potência (VA): 1
  • Classe 1 Potência (VA): 1,5
  • Classe 3 Potência (VA): 3
  • Intervalo de Medida (A): 400/5
  • Corrente entrada: 400
  • Tipo de transformador: Núcleo aberto

INFORMAÇÃO

Descrição

The TP transformer range has been designed to facilitate installation thanks to its split core, which allows it to be installed without having to shut off the power, in both cable and busbar installations.
Main features:


  • Primary currents from 75 to 5000 A.
  • Secondary currents.../5 A and.../1 A.
  • Busbar dimension from 30 x 30 mm to 160 x 80 mm.
  • Safety lock for the TP-10 and TP-12 models.
  • Sealable terminals and cable fastening accessories included.

Aplicações

Ideal for installations where it is not possible to shut off the electricity or dismantle the installation in order to install the transformers.

Precisa de mais informações sobre este produto?

Se tiver alguma dúvida, falemos.

Fale com um especialista

ESPECIFICAÇÕES

Características eléctricas
Tensão de isolamento entre terminais S1-S2
3 kV
Características elétricas
Factor de segurança (FS)
10
Pôtencia
1 VA(Classe 0.5) , 1,5 VA(Classe 1) , 3 VA(Classe 3)
Circuito de medição de corrente
Corrente primária medida
400 A
Relação de transformação
… / 5 A
Frequência nominal
50 / 60 Hz
Corrente dinâmica (Idyn)
2,5 Ith
Corrente térmica de curto-circuito (Ith)
60 In
Características técnicas específicas dos sensores de corrente
Tensão de trabalho
0,72 kV~ máx.
Características ambientais
Temperatura de trabalho
-5 … +40 ºC
Temperatura de armazenamento
-40 … +85 ºC
Classe térmica
classe B (+130 ºC)
Humidade relativa (sem condensação)
15 … 85%
Grau de proteção
IP 20
Características mecânicas
Envolvente
Plástico auto-extinguível V0
Fixação
Mural ou calha DIN por acessório
Peso (kg)
0,99
Tamanho (mm) larg. x alt. x prof.
138 x 51 x 154.8 (mm)
Normas
Normas
UNE-EN 61869-1, UNE-EN 61869-2, UL 94
Segurança Elétrica, Altitude máxima (m)
1000

DIMENSIÕES

CONEXÕ

VÍDEOS

DESCARGAS

Manual técnico
3D
Dimensões
Esquema
Datasheet
Certificado CE
Catálogo
Díptico
