Protección con reconexión magnetotérmica y diferencial

RECmaxLPd-C2-50

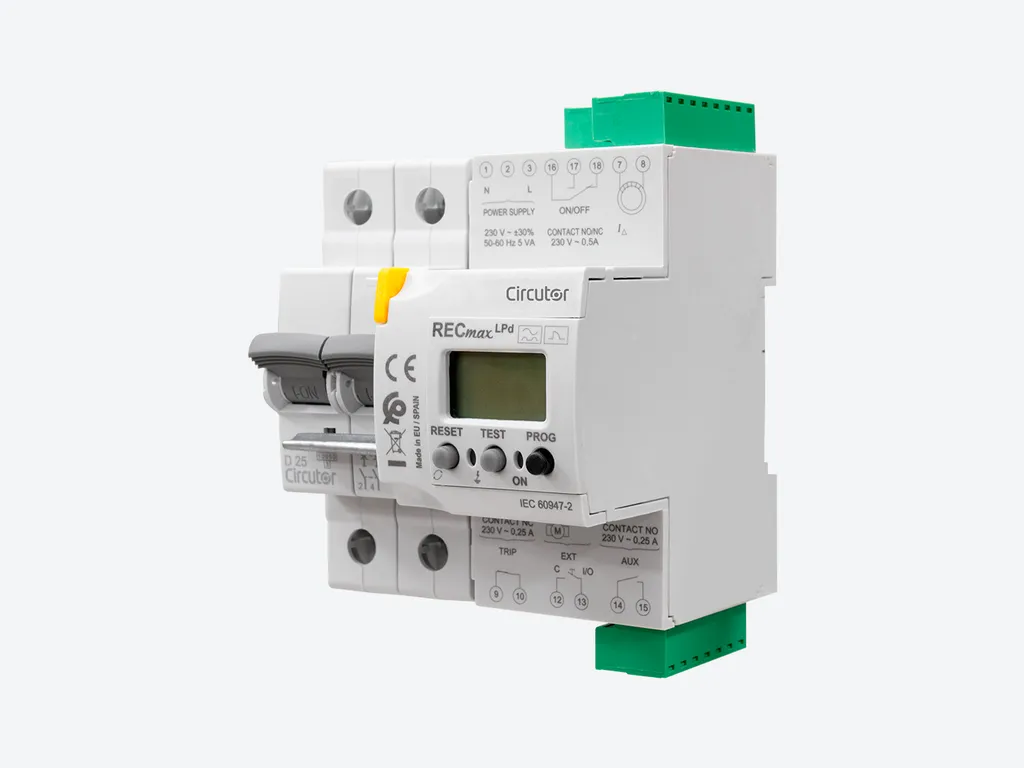

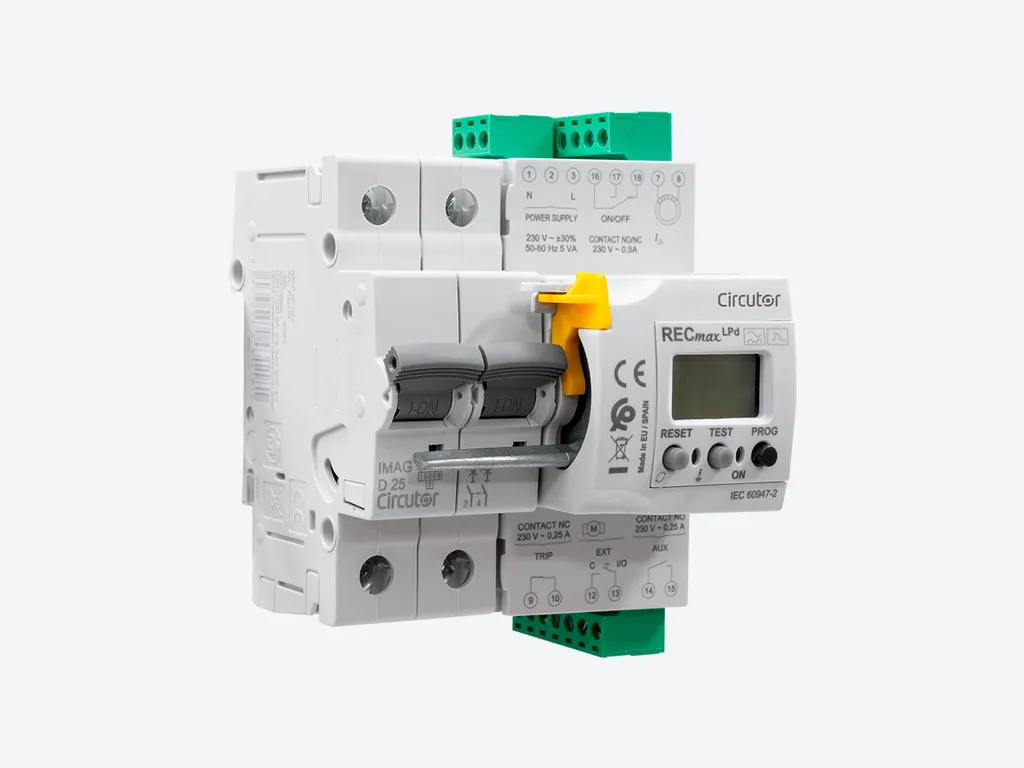

RECmaxLPd-C2-50, Relé diferencial reconectador con magnetotérmico para funcionar con transformador diferencial externo, 2 polos curva C

Código: P2A117.

  • Polos: 2
  • In (A): 50 A
  • Elemento reconexión: Incorporado
  • Curva: C

INFORMACIÓN

Descripción

Dispositivo de corte, autorearmable, con protección magnetotérmica y diferencial ultrainmunizada. Equipo programable con display, que mide las corrientes de fuga (protección diferencial), y ordena la desconexión o reconexión del magnetotérmico (protección magnetotérmica) mediante  un motor que lo gobierna mecánicamente. La medida de corriente de fugas, IΔ, necesita de transformador diferencial externo, que se suministra a parte.  El conjunto es de uso habitual en instalaciones eléctricas, monofásicas y trifásicas, que requieran una continuidad elevada del suministro eléctrico. Tiene entradas/salidas que permiten tener información y control del estado de la instalación eléctrica donde está trabajando. Visualización LED y display (LCD) retroiluminado:

  • Parámetros protección/reconexión por diferencial.
  • Intensidad de corriente de disparo de la protección.
  • Número de reconexiones realizadas
  • Mensajes de estado de la protección, etc.

Aplicaciones

El RECmax LPd asociado a los toroidales WGC asegura una protección diferencial y magnetotérmica con reconexión automática después de un disparo por defecto diferencial, sobrecarga o cortocircuito. Es una solución muy adecuada para aquellas infraestructuras que por su ubicación son de difícil control y vigilancia en cuadros eléctricos de:

  • Sistemas de Telefonía
  • Sistemas de TDT
  • Sistemas informáticos, SAI

¿Necesitas más información sobre este producto?

Si tienes cualquier duda, hablemos.

Habla con un especialista

ESPECIFICACIONES

AC power supply
Nominal voltage
230V ~ ± 30%
Frequency
50/60 Hz
Consumption
5 VA
Installation category
CAT III 300 V
User interface
Display type
LCD
LED
2 LED
Keyboard
3 teclas
Environmental characteristics
Working temperature
-20 … +70 ºC
Storage temperature
-40 … +75 ºC
Relative humidity (without condensation)
5 … 95 %
Protection class
IP 20, IP 41 (trascuadro)
Mechanical characteristics
Envelope
Plástico V0
Fastening
Carril DIN
Weight (kg)
0,433
Size (mm) width x height x depth
79 x 110 x 83 (mm)
Differential protection
Sensitivity (I∆n), A
0,03 (por defecto) / 0,1 - 0,3 - 0,5 - 1 A (programable)
Delay time (t∆)
Retardo al disparo (IEC 60947-2-M) INS / SEL
Reclosure type
Reset time
Programable: Diferencial / Magnetotérmico: 30 min
Reclosure time
Programable: Diferencial / Magnetotérmico: 3 min
Reclosure number
Programable: Diferencial (10) / Magnetotérmica (2)
Thermal-magnetic protection
V~ Breaking capacity (IEC 60947-2)
240 V ~
DC voltage breaking capacity (IEC 60947-2)
< 125 V
Nominal voltage
240 / 415 V ~
Nominal current In (A)
50
Trip curve, Type
C
Ultimate short-circuit breaking capacity (Icu) / service short-circuit breaking capacity (Ics), in DC (IEC 60947-2)
30 kA
AC ultimate short-circuit breaking capacity (Icu) (IEC 60947-2)
20 kA
Standards
Standards
IEC TR 60755, IEC 60898-1, DIN EN 50022, IEC 60947-2-M
Electrical safety, Maximum height (m)
2000
